锤击预制管桩施工方案精编版

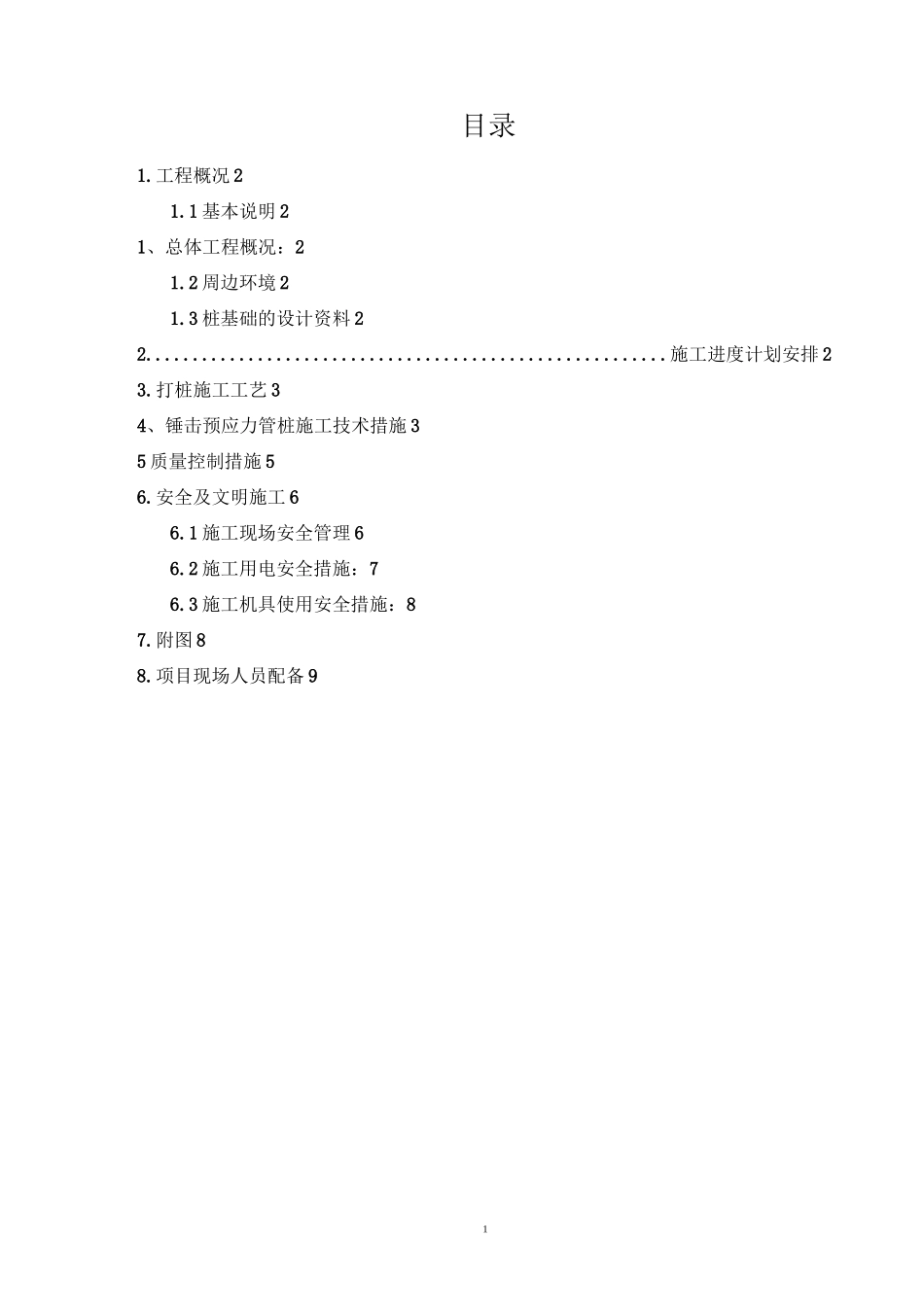

1目录1.工程概况 21.1 基本说明 21、总体工程概况：21.2 周边环境 21.3 桩基础的设计资料 22........................................................施工进度计划安排 23.打桩施工工艺 34、锤击预应力管桩施工技术措施 35 质量控制措施 56.安全及文明施工 66.1 施工现场安全管理 66.2 施工用电安全措施：76.3 施工机具使用安全措施：87.附图 88.项目现场人员配备 921.工程概况1.1 基本说明1、总体工程概况：本工程名称为广汽本田汽车研究开发有限公司产品自主开发及能力建设项目污水处理站、固体废物收集站和油脂库工程施工总承包，污水处理站位于厂区北部，建筑区的西南部，东侧距建筑区道路 8.5m,南侧距厂区围墙 24.45m,西侧为预留发展用地，北侧距固体废物收集站及油脂库 30.2m。污水处理站为双层钢筋混凝土框架与单层钢架的组合结构。占地面积 948.64m2，建筑面积 742.28m2。建筑女儿墙 12.0m。东西总长 30.8 米，南北总宽 30.8 米，钢架柱距为 30 米 X30 米•生活间为双层钢筋混凝土框架，首层层高 5 米，二层层高 5.2 米。高罩棚底标高 10m，顶标高 12m。固体废物收集站及油脂库位于厂区北部，建筑区的西南部，东侧距建筑区道路8.7m,南侧距污水处理站 30.2m，西侧和北侧均为预留发展用地。本建筑物为单层钢筋混凝土框架与单层钢架的组合结构，占地面积 336.07m2,建筑面积 226.88m2。建筑女儿墙7.0m，东西总长 35 米，南北总宽 10 米，固体废物收集站柱距为 10 米 X10 米，油脂库柱距为 7 米 X7 米。注：合同要求该工程的质量目标为合格。1.2 周边环境现场已具备开工条件，施工临时用电、临时用水按业主提供的接驳点接至现场，施工范围外道路为市政道路，可通行施工车辆，供施工设备和材料进场。1.3 桩基础的设计资料本工程污水处理站采用预制混凝土基础桩，设计桩径 0・4m，单桩承载力特征值RA=900KN，我司拟布置 1 台锤击桩机进行压桩施工。2.施工进度计划安排本工程采用巾 400 管桩，桩长控制在不小于 10-15m 范围，桩的工程量大 165 根桩，1 台 HD62 型筒式柴油打桩锤进行施工，计划每个机械台班完成 12〜14 支桩，约 12 工作天完工，如果遇特殊情况（台风、暴雨场地沉机，或停电等不可抗因素）则采用其它有效措施，同时现场做好排水、回填工作，确保打桩工程顺利完成。33.打桩施工工艺测量放线-管桩吊运-桩机就位-起吊第一节桩插桩校正垂直度-锤击第一节桩...
