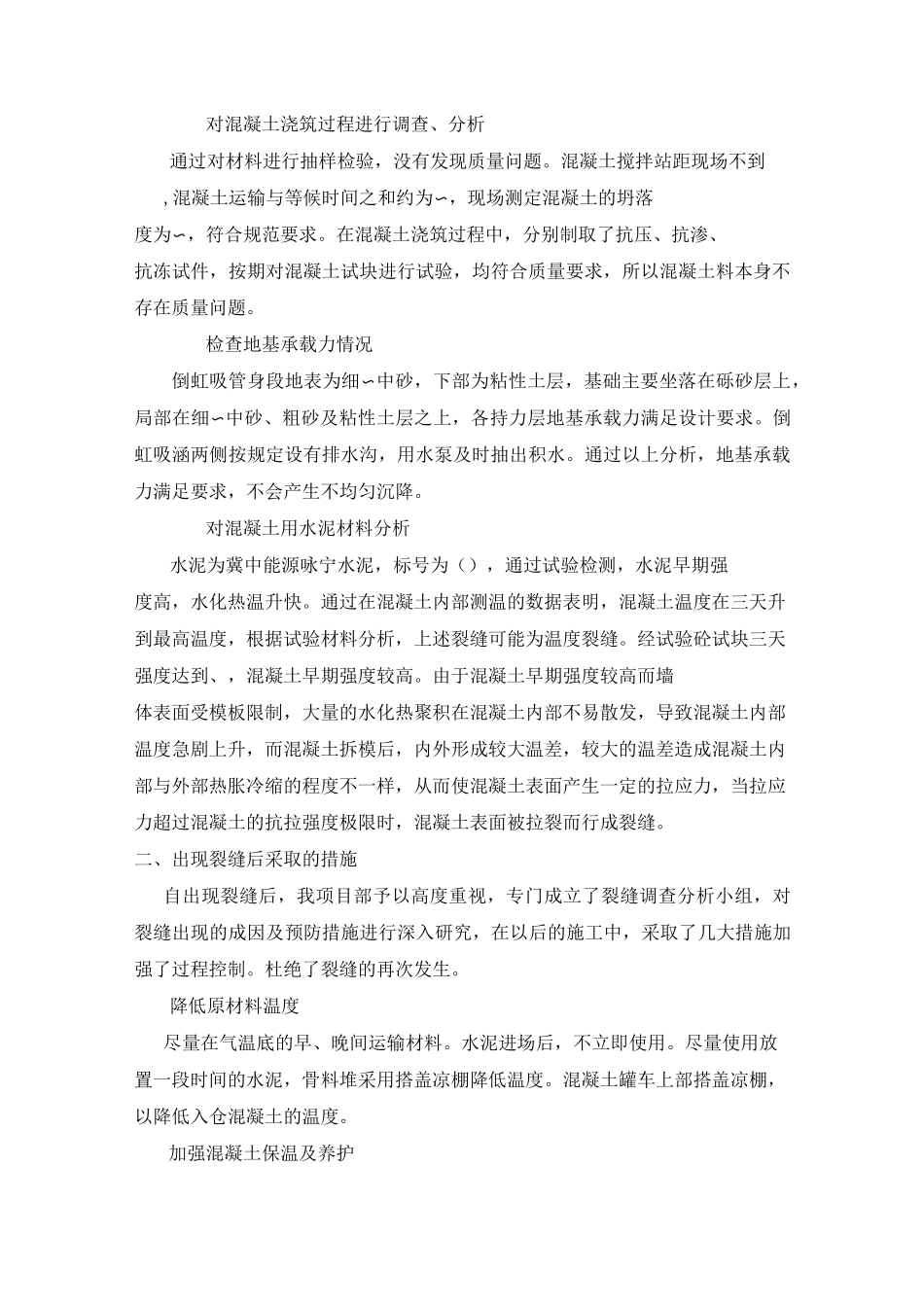

混凝土裂缝处理专项施工方案一、裂缝发现、分析及防范措施裂缝生成原因分析混凝土裂缝产生的机理较复杂，影响因素较多。下面从施工方法、混凝土原材料、配合比等几个方面进行原因分析：混凝土施工工艺流程为混凝土拌制 f 搅拌车运输砼 f 皮带布料机运输入仓 f 混凝土平仓振捣 f 抹面 f养护。混凝土采用拌和站进行混凝土拌制。混凝土水平运输采用 3混凝土搅拌车，混凝土入仓塌落度控制在〜之间。底板混凝土入仓采用串筒配合龙门架布料机进行入仓布料。浇筑混凝土材料标号为：。为二级配。混凝土时用材料如下：砂子：砂子产地是邢台南青山砂料厂，质量检验合格。碎石生产厂家为凤凰山宇峰石料厂。水泥标号，生产厂家为冀中能源咏宁水泥，质量检验合格。外加剂为河北省混凝土外加剂厂生产的高效减水剂和引气剂。质量检验合格。钢筋：II 级钢，产地宣钢。质量检验合格。混凝土搅拌配合比见下常态混凝土外加剂掺量石子级配（中：小）吸水率水胶比砂率材料用量（3）砂石水泥粉煤灰水砂石•泵送混凝土外加剂掺量石子级配（中：小）吸水率水胶比砂率材料用量（3）砂石水泥粉煤灰水砂石•裂缝产生原因分析对混凝土浇筑过程进行调查、分析通过对材料进行抽样检验，没有发现质量问题。混凝土搅拌站距现场不到,混凝土运输与等候时间之和约为〜，现场测定混凝土的坍落度为〜，符合规范要求。在混凝土浇筑过程中，分别制取了抗压、抗渗、抗冻试件，按期对混凝土试块进行试验，均符合质量要求，所以混凝土料本身不存在质量问题。检查地基承载力情况倒虹吸管身段地表为细〜中砂，下部为粘性土层，基础主要坐落在砾砂层上，局部在细〜中砂、粗砂及粘性土层之上，各持力层地基承载力满足设计要求。倒虹吸涵两侧按规定设有排水沟，用水泵及时抽出积水。通过以上分析，地基承载力满足要求，不会产生不均匀沉降。对混凝土用水泥材料分析水泥为冀中能源咏宁水泥，标号为（），通过试验检测，水泥早期强度高，水化热温升快。通过在混凝土内部测温的数据表明，混凝土温度在三天升到最高温度，根据试验材料分析，上述裂缝可能为温度裂缝。经试验砼试块三天强度达到、，混凝土早期强度较高。由于混凝土早期强度较高而墙体表面受模板限制，大量的水化热聚积在混凝土内部不易散发，导致混凝土内部温度急剧上升，而混凝土拆模后，内外形成较大温差，较大的温差造成混凝土内部与外部热胀冷缩的程度不一样，从而使混凝土表面产生一定的拉应力，当拉应力超过混凝土的抗拉...
