土建竖井内衬风管安装工法

土建竖井内衬风管安装工法_第1页
1/12
土建竖井内衬风管安装工法_第2页
2/12
土建竖井内衬风管安装工法_第3页
3/12

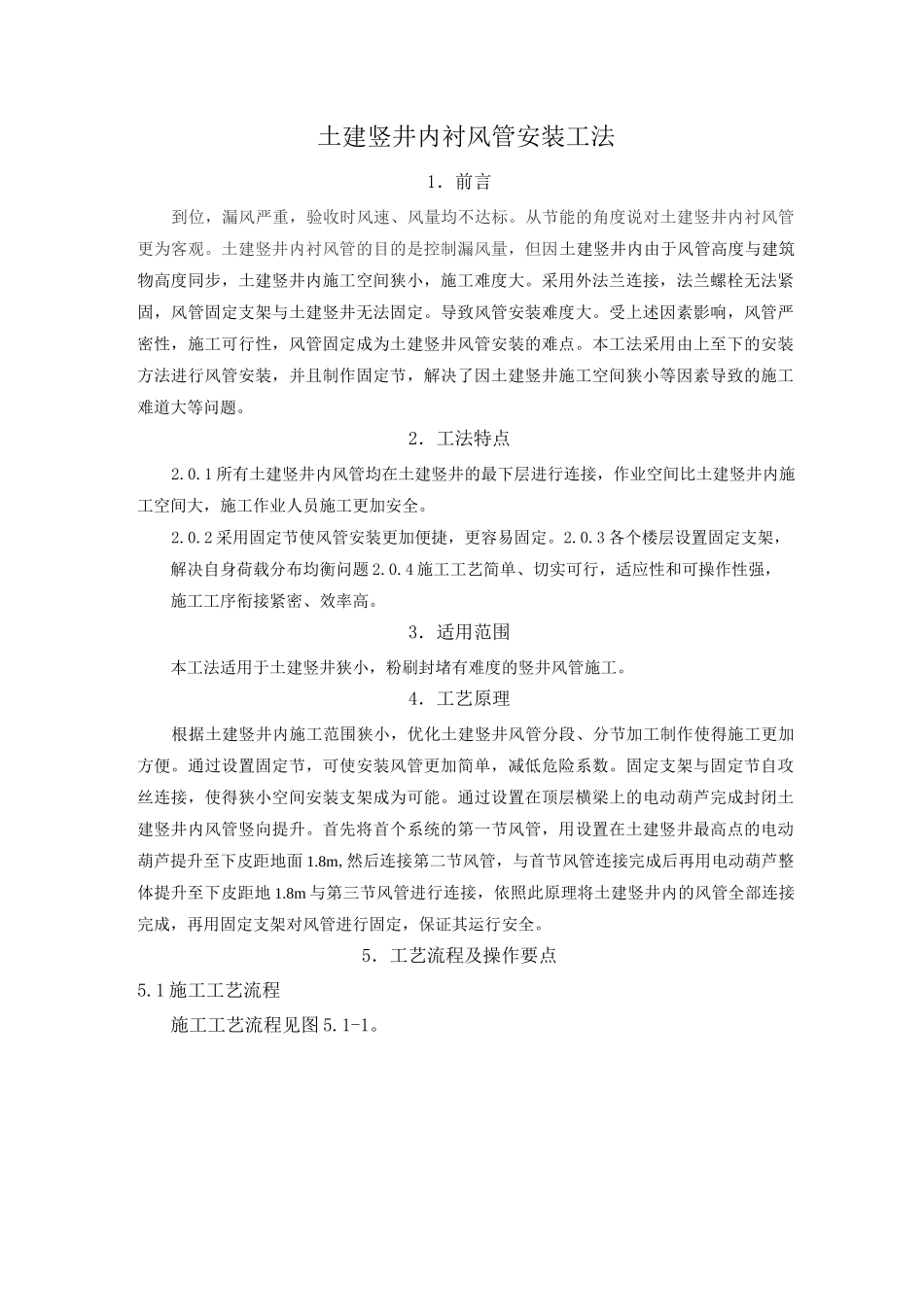

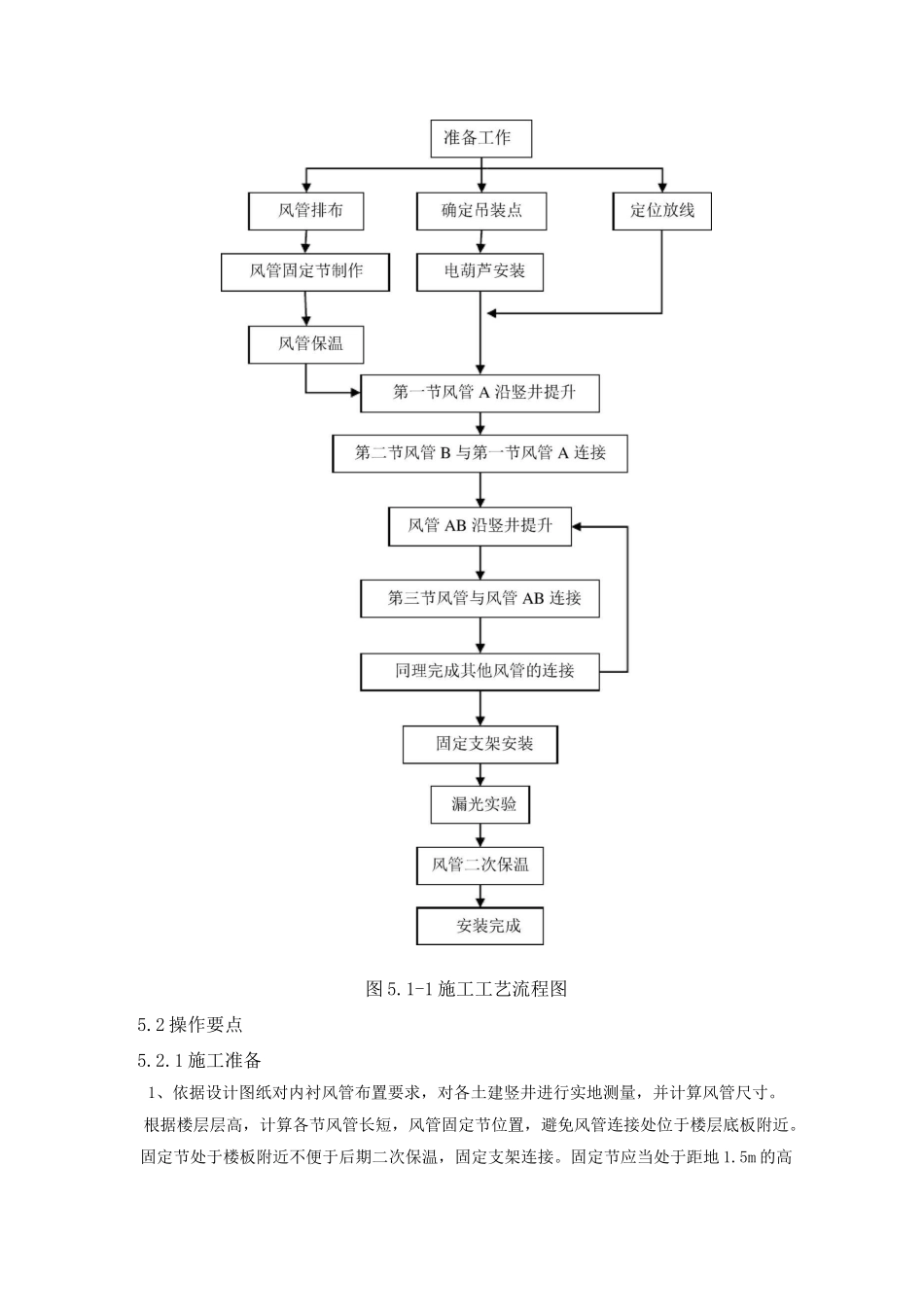

土建竖井内衬风管安装工法1.前言到位,漏风严重,验收时风速、风量均不达标。从节能的角度说对土建竖井内衬风管更为客观。土建竖井内衬风管的目的是控制漏风量,但因土建竖井内由于风管高度与建筑物高度同步,土建竖井内施工空间狭小,施工难度大。采用外法兰连接,法兰螺栓无法紧固,风管固定支架与土建竖井无法固定。导致风管安装难度大。受上述因素影响,风管严密性,施工可行性,风管固定成为土建竖井风管安装的难点。本工法采用由上至下的安装方法进行风管安装,并且制作固定节,解决了因土建竖井施工空间狭小等因素导致的施工难道大等问题。2.工法特点2.0.1 所有土建竖井内风管均在土建竖井的最下层进行连接,作业空间比土建竖井内施工空间大,施工作业人员施工更加安全。2.0.2 采用固定节使风管安装更加便捷,更容易固定。2.0.3 各个楼层设置固定支架,解决自身荷载分布均衡问题 2.0.4 施工工艺简单、切实可行,适应性和可操作性强,施工工序衔接紧密、效率高。3.适用范围本工法适用于土建竖井狭小,粉刷封堵有难度的竖井风管施工。4.工艺原理根据土建竖井内施工范围狭小,优化土建竖井风管分段、分节加工制作使得施工更加方便。通过设置固定节,可使安装风管更加简单,减低危险系数。固定支架与固定节自攻丝连接,使得狭小空间安装支架成为可能。通过设置在顶层横梁上的电动葫芦完成封闭土建竖井内风管竖向提升。首先将首个系统的第一节风管,用设置在土建竖井最高点的电动葫芦提升至下皮距地面 1.8m,然后连接第二节风管,与首节风管连接完成后再用电动葫芦整体提升至下皮距地 1.8m 与第三节风管进行连接,依照此原理将土建竖井内的风管全部连接完成,再用固定支架对风管进行固定,保证其运行安全。5.工艺流程及操作要点5.1 施工工艺流程施工工艺流程见图 5.1-1。图 5.1-1 施工工艺流程图5.2 操作要点5.2.1 施工准备1、依据设计图纸对内衬风管布置要求,对各土建竖井进行实地测量,并计算风管尺寸。根据楼层层高,计算各节风管长短,风管固定节位置,避免风管连接处位于楼层底板附近。固定节处于楼板附近不便于后期二次保温,固定支架连接。固定节应当处于距地 1.5m 的高5-2-2测量定位放管风管风管风方通框架IIIIIIII◎牛 IIQ2、编制可行的施工方案,经相关人员审核、审批通过后实施,并对现场参加施工人员进行安全技术交底。土建竖井图 5.2.1-1 土建竖井内风管排布图首先确定好安装基准轴线和水准点,用经纬仪在...
