桥墩施工安全专项方案

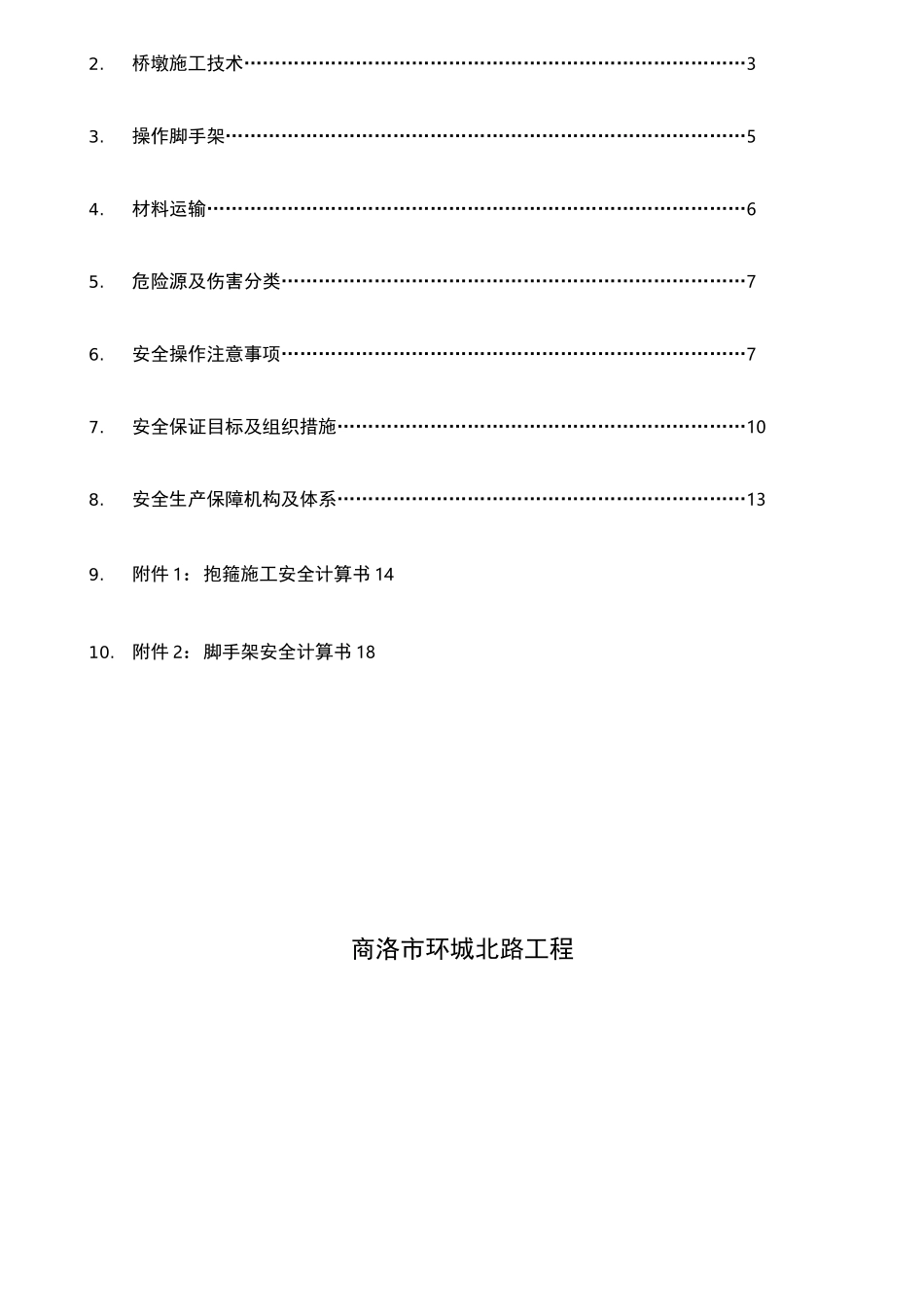

商洛市环城北路工程六号大桥桥墩（台）、盖梁施工编制人：审核人：审批人：陕西煤业化工建设（集团）有限公司商洛市环城北路工程项目部2011 年 9 月 16 日1.工程简介……………………………………………………………………………32.桥墩施工技术………………………………………………………………………33.操作脚手架…………………………………………………………………………54.材料运输……………………………………………………………………………65.危险源及伤害分类…………………………………………………………………76.安全操作注意事项…………………………………………………………………77.安全保证目标及组织措施…………………………………………………………108.安全生产保障机构及体系…………………………………………………………139.附件 1：抱箍施工安全计算书 1410.附件 2：脚手架安全计算书 18商洛市环城北路工程六号大桥桥墩施工安全专项方案1.工程简介商洛市环城北路工程六号大桥为双向分离式预应力结构，左右线各为15*30m 连续 T 梁结构，桥长 461m。桥梁主墩高度小于 30 米为 01.8 米的圆柱墩，主墩高度小于 35 米为 02 米的圆柱墩；墩高度大于 35 米为钢筋砼薄壁空心墩、墩身为 2.4*7.0m 的矩形薄壁截面、壁厚为 0.5m。主墩砼标号 C35（薄壁墩C40）,大桥桥墩采用无支架施工。2■桥墩施工技术2.1 柱墩施工本标段桥墩施工采用外加工定型整节柱型钢模，每块模板面积大于 10m2,砼由拌合站集中拌合，砼罐车运输至现场用吊车吊斗送入模分层进行浇筑，浇筑前检查模板的竖直度符合规范要求。砼浇筑分层连续浇筑，每层 30cm，砼振捣采用插入式振捣棒振捣，每层振捣应插入前一层砼，以保证新浇砼与先浇砼结合良好。浇筑结束后 12 小时内进行洒水养护，保持模板及砼面湿润，拆模后及时用塑料薄膜包裹养生，养护时间不少于 7 天。本桥墩施工过程墩身稳定性的保证，是关系到结构整体的受力和质量，是整个工程难点、重点。主要采取以下措施：墩身纵向稳定措施：同一组墩高度间隔 5m 设拉线，至少两道，用地锚固立丽囲1删-1-■r晰怕-—I-■-.1 川‘懶身—■邛■JLnl—■匸 11定于地面上。2.2 空心薄壁墩施工本标段的空心薄壁墩施工最大墩高约 37m,采用翻模法施工，每层模板 4.5米。模板使用大面积组合钢模组成，模板之间采用螺栓连接，为保证人员施工方便，模板上安装操作平台，模板安装及拆...
