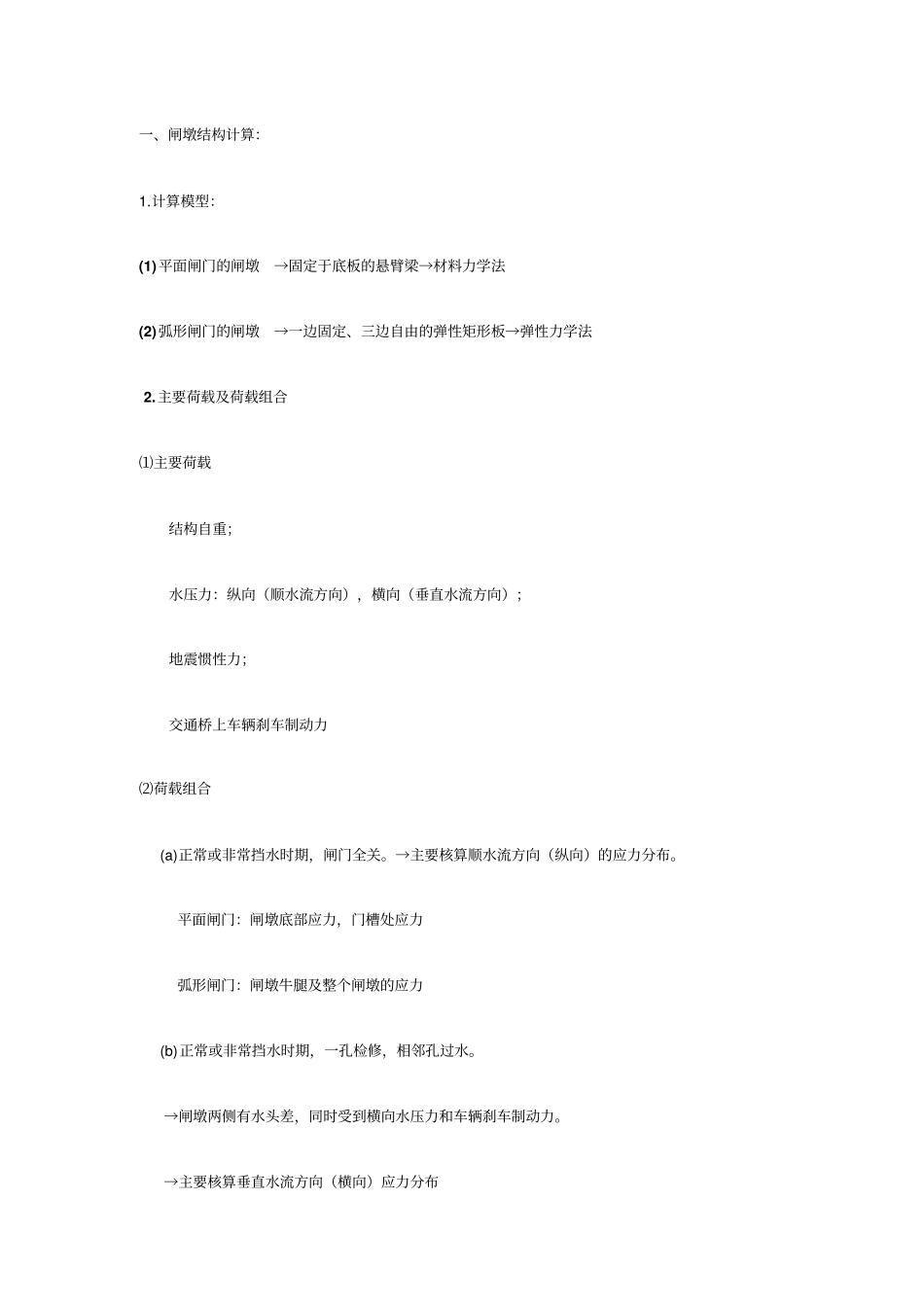

一、闸墩结构计算：1
计算模型：(1)平面闸门的闸墩→固定于底板的悬臂梁→材料力学法(2)弧形闸门的闸墩→一边固定、三边自由的弹性矩形板→弹性力学法2
主要荷载及荷载组合⑴主要荷载结构自重；水压力：纵向（顺水流方向），横向（垂直水流方向）；地震惯性力；交通桥上车辆刹车制动力⑵荷载组合(a)正常或非常挡水时期，闸门全关
→主要核算顺水流方向（纵向）的应力分布
平面闸门：闸墩底部应力，门槽处应力弧形闸门：闸墩牛腿及整个闸墩的应力(b)正常或非常挡水时期，一孔检修，相邻孔过水
→闸墩两侧有水头差，同时受到横向水压力和车辆刹车制动力
→主要核算垂直水流方向（横向）应力分布(c)正常挡水时期闸门全关，遭遇强震
→主要核算垂直水流方向（横向）的应力分布

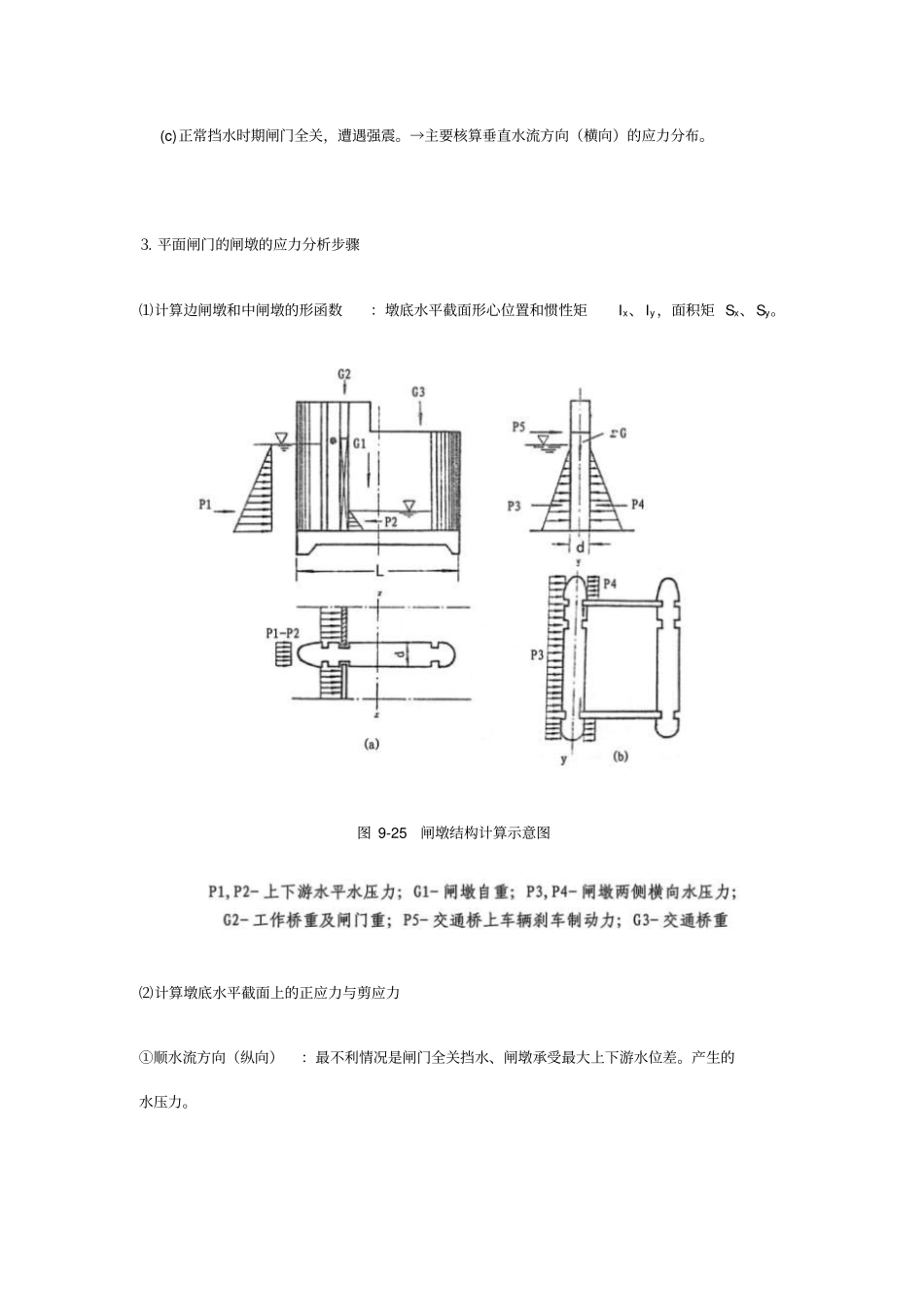

⒊ 平面闸门的闸墩的应力分析步骤⑴计算边闸墩和中闸墩的形函数：墩底水平截面形心位置和惯性矩Ix、Iy，面积矩 Sx、Sy
图 9-25 闸墩结构计算示意图⑵计算墩底水平截面上的正应力与剪应力①顺水流方向（纵向）：最不利情况是闸门全关挡水、闸墩承受最大上下游水位差
产生的水压力

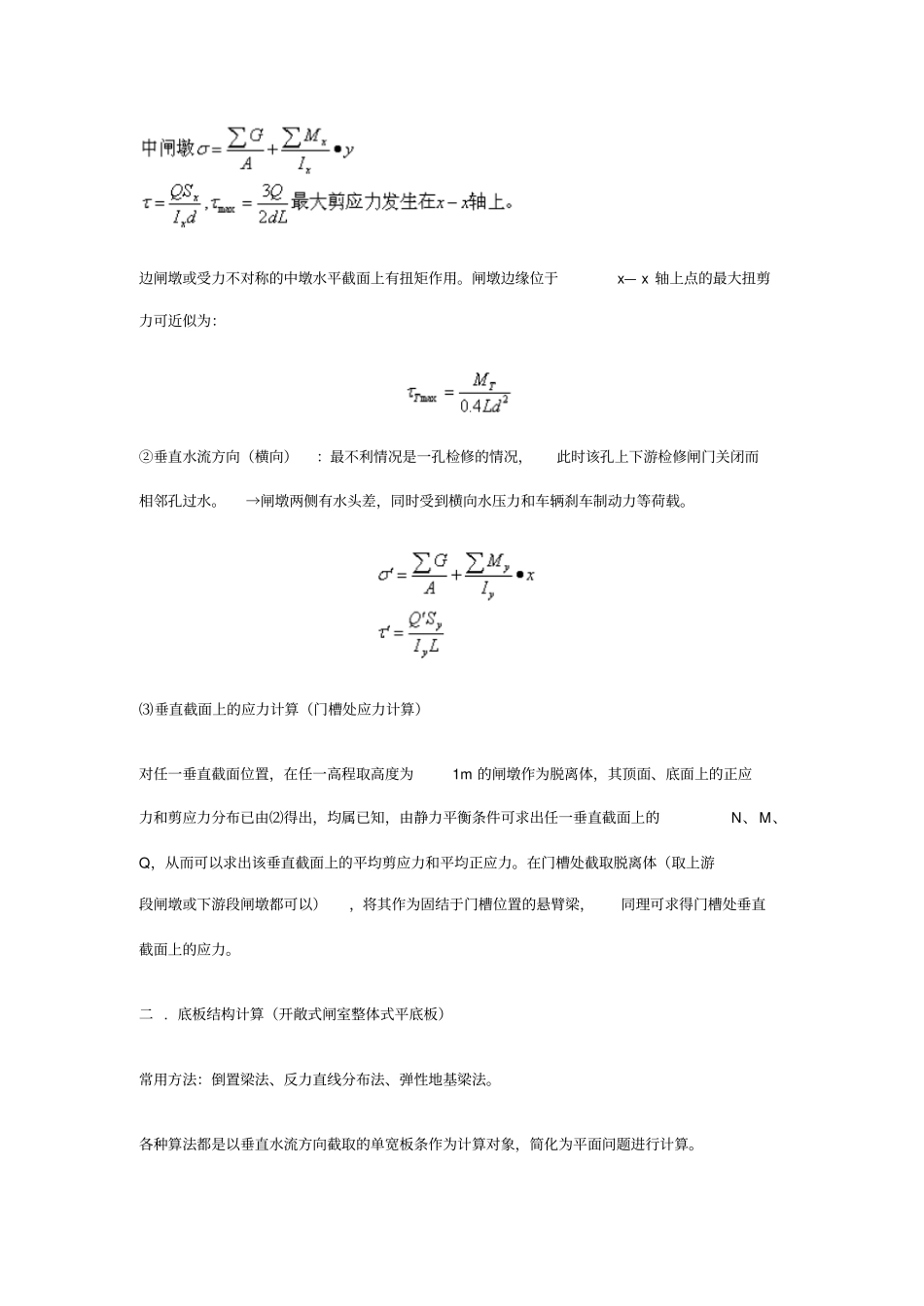

边闸墩或受力不对称的中墩水平截面上有扭矩作用
闸墩边缘位于x— x 轴上点的最大扭剪力可近似为：②垂直水流方向（横向）：最不利情况是一孔检修的情况，此时该孔上下游检修闸门关闭而相邻孔过水
→闸墩两侧有水头差，同时受到横向水压力和车辆刹车制动力等荷载
⑶垂直截面上的应力计算（门槽处应力计算）对任一垂直截面位置，在任一高程取高度为1m 的闸墩作为脱离体，其顶面、底面上的正应力和剪应力分布已由⑵得出，均属已知，由静力平衡条件可求出任一垂直截面上的N、M、Q，从而可以求出该垂直截面上的平均剪应力和平均正应力
在门槽处截取脱离体（取上游段闸墩或下游段闸墩都可以），将其作为固结于门槽位置的悬臂梁，同理可求得门槽处垂直截面上的应力
底板结构计算（开敞式闸室整体式平底板）
