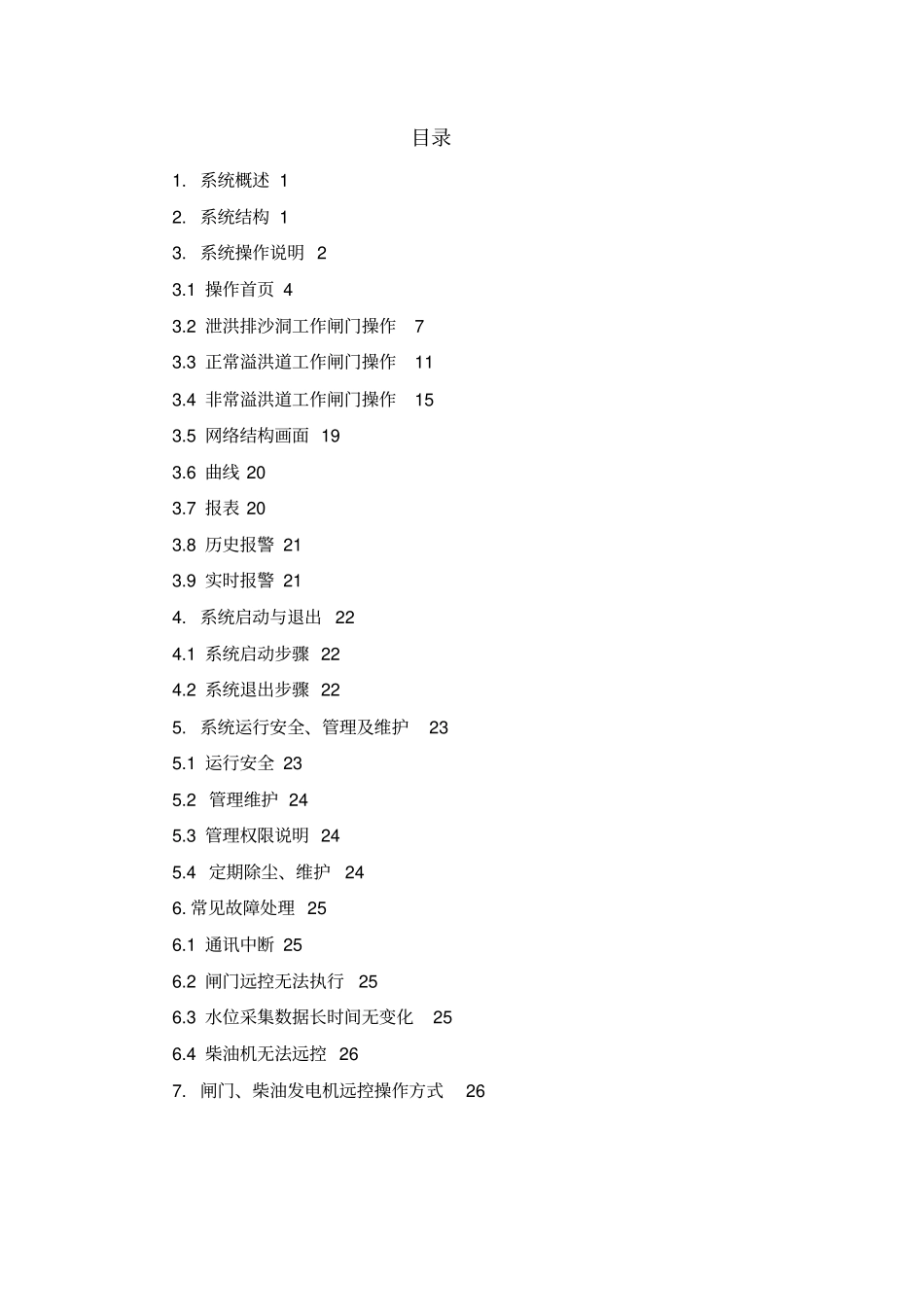

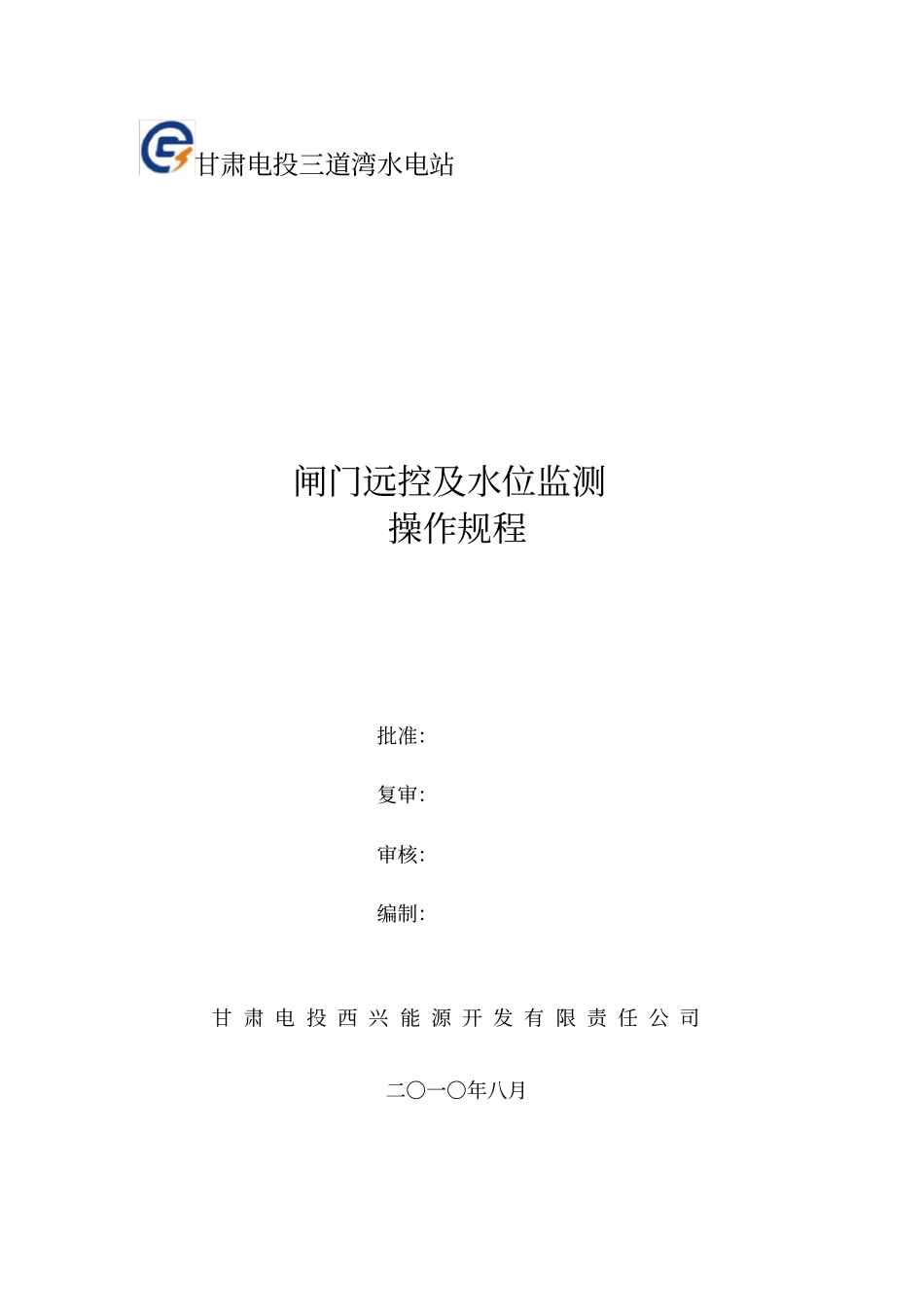

甘肃电投三道湾水电站闸门远控及水位监测操作规程批准：复审：审核：编制：甘 肃 电 投 西 兴 能 源 开 发 有 限 责 任 公 司二〇一〇年八月目录1. 系统概述 1 2. 系统结构 1 3. 系统操作说明 2 3.1 操作首页 4 3.2 泄洪排沙洞工作闸门操作7 3.3 正常溢洪道工作闸门操作11 3.4 非常溢洪道工作闸门操作15 3.5 网络结构画面 19 3.6 曲线 20 3.7 报表 20 3.8 历史报警 21 3.9 实时报警 21 4. 系统启动与退出 22 4.1 系统启动步骤 22 4.2 系统退出步骤 22 5. 系统运行安全、管理及维护23 5.1 运行安全 23 5.2 管理维护 24 5.3 管理权限说明 24 5.4 定期除尘、维护24 6. 常见故障处理 25 6.1 通讯中断 25 6.2 闸门远控无法执行25 6.3 水位采集数据长时间无变化25 6.4 柴油机无法远控 26 7. 闸门、柴油发电机远控操作方式26 1. 系统概述闸门远方控制系统能实时、 准确、有效地完成对电站枢纽闸门被控对象的安全监控。主要功能如下：1)数据采集与处理2)安全运行监视及事件报警3)控制与调节4)运行参数统计记录与生产管理5)人机接口6)数据通信7)系统自诊断与冗余切换8)软件开发与维护9)运行指导10)监视、记录、报告11)远方诊断维护功能12)屏幕显示2. 系统结构本系统是基于10.100.163.## 网段的一个小型局域网 , 采用”米”字型网络结构 , 中心为一台网络交换机 , 支路节点分别为监控主机三台、规约转换器三台、硬盘录像机一台。主操作员站（机器名： MAIN、IP 地址： 10.100.163.101 ）安置于大坝值班室；备操作员站（机器名：BACKUP、IP 地址： 10.100.163.102 ）安置于大坝生活区办公室；客户端（机器名：CZ、IP 地址： 10.100.163.103 ）安置于厂房中控室。主、备操作员站是整个系统的服务器，它们互为主备——先启动的是主服务器，后启动的是备服务器， 主服务器退出后备服务器自动切换为主服务器，两台服务器之间通过网络实现数据的共享与统一；客户端通过局域网访问主操作员站，与其保持数据共享与统一。 三台监控电脑的操作是完全相同的。正常运行时禁止将闸门远方控制系统设备退出，发现异常情况及时与维护人员联系。MCU801为规约转换器，它的作用有两个：一是将PLC的串口规约转换成监控主机能够识别的以太网规约；二是接口方式的转换， 将 PLC的串口接线方式转换成网口接线方式。 1 号 MCU（IP 地址： 10.100.163.1 ）与冲沙...
