阳台栏杆及空调百叶技术交底记录

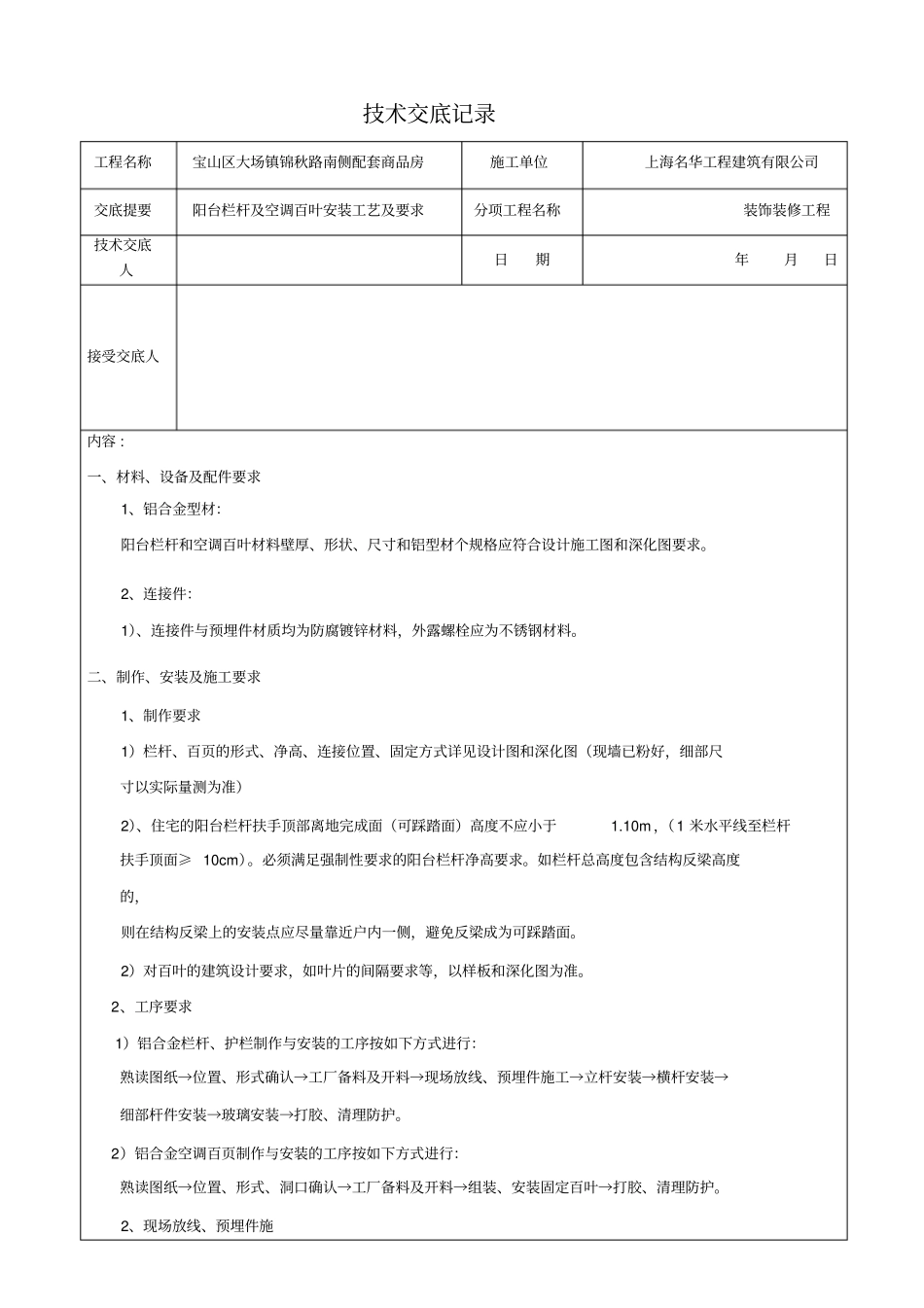

阳台栏杆及空调百叶技术交底记录_第1页
1/4

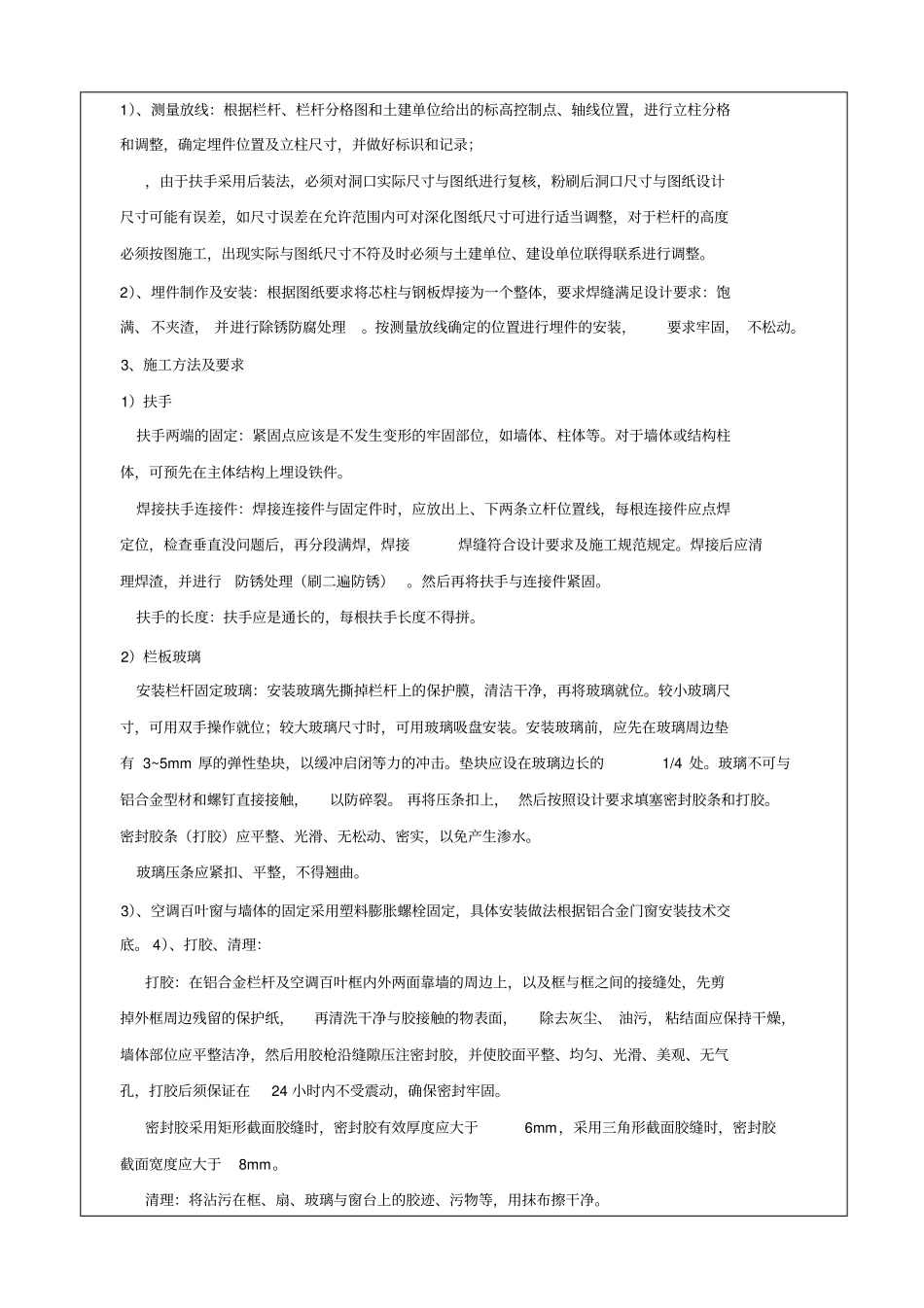

阳台栏杆及空调百叶技术交底记录_第2页
2/4

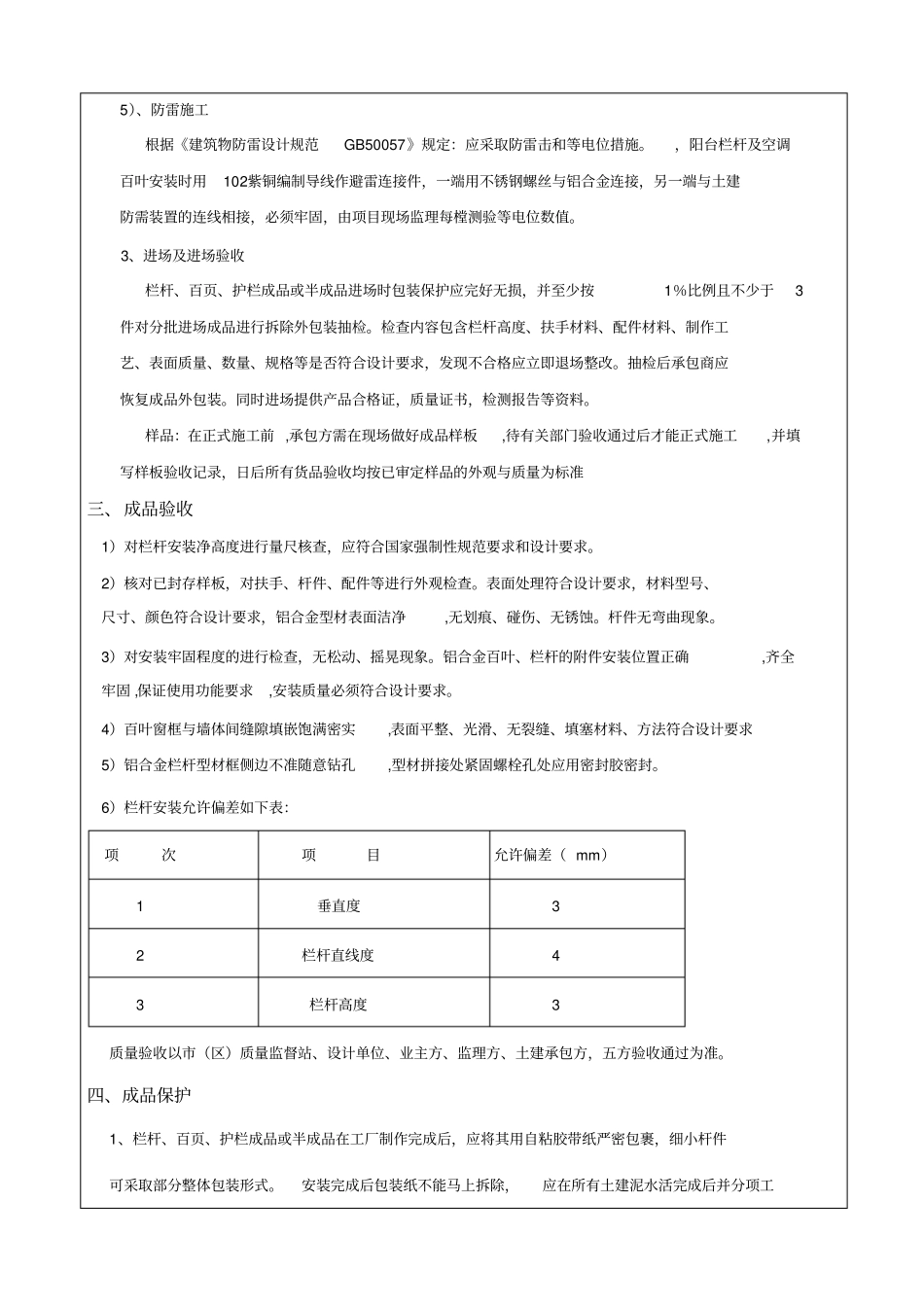

阳台栏杆及空调百叶技术交底记录_第3页
3/4
技术交底记录工程名称宝山区大场镇锦秋路南侧配套商品房施工单位上海名华工程建筑有限公司交底提要阳台栏杆及空调百叶安装工艺及要求分项工程名称装饰装修工程技术交底人日期年月日接受交底人内容 : 一、材料、设备及配件要求1、铝合金型材:阳台栏杆和空调百叶材料壁厚、形状、尺寸和铝型材个规格应符合设计施工图和深化图要求。2、连接件:1)、连接件与预埋件材质均为防腐镀锌材料,外露螺栓应为不锈钢材料。二、制作、安装及施工要求1、制作要求1)栏杆、百页的形式、净高、连接位置、固定方式详见设计图和深化图(现墙已粉好,细部尺寸以实际量测为准)2)、住宅的阳台栏杆扶手顶部离地完成面(可踩踏面)高度不应小于1.10m ,(1 米水平线至栏杆扶手顶面≥ 10cm)。必须满足强制性要求的阳台栏杆净高要求。如栏杆总高度包含结构反梁高度的,则在结构反梁上的安装点应尽量靠近户内一侧,避免反梁成为可踩踏面。2)对百叶的建筑设计要求,如叶片的间隔要求等,以样板和深化图为准。2、工序要求1)铝合金栏杆、护栏制作与安装的工序按如下方式进行:熟读图纸→位置、形式确认→工厂备料及开料→现场放线、预埋件施工→立杆安装→横杆安装→细部杆件安装→玻璃安装→打胶、清理防护。2)铝合金空调百页制作与安装的工序按如下方式进行:熟读图纸→位置、形式、洞口确认→工厂备料及开料→组装、安装固定百叶→打胶、清理防护。2、现场放线、预埋件施1)、测量放线:根据栏杆、栏杆分格图和土建单位给出的标高控制点、轴线位置,进行立柱分格和调整,确定埋件位置及立柱尺寸,并做好标识和记录;,由于扶手采用后装法,必须对洞口实际尺寸与图纸进行复核,粉刷后洞口尺寸与图纸设计尺寸可能有误差,如尺寸误差在允许范围内可对深化图纸尺寸可进行适当调整,对于栏杆的高度必须按图施工,出现实际与图纸尺寸不符及时必须与土建单位、建设单位联得联系进行调整。2)、埋件制作及安装:根据图纸要求将芯柱与钢板焊接为一个整体,要求焊缝满足设计要求:饱满、不夹渣, 并进行除锈防腐处理。按测量放线确定的位置进行埋件的安装,要求牢固, 不松动。3、施工方法及要求1)扶手扶手两端的固定:紧固点应该是不发生变形的牢固部位,如墙体、柱体等。对于墙体或结构柱体,可预先在主体结构上埋设铁件。焊接扶手连接件:焊接连接件与固定件时,应放出上、下两条立杆位置线,每根连接件应点焊定位,检查垂直没问题后,再分段满焊,焊接焊缝符合设计...
