阴极铜生产工艺技术标准自用VIP专享

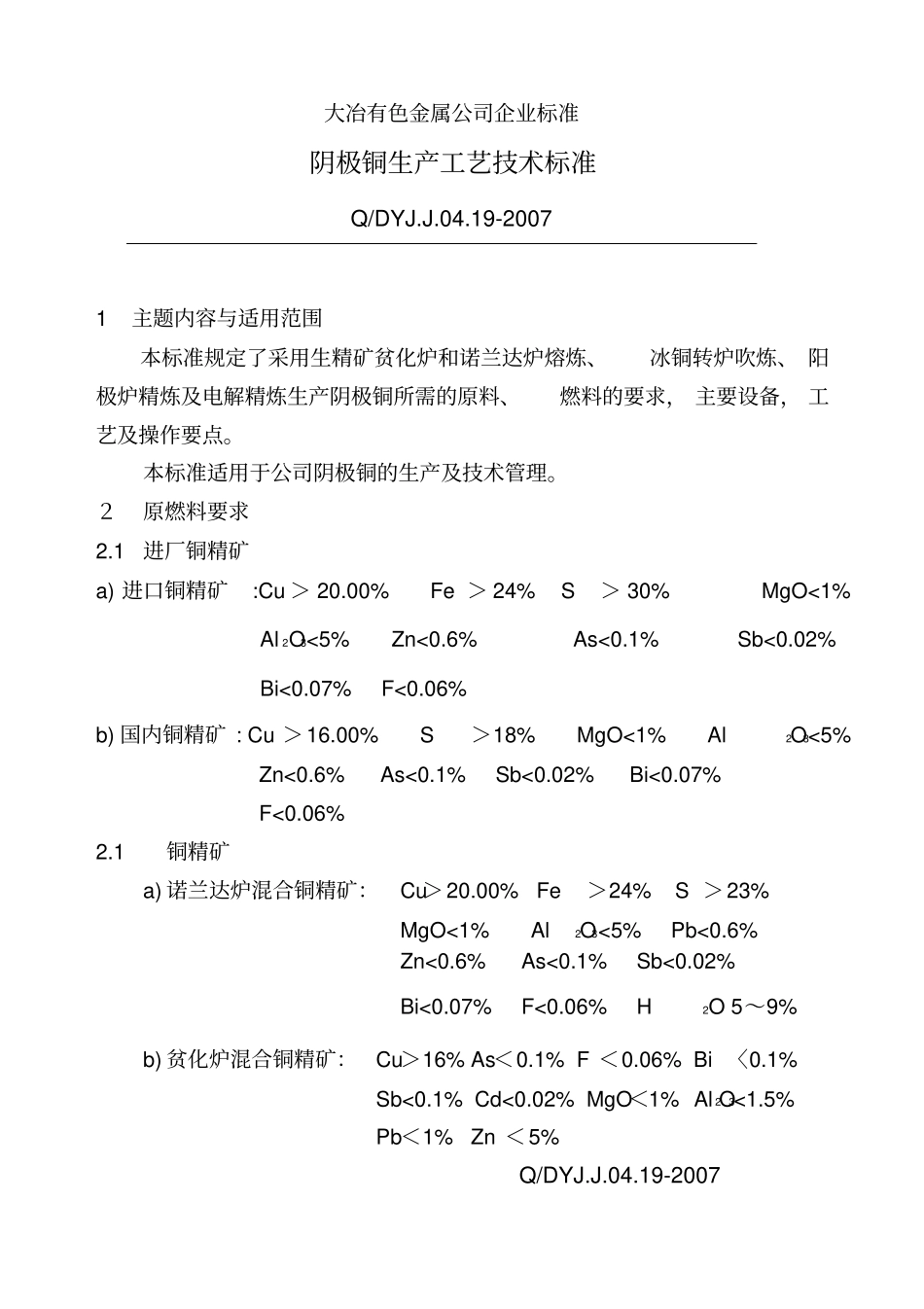

大冶有色金属公司企业标准Q/DYJ.J.04.19-2007阴极铜生产工艺技术标准( 自用 2008.1)2007-4-10- 发布 2007-4-10实施大冶有色金属公司发布大冶有色金属公司企业标准阴极铜生产工艺技术标准 Q/DYJ.J.04.19-20071 主题内容与适用范围本标准规定了采用生精矿贫化炉和诺兰达炉熔炼、冰铜转炉吹炼、 阳极炉精炼及电解精炼生产阴极铜所需的原料、燃料的要求， 主要设备， 工艺及操作要点。本标准适用于公司阴极铜的生产及技术管理。２原燃料要求2.1 进厂铜精矿a) 进口铜精矿:Cu ＞ 20.00% Fe ＞ 24% S＞ 30% MgO<1% Al 2O3<5% Zn<0.6% As<0.1% Sb<0.02% Bi<0.07% F<0.06%b) 国内铜精矿 : Cu ＞16.00% S＞18% MgO<1% Al2O3<5% Zn<0.6% As<0.1% Sb<0.02% Bi<0.07% F<0.06%2.1 铜精矿a) 诺兰达炉混合铜精矿：Cu＞20.00% Fe ＞24% S ＞23%MgO<1% Al2O3<5% Pb<0.6% Zn<0.6% As<0.1% Sb<0.02%Bi<0.07% F<0.06% H2O 5～9%b) 贫化炉混合铜精矿：Cu＞16% As＜0.1% F ＜0.06% Bi 〈0.1%Sb<0.1% Cd<0.02% MgO＜1% Al 2O3<1.5%Pb＜1% Zn ＜5% Q/DYJ.J.04.19-2007Cu/S＞0.75 H2O 5～9%2.2 燃料a) 粉煤 : 固定碳＞ 55% 挥发份＞ 25% 灰份＜ 15%水份＜ 1～2% 发热值＞ 2.7 ×104 kJ/kg 粒度 -200 目>80%b) 重油 : 发热值＞ 3.5 ×104 kJ/kg含水＜ 5% 含硫 <1.0% 粘度 <8×10-3m2/s(25 ℃)c) 石油焦：发热值＞ 3.5 ×104 kJ/kg 粒度＜ 100mmd) 天然气 : CH 4>97%（体积比）2.3 熔剂石英石 :SiO 2＞70% CaO＜3% Fe＜4% As＜0.1%F＜0.03% H 2O＜7% 粒度 : 诺兰达炉、反射炉 <15mm;入转炉 8-25mm2.4 水a) 生活水 : 符合生活饮用水水质卫生规范（卫法监发 [2001]161 号）。b) 生产水：符合GB50050-95水质控制标准。2.5 硫酸 : 工业纯 , 符合 GB534规定，其中 H2SO4≥98%2.6 盐酸 : 工业纯 , 符合 GB320规定 , 其中 HCl≥31%2.7 明胶 : 工业纯 , 其中 H2O≤16%,粒度≥ 6mm2.8 硫脲 : 工业纯 , 符合 GB17013-88的规定 , 其中硫脲含量≥ 98%3 产品质量标准3.1 粗铜 : 符合国标 YS/T70-19933.2 阴极铜 : 符合国标 GBT/467-1997 （T2、T3为纯铜）4 工艺流程4.1 流程简介Q/DYJ.J.04.19-2007将铜精矿、返料、石油焦、熔剂等按入料条件要求进行配料，加入诺兰达炉、贫化炉 熔炼，产出冰铜，送转炉吹炼产...
