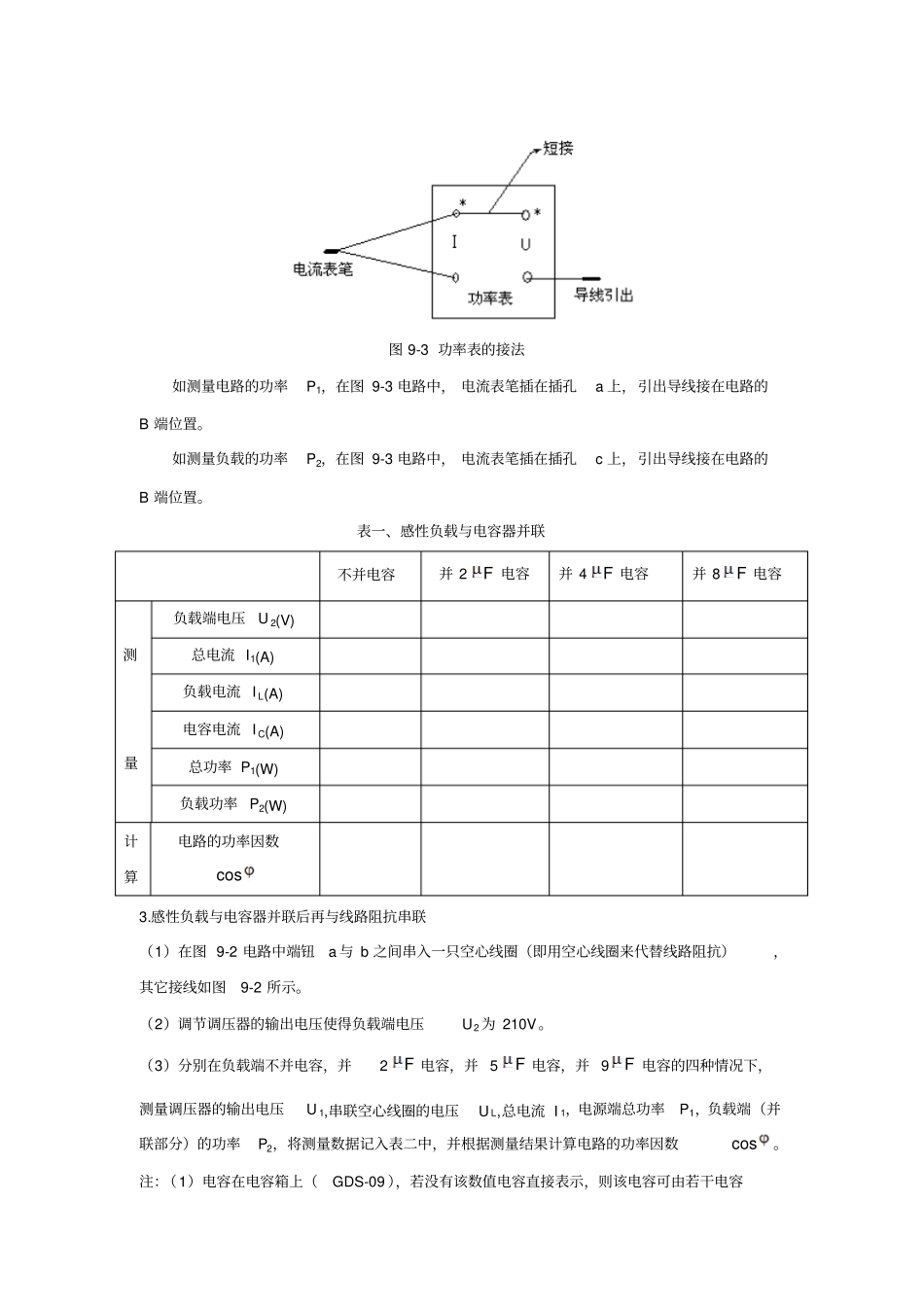

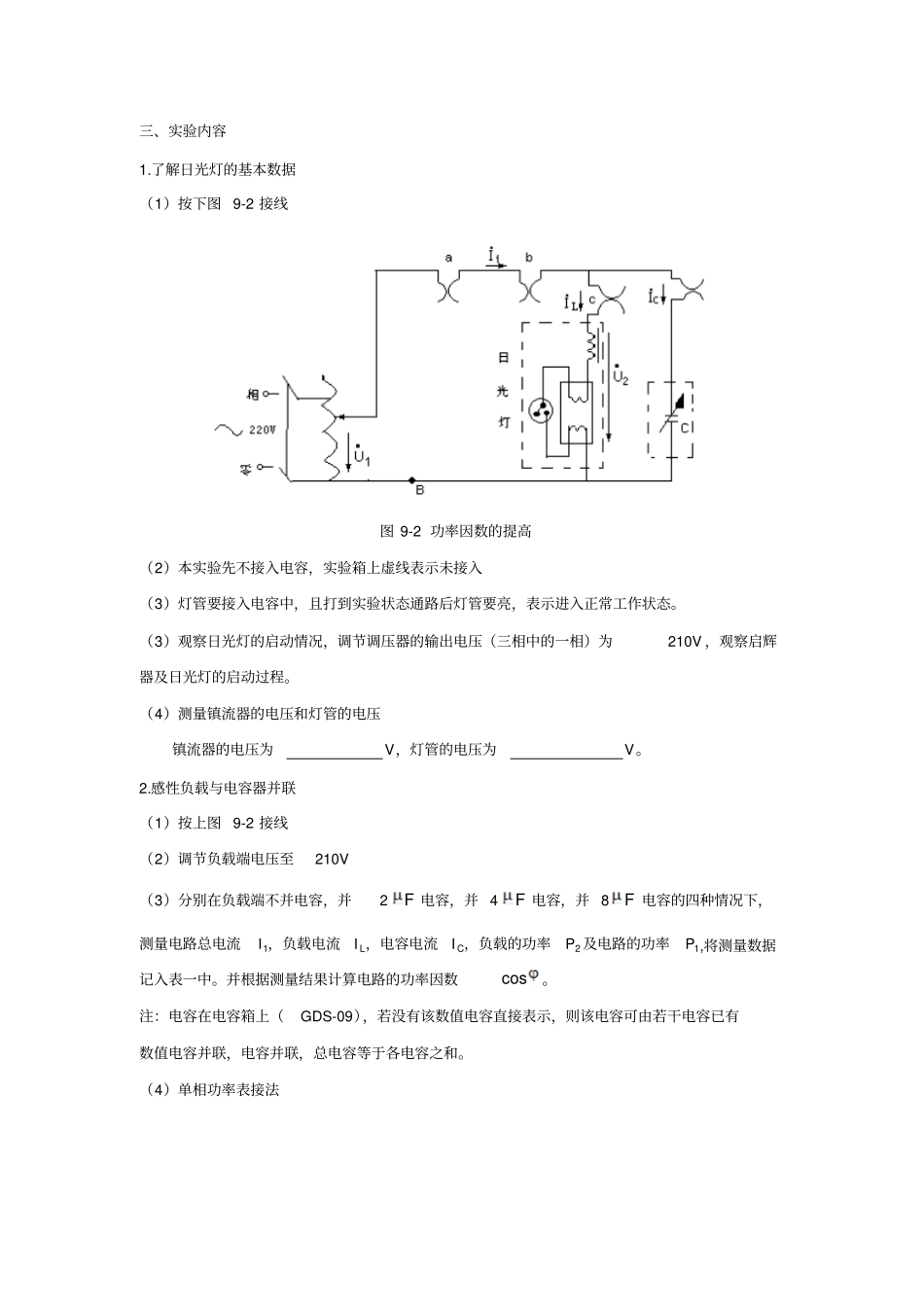

阻抗并联及复联电路、功率因数的提高一、实验目的1.观察阻抗复联电路中各电流及各电压有效值的情况,加深理解相量形式的KCL 和 KVL 2.观察改变与感性负载并联的电容值对电路电流及功率因数的影响,并了解提高功率因数的意义3.观察复联电路中,负载端电压可能出现电压升高的现象4.巩固单相功率表的使用二、实验原理与说明工业及生活用电中,大部分都是感性负载,要提高感性负载的功率因数,可以用并联电容的方法, 使流过电容器中的无功电流与感性负载中的无功电流互相补偿,减小电压与电流之间的相位差,从而提高功率因数,电路图,相量图如下:图 9-1 并联电容前后电路图和相量图由图 9-1 知,并联电容前11III,并联电容后IIIIC1,显然,所以coscos。若所加电容越来越大,根据UCjI C可知CI越大 I 不断减小,当0 时 I 最小,1cos最大,由相量图可知, 实际上并联电容C 越大, 则CI=CJ CU (CI=CJ CU)越大(因为U 是一定的)所以测得数据观察其现象是:CI逐渐增大, I 先减小后增大,I1不变, U 不变,而 P=21IR 也是不变的。功率因数提高可以充分利用发电设备的容量,可减少线路和发电机绕组的功率损失,因此意义十分重大。三、实验内容1.了解日光灯的基本数据(1)按下图 9-2 接线图 9-2 功率因数的提高(2)本实验先不接入电容,实验箱上虚线表示未接入(3)灯管要接入电容中,且打到实验状态通路后灯管要亮,表示进入正常工作状态。(3)观察日光灯的启动情况,调节调压器的输出电压(三相中的一相)为210V ,观察启辉器及日光灯的启动过程。(4)测量镇流器的电压和灯管的电压镇流器的电压为V,灯管的电压为V。2.感性负载与电容器并联(1)按上图 9-2 接线(2)调节负载端电压至210V (3)分别在负载端不并电容,并2F 电容,并 4F 电容,并 8F 电容的四种情况下,测量电路总电流I1,负载电流I L,电容电流I C,负载的功率P2 及电路的功率P1,将测量数据记入表一中。并根据测量结果计算电路的功率因数cos。注:电容在电容箱上(GDS-09),若没有该数值电容直接表示,则该电容可由若干电容已有数值电容并联,电容并联,总电容等于各电容之和。(4)单相功率表接法图 9-3 功率表的接法如测量电路的功率P1,在图 9-3 电路中, 电流表笔插在插孔a 上,引出导线接在电路的B 端位置。如测量负载的功率P2,在图 9-3 电路中, 电流表笔插在插孔c 上,引出导线接在电路的B 端位置。表一、感性负...
