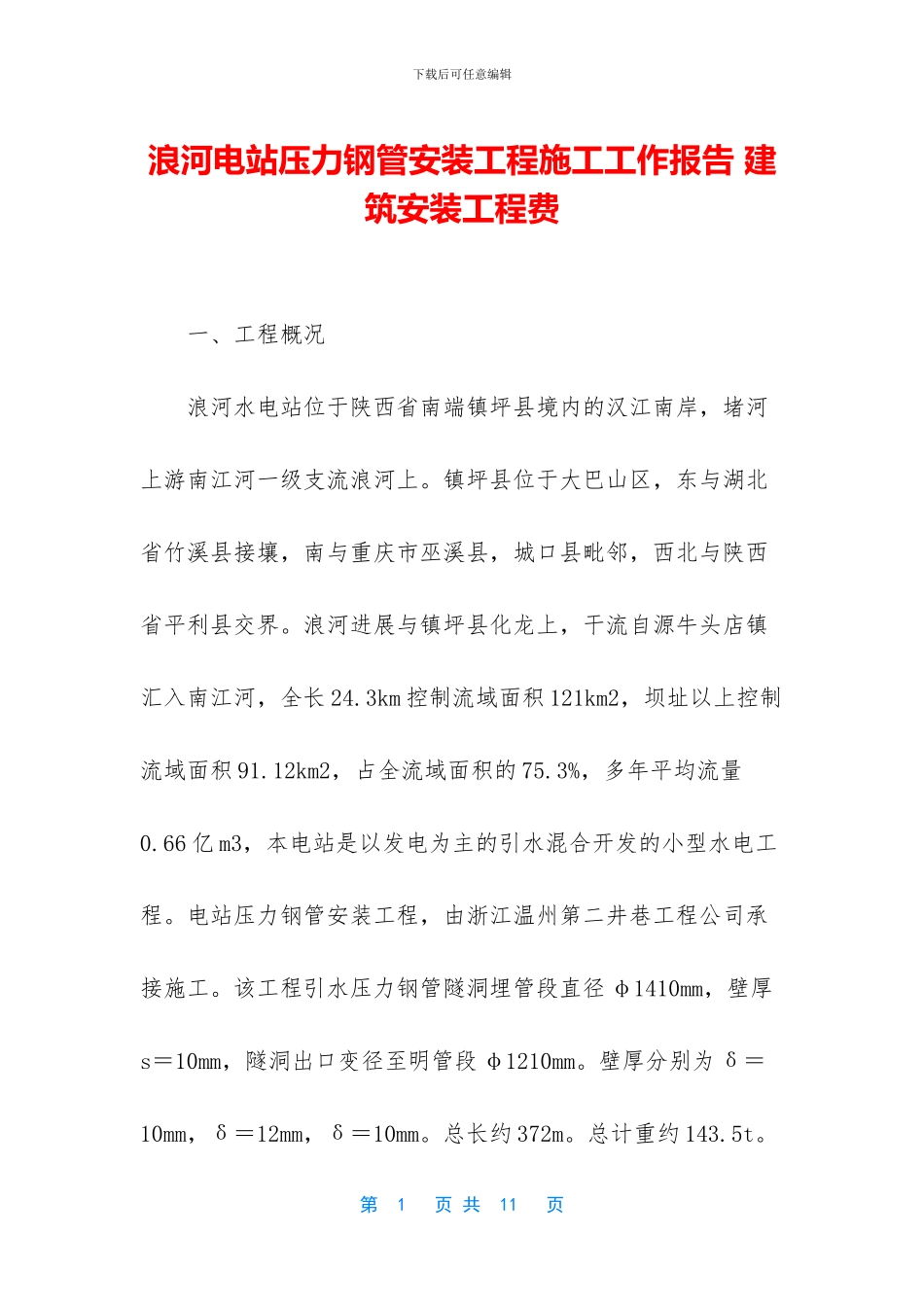

下载后可任意编辑浪河电站压力钢管安装工程施工工作报告 建筑安装工程费 一、工程概况 浪河水电站位于陕西省南端镇坪县境内的汉江南岸，堵河上游南江河一级支流浪河上。镇坪县位于大巴山区，东与湖北省竹溪县接壤，南与重庆市巫溪县，城口县毗邻，西北与陕西省平利县交界。浪河进展与镇坪县化龙上，干流自源牛头店镇汇入南江河，全长 24.3km 控制流域面积 121km2，坝址以上控制流域面积 91.12km2，占全流域面积的 75.3%，多年平均流量0.66 亿 m3，本电站是以发电为主的引水混合开发的小型水电工程。电站压力钢管安装工程，由浙江温州第二井巷工程公司承接施工。该工程引水压力钢管隧洞埋管段直径 φ1410mm，壁厚s＝10mm，隧洞出口变径至明管段 φ1210mm。壁厚分别为 δ＝10mm，δ＝12mm，δ＝10mm。总长约 372m。总计重约 143.5t。第 1 页 共 11 页下载后可任意编辑设三个伸缩节、二个分岔管、3 条支管接至水轮机。钢管材质为 q235a。钢管安装自 XX 年年 2 月 25 日开始，安装队伍精神组织施工，克服各种困难，于 2024 年 7 月 29 日安全、保质、顺利完成。施工期间得到业主和工程指挥部，监理部等单位的积极帮助和大力支持，在此表示衷心的感谢！ 二、压力钢管制安施工过程 （一）施工依据 1．镇坪县水电站压力钢管纵剖面图。 2．dl5017－93《压力钢管制造安装及验收法律规范》 3．gb50221－9588《钢结构工程质量检验评定标准》 4．gb985－88《焊缝坡口及尺寸》 5．gb986－88《埋弧焊坡口的基本形式和尺寸》 6．gbll345－89《焊缝超声波探伤》 7．sdz014－85《涂漆通用技术条件》 第 2 页 共 11 页下载后可任意编辑 8．gb8923－88《钢材表面除锈等级》 9．sll05－95《水工金属结构防腐蚀法律规范》 （二）压力钢管制造 1．压力钢管在制造厂完成。 2、钢管肪腐 根据设计图纸埋管内壁及明管内、外壁涂刷红丹防锈漆。涂刷前按 gb8923－88 规定对钢管表面进行喷沙除锈处理，经除除锈后，钢管表面要尽快涂刷，为了明管外壁美观，而漆在制造厂暂涂刷一道，第二道面漆待安装全部完成后现场一次性涂刷。安装焊缝两侧用钢丝刷配合磨光机除锈后，现场铺底、面漆。 （三）压力钢管安装 1、按钢管出厂编号对号定位。 2、安装顺序： 第 3 页 共 11 页下载后可任意编辑 首先安装装定位节→下水平管段安装，→岔管安装→支管安装，以机组蜗壳进口段中心高程为基准进行安装，每安装一段均检测...
