陀螺全站仪使用说明书资料

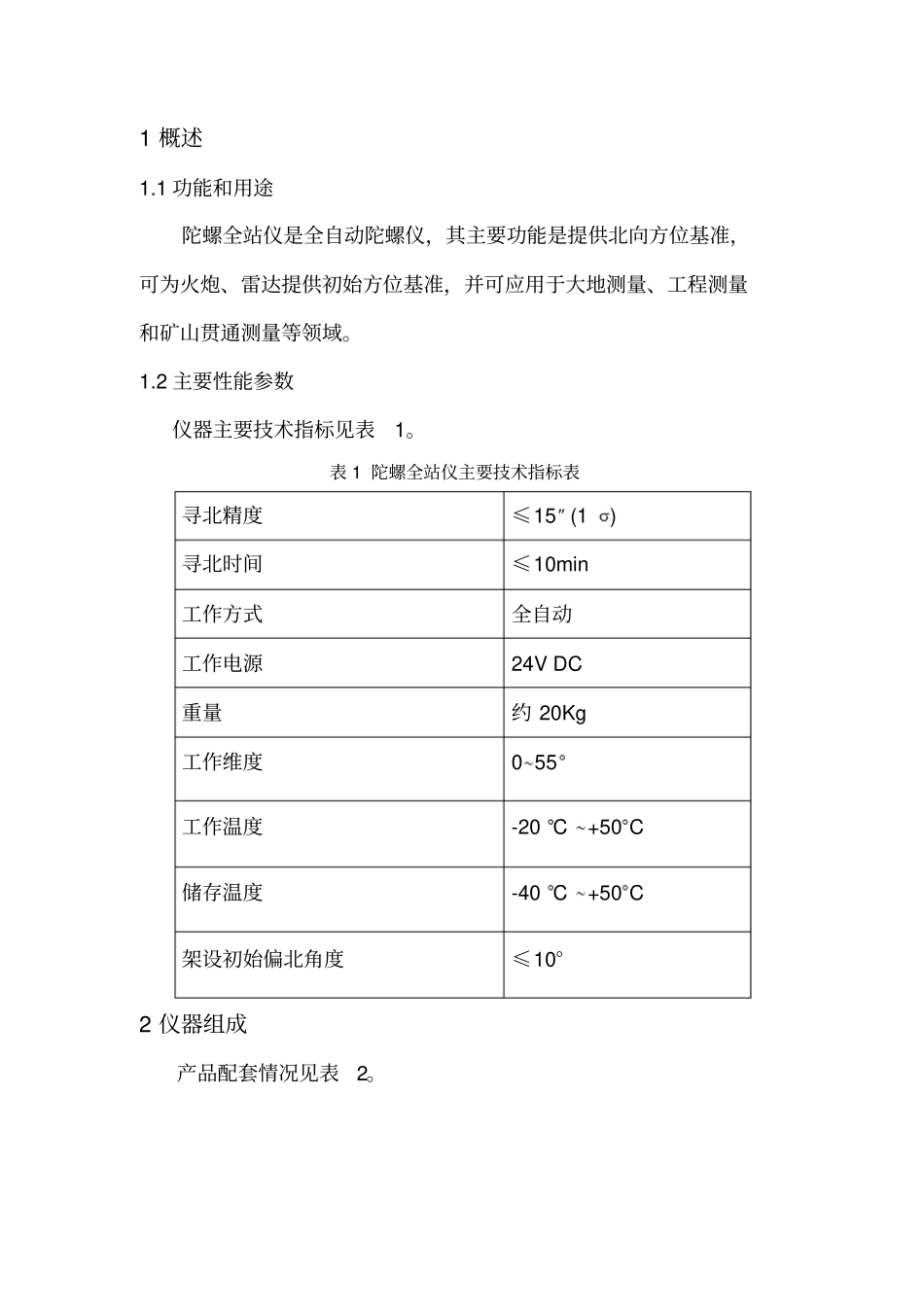

陀螺全站仪使用说明书目次1 概述1.1 功能和用途1.2 主要性能参数2 仪器组成3 工作原理4 使用方法4.1 三脚架架设4.2 陀螺全站仪主机架设4.3 维度输入4.4 测量程序4.5 数据处理4.6 仪器撤收5 仪器常数标定5.1 仪器常数标定方法5.2 仪器常数修正方法6 电源使用说明7 典型故障及故障排除方法8 使用注意事项9 维护保养10 仪器故障及解决方法1 概述1.1 功能和用途陀螺全站仪是全自动陀螺仪，其主要功能是提供北向方位基准，可为火炮、雷达提供初始方位基准，并可应用于大地测量、工程测量和矿山贯通测量等领域。1.2 主要性能参数仪器主要技术指标见表1。表 1 陀螺全站仪主要技术指标表寻北精度≤15 (1)寻北时间≤10min工作方式全自动工作电源24V DC重量约 20Kg工作维度0 55工作温度-20 C +50 C储存温度-40 C +50 C架设初始偏北角度≤10°2 仪器组成产品配套情况见表2。表 2 陀螺全站仪产品配套表序号名称数量1 陀螺全站仪主机1 台2 三脚架1 个3 外接电源电缆1 根4 外接通讯电缆1 根5 电池盒1 个6 电池盒充电器1 个7 包装箱1 个8 五一式磁罗盘1 个9 垂球1 个10 干燥剂2 袋11 陀螺全站仪使用说明书1 本3 工作原理陀螺全站仪的工作原理是用吊丝悬挂重心下移的陀螺灵敏部敏感地球自转角速度的水平分量，在重力作用下， 产生一个北向进动的力矩，使陀螺敏感部主轴（即H 向量）围绕子午面往复摆动，通过光电传感器将陀螺灵敏部往复摆动的光信号，转换为电信号， 传送给控制系统， 控制系统自动跟踪陀螺灵敏部的方位摆动，并对灵敏部进行加矩控制，解算出被测目标的北向方位角。4 使用方法陀螺全站仪主机的使用包括全站仪的使用，全站仪的详细使用方法参见相关全站仪的使用说明书。4.1 三脚架架设在测站架设三脚架，架设时应使三脚架的三个脚尖大致与测点标志中心基本等距， 并注意脚架的张角和高度， 伸缩脚架腿使圆水准器概略居中。4.2 陀螺全站仪主机架设陀螺全站仪主机架设按以下步骤进行操作。a. 取出陀螺全站仪主机。 三脚架架设完毕后， 从包装箱中取出主机（切勿大角度倾斜或倒置） ，然后将其平稳置于三脚架上。b. 陀螺全站仪主机粗对北。 取出包装箱内的磁罗盘， 按照其使用说明书规定的方法， 确定当地大致北向； 将陀螺寻北仪主机粗对北标记置于大致北向 （北向可以借助磁罗盘确定， 其使用方法见磁罗盘使用说明书）；然后顺时针方向旋转锁紧三脚架上的三个对心...
