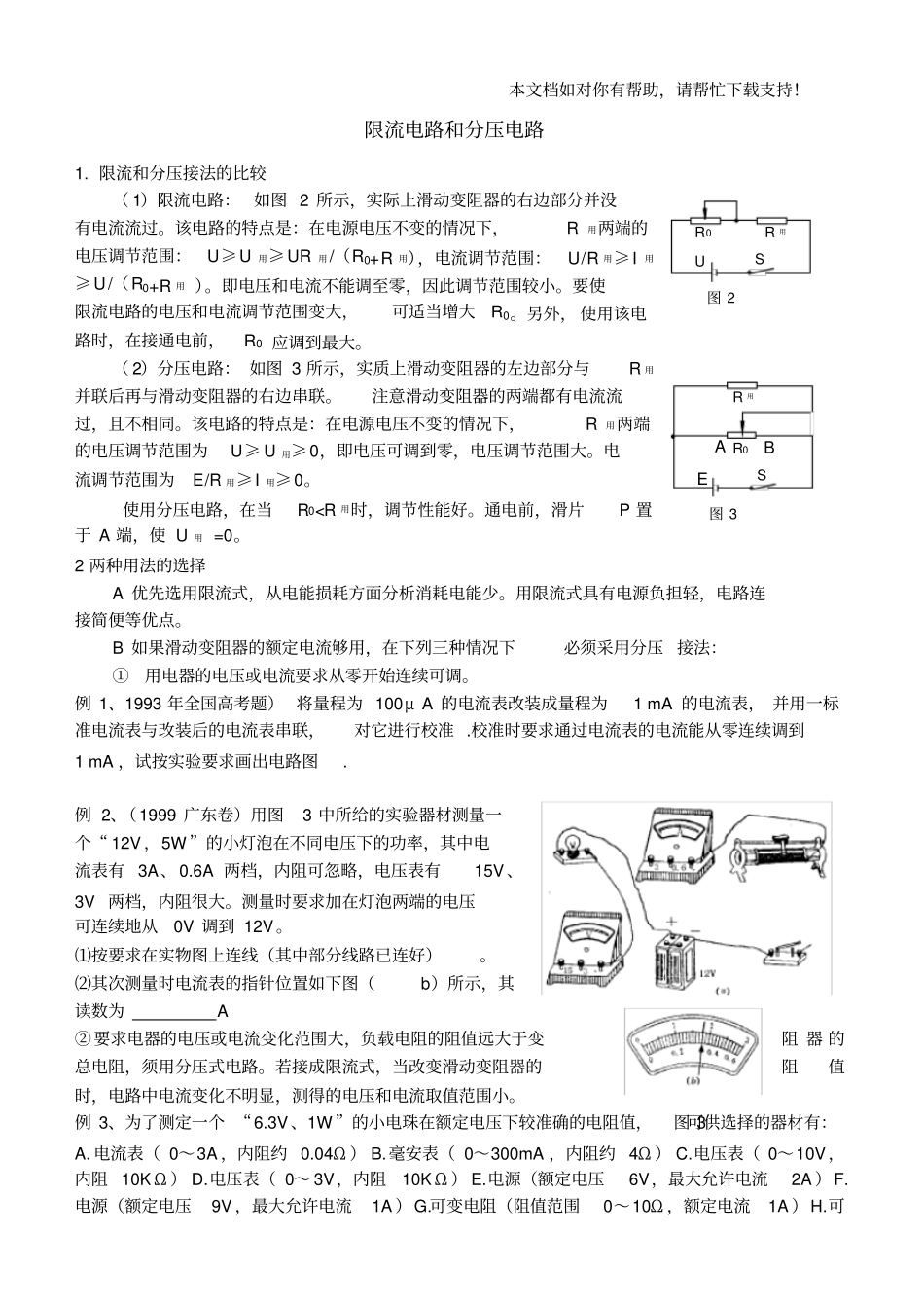

限流电路和分压电路

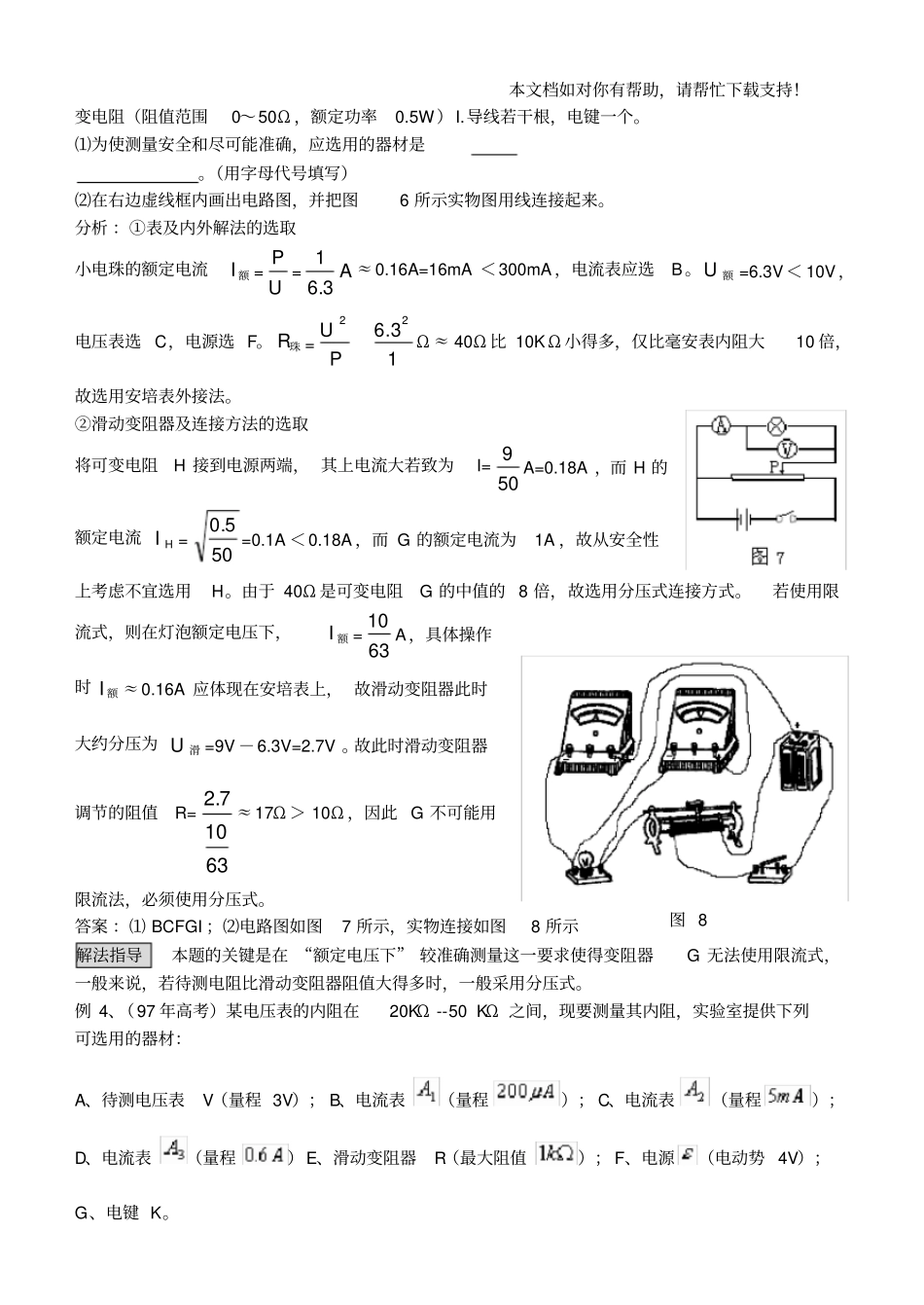

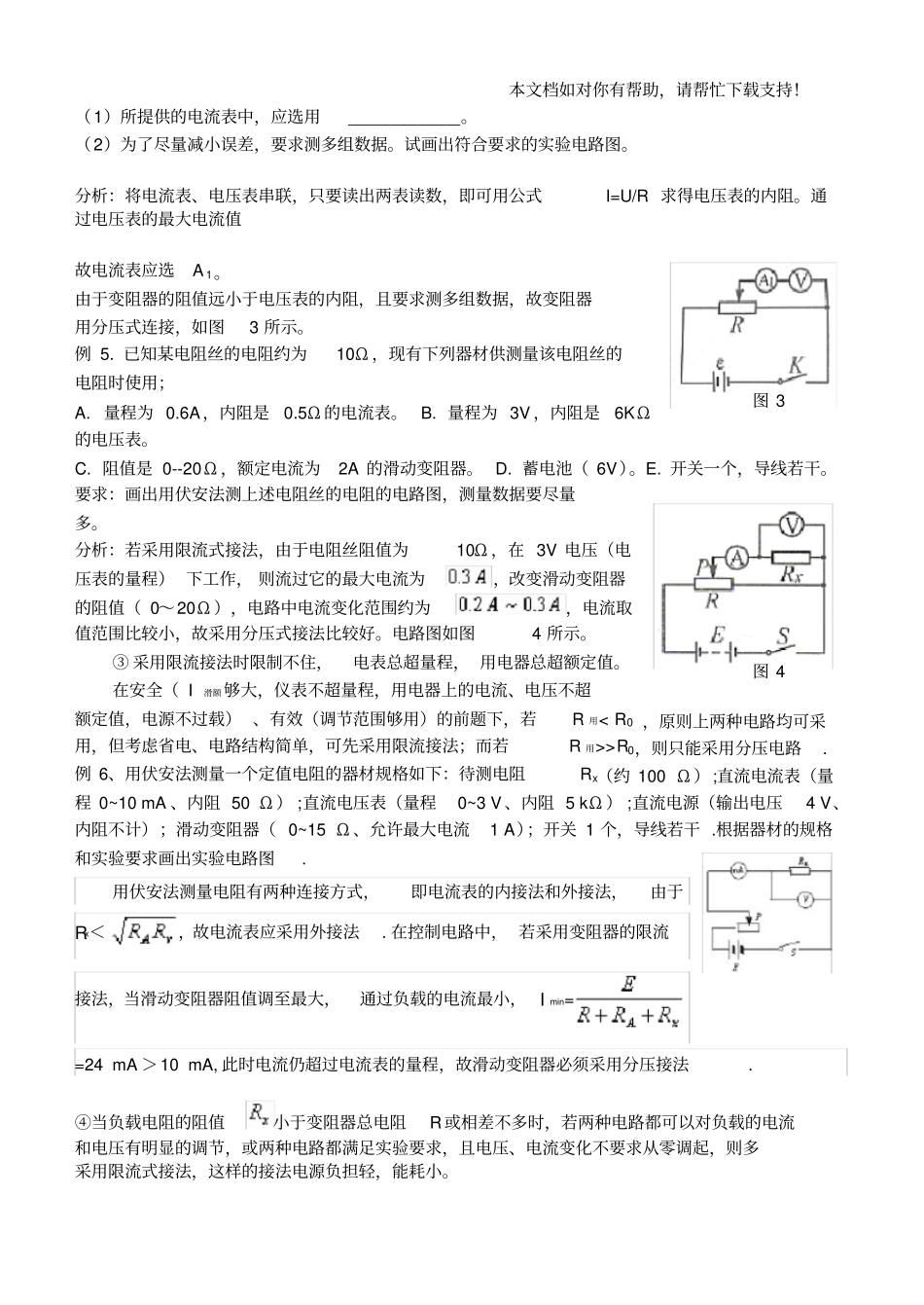

本文档如对你有帮助，请帮忙下载支持！图 3 限流电路和分压电路1. 限流和分压接法的比较（ 1）限流电路： 如图 2 所示，实际上滑动变阻器的右边部分并没有电流流过。该电路的特点是：在电源电压不变的情况下，R用两端的电压调节范围：U≥U 用≥UR 用/（R0+R 用），电流调节范围：U/R 用≥I用≥U/（R0+R 用 ）。即电压和电流不能调至零，因此调节范围较小。要使限流电路的电压和电流调节范围变大，可适当增大R0。另外， 使用该电路时，在接通电前，R0 应调到最大。（ 2）分压电路： 如图 3 所示，实质上滑动变阻器的左边部分与R 用并联后再与滑动变阻器的右边串联。注意滑动变阻器的两端都有电流流过，且不相同。该电路的特点是：在电源电压不变的情况下，R用两端的电压调节范围为U≥ U 用≥0，即电压可调到零，电压调节范围大。电流调节范围为E/R 用≥I 用≥0。使用分压电路，在当R0
