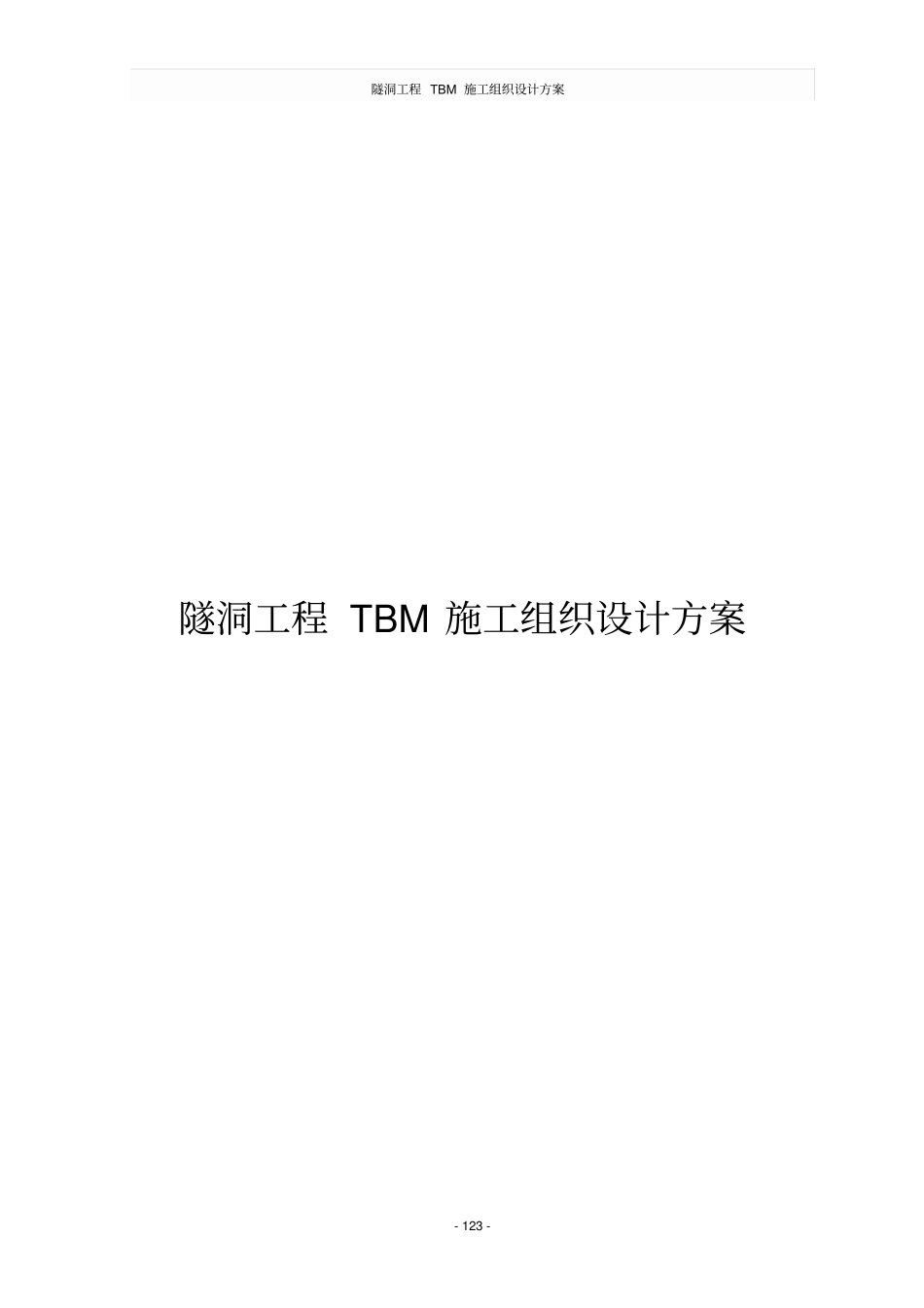

隧洞工程TBM施工组织设计方案

隧洞工程 TBM 施工组织设计方案- 123 - 隧洞工程 TBM 施工组织设计方案隧洞工程 TBM 施工组织设计方案- 124 - 第九章 TBM 施工9.1 TBM 施工总体安排本标段隧洞工程K3+000～K22+965.83 采用双护盾硬岩掘进机施工，最小开挖直径 5900mm，安装新刀时开挖直径5930mm；开挖后拼装预制钢筋混凝土管片衬砌，管片内径 5m，宽度 1.5m，厚度 350mm，由六块组成；管片与洞壁之间的空隙充填豆砾石，之后回填灌浆。隧洞出渣运输采用有轨运输，采用变频电动机车牵引编组列车。9.1.1 TBM 施工双护盾TBM在隧洞出口场地组装，之后滑行通过1200m 钻爆法施工段，自K22+965.83 开始始发掘进，到达通风竖井位置的检修洞室经全面检修后继续掘进，最终在拆卸洞室完成TBM的拆卸并运出隧洞。总体施工顺序如图9-1 所示。图 9-1 TBM 施工顺序图9.1.2 TBM 施工出渣运输隧洞施工采用采用有轨运输出渣， 每列编组列车可满足两个掘进循环材料运输及出渣要求，洞内轨道布置为四轨三线，TBM后配套走行两根外轨，后配套尾部设一组“Y”型道岔，只允许一列编组列车进入后配套区域装卸石渣与材料，列车走行中间两根钢轨。随着掘进长度的增加，在隧洞里程K18＋000、K13＋000、K8＋000 附近分别设一副“ X”型道岔，道岔位置设专职人员职守并安装有线电话和施工调度保持联系。9.1.3 管片拼装及填充灌浆管片与洞壁之间的空隙用粒径为5～10mm的豆砾石填充，采用 TBM配置的喷射机自管片预留的注浆孔以0.2 ～0.3MPa的压力注入。 在距离尾盾 30～50m开始注浆，注浆以 20 环为一个施工单位，注浆压力0.2 ～0.3MPa，浆液水灰比按施工图纸要求或组装前的准备工作TBM组装调试TBM滑行通过出口钻爆法施工段TBM始发TBM掘进第一段TBM检修TBM掘进第二段TBM到达TBM拆卸运输隧洞工程 TBM 施工组织设计方案- 125 - 监理人的指示确定。9.1.4 施工辅助设施供电 : 从发包人提供的 35kV 电源接入，在隧洞出口建立10kV 高压开闭所和低压变压器 ,TBM 用电从高压开闭所用电缆沿洞壁向洞内铺设，洞外其他设备由低压变压器提供。给水排水 : 在隧洞出口建立变频恒压给水系统，分别为洞内外施工及生活给水；施工过程中的排水主要依靠自流；在洞内出现大流量的涌水时在主机部位以水泵抽排，并后配套尾部适当位置以砂袋设置围堰，防止水倒灌；同时沿懂壁铺设一路DN200mm排水管，以加强排水效果。隧洞的污水排入洞外处理池，经沉淀处理后排入宝库河。通风 : ...
