隧道出口套拱施工方案

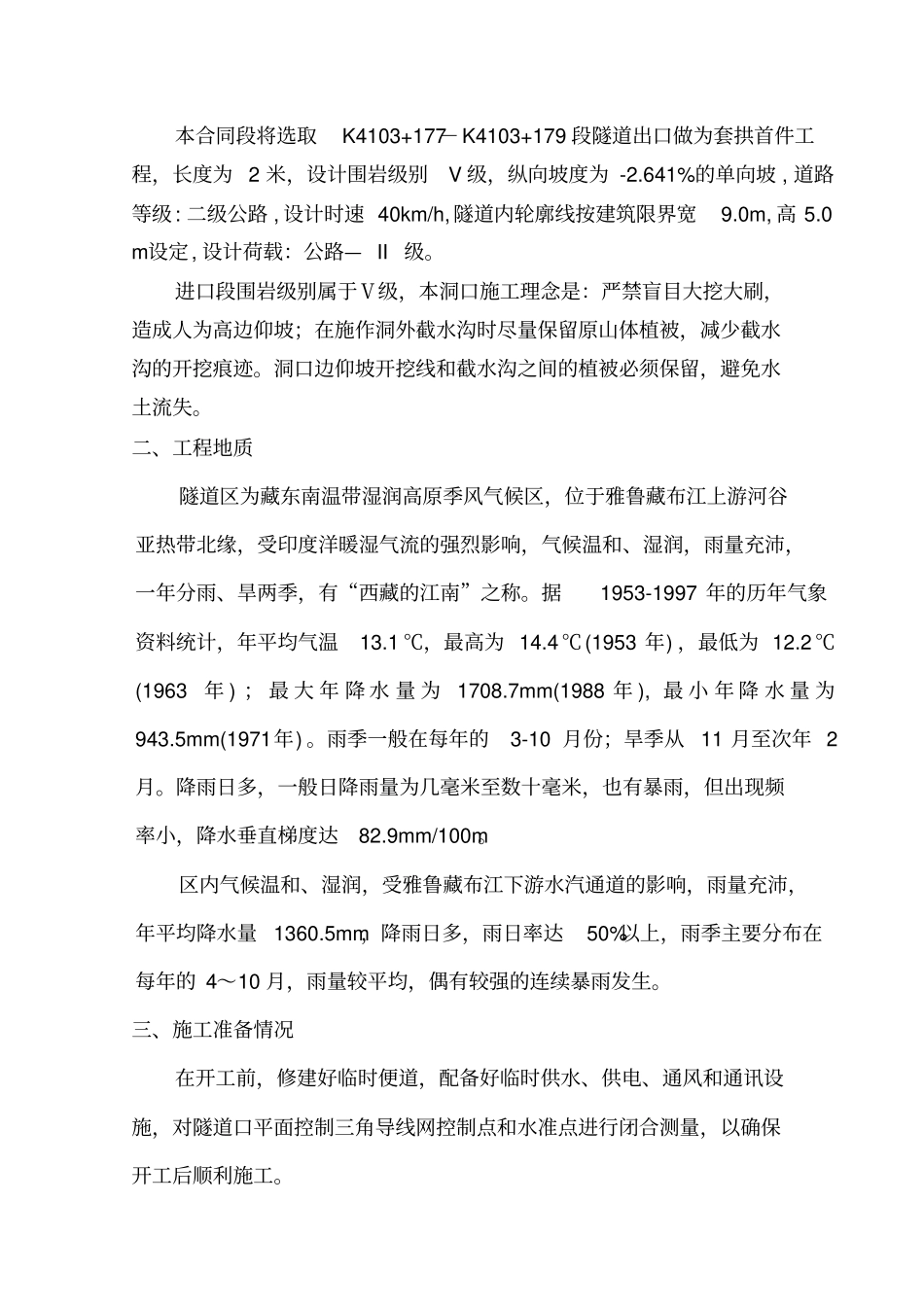

川藏公路（西藏境）通麦至105 道班段整治改建工程（K4101+108-K4111+665.176）隧道出口套拱首件施工方案编制：复核：审批：中星路桥川藏公路（西藏境）通麦至105 道班段整治改建工程第三合同段项目经理部二 O一二年十月十八日隧道出口套拱首件施工方案一、工程概况本合同段将选取K4103+177－K4103+179 段隧道出口做为套拱首件工程，长度为 2 米，设计围岩级别V 级，纵向坡度为 -2.641%的单向坡 , 道路等级: 二级公路 , 设计时速 40km/h, 隧道内轮廓线按建筑限界宽9.0m, 高 5.0 m设定, 设计荷载：公路— II 级。进口段围岩级别属于Ⅴ级，本洞口施工理念是：严禁盲目大挖大刷，造成人为高边仰坡；在施作洞外截水沟时尽量保留原山体植被，减少截水沟的开挖痕迹。洞口边仰坡开挖线和截水沟之间的植被必须保留，避免水土流失。二、工程地质隧道区为藏东南温带湿润高原季风气候区，位于雅鲁藏布江上游河谷亚热带北缘，受印度洋暖湿气流的强烈影响，气候温和、湿润，雨量充沛，一年分雨、旱两季，有“西藏的江南”之称。据1953-1997 年的历年气象资料统计，年平均气温13.1 ℃，最高为 14.4℃(1953 年) ，最低为 12.2℃(1963年 ) ； 最 大 年 降 水 量 为1708.7mm(1988 年 ), 最 小 年 降 水 量 为943.5mm(1971年) 。雨季一般在每年的3-10 月份；旱季从11 月至次年 2月。降雨日多，一般日降雨量为几毫米至数十毫米，也有暴雨，但出现频率小，降水垂直梯度达82.9mm/100m。区内气候温和、湿润，受雅鲁藏布江下游水汽通道的影响，雨量充沛，年平均降水量1360.5mm，降雨日多，雨日率达50%以上，雨季主要分布在每年的 4～10 月，雨量较平均，偶有较强的连续暴雨发生。三、施工准备情况在开工前，修建好临时便道，配备好临时供水、供电、通风和通讯设施，对隧道口平面控制三角导线网控制点和水准点进行闭合测量，以确保开工后顺利施工。（1）、供电设施建设进驻工地后，我部将根据施工实际情况对施工用电进行规划，配备300KW、500KW发电机组共 2 台，作为施工电源，以保证管棚施工用电。（2）、施工便道我公司于 2012 年 9 月 3 日组织人员进行了现场踏勘选线，现场调查后确定便道施工方案：维修利用原有公路路路基约至弃渣场。（3）、供水设施本项目用水采用当地山水，水质好，完全可满足工程施工及生活需要，由于山水为季节性河流，项目部在隧道顶修建蓄水池蓄水。（4）、通讯设施此项目的通讯资源...
