隧道小导管超前支护施工质量控制

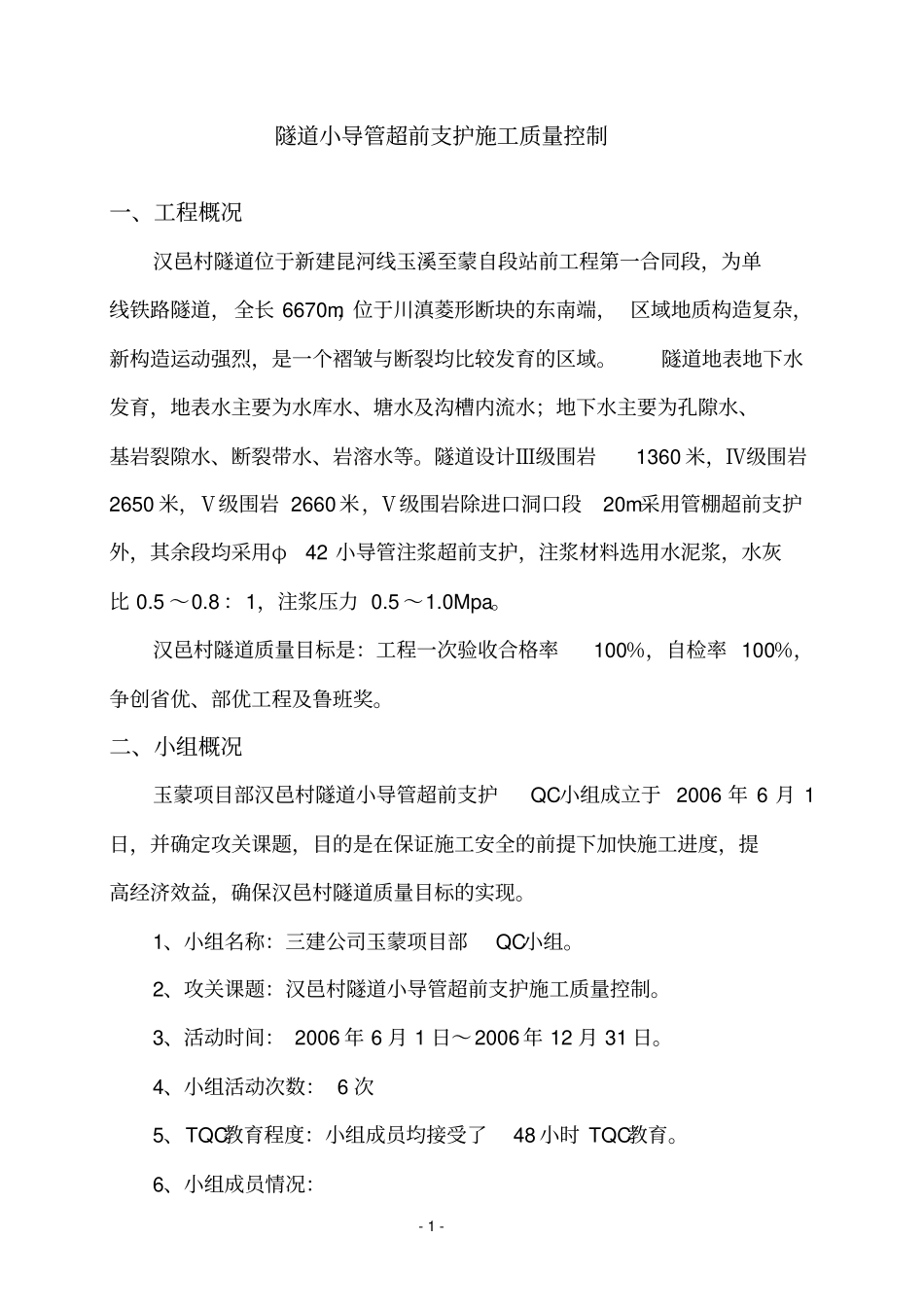

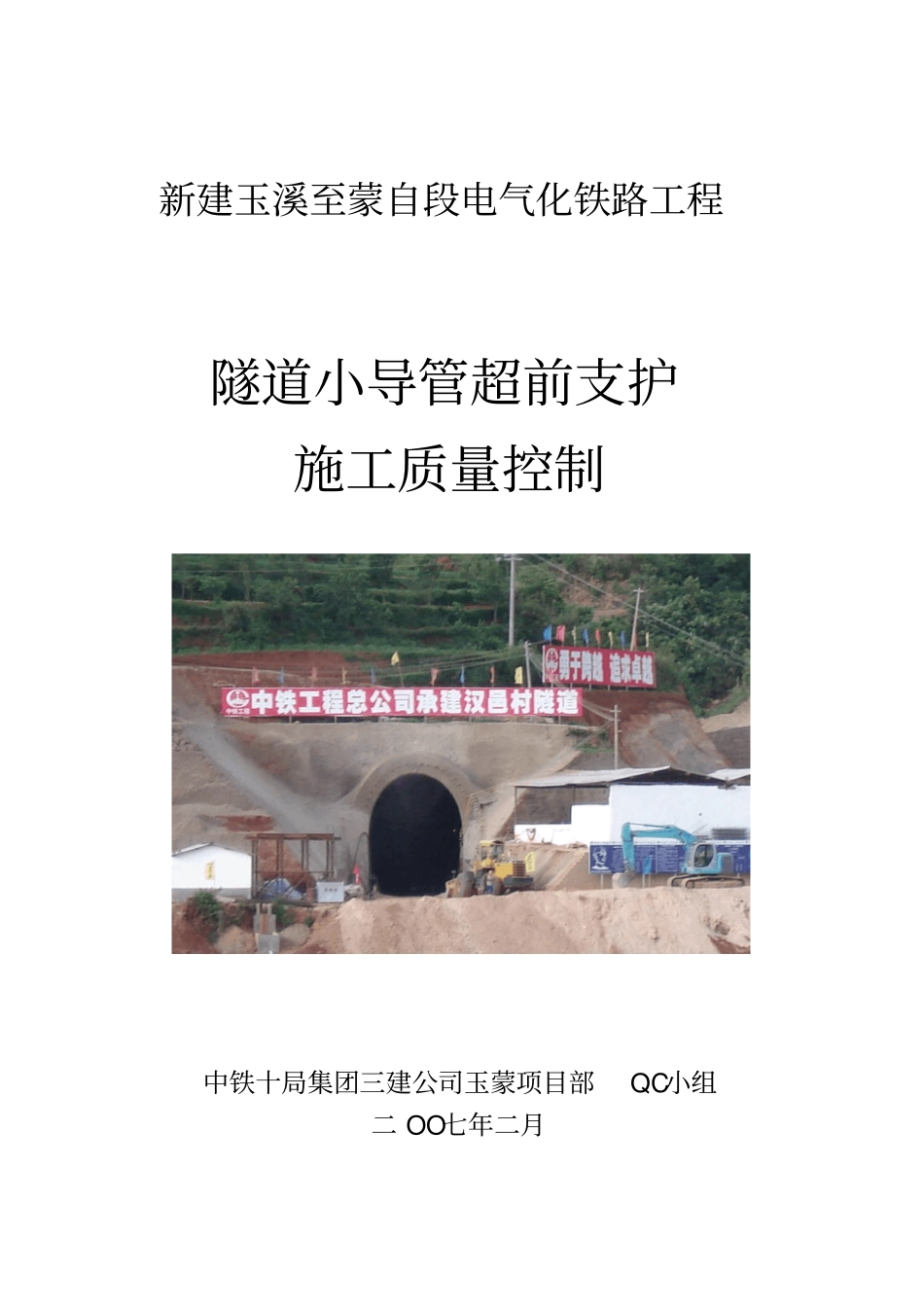

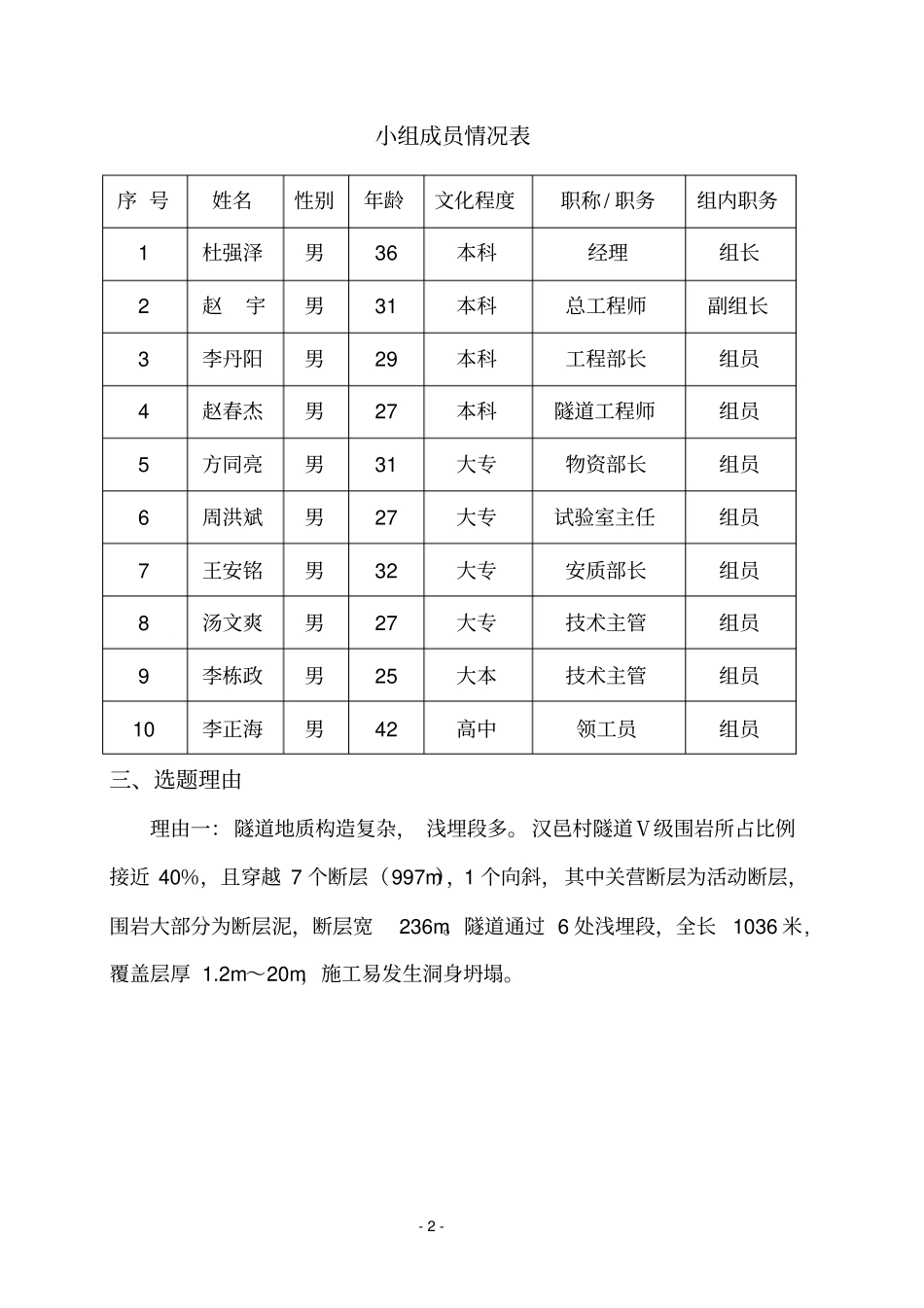

新建玉溪至蒙自段电气化铁路工程隧道小导管超前支护施工质量控制中铁十局集团三建公司玉蒙项目部QC小组二 OO七年二月- 1 - 隧道小导管超前支护施工质量控制一、工程概况汉邑村隧道位于新建昆河线玉溪至蒙自段站前工程第一合同段，为单线铁路隧道，全长 6670m，位于川滇菱形断块的东南端， 区域地质构造复杂，新构造运动强烈，是一个褶皱与断裂均比较发育的区域。隧道地表地下水发育，地表水主要为水库水、塘水及沟槽内流水；地下水主要为孔隙水、基岩裂隙水、断裂带水、岩溶水等。隧道设计Ⅲ级围岩1360 米，Ⅳ级围岩2650 米，Ⅴ级围岩 2660 米，Ⅴ级围岩除进口洞口段20m采用管棚超前支护外，其余段均采用φ42 小导管注浆超前支护，注浆材料选用水泥浆，水灰比 0.5 ～0.8 ：1，注浆压力 0.5 ～1.0Mpa。汉邑村隧道质量目标是：工程一次验收合格率100％，自检率 100％，争创省优、部优工程及鲁班奖。二、小组概况玉蒙项目部汉邑村隧道小导管超前支护QC小组成立于 2006 年 6 月 1日，并确定攻关课题，目的是在保证施工安全的前提下加快施工进度，提高经济效益，确保汉邑村隧道质量目标的实现。1、小组名称：三建公司玉蒙项目部QC小组。2、攻关课题：汉邑村隧道小导管超前支护施工质量控制。3、活动时间： 2006 年 6 月 1 日～2006 年 12 月 31 日。4、小组活动次数： 6 次5、TQC教育程度：小组成员均接受了48 小时 TQC教育。6、小组成员情况：- 2 - 小组成员情况表序 号姓名性别年龄文化程度职称/ 职务组内职务1 杜强泽男36 本科经理组长2 赵宇男31 本科总工程师副组长3 李丹阳男29 本科工程部长组员4 赵春杰男27 本科隧道工程师组员5 方同亮男31 大专物资部长组员6 周洪斌男27 大专试验室主任组员7 王安铭男32 大专安质部长组员8 汤文爽男27 大专技术主管组员9 李栋政男25 大本技术主管组员10 李正海男42 高中领工员组员三、选题理由理由一：隧道地质构造复杂， 浅埋段多。 汉邑村隧道Ⅴ级围岩所占比例接近 40％，且穿越 7 个断层（997m），1 个向斜，其中关营断层为活动断层，围岩大部分为断层泥，断层宽236m。隧道通过 6 处浅埋段，全长1036 米,覆盖层厚 1.2m～20m，施工易发生洞身坍塌。- 3 - 汉邑村隧道关营活动断层围岩为断层泥理由二： 地下水丰富。汉邑村隧道最大涌水量设计为5.5 万方/ 天，沿线断裂构造极其发育，地下水主要沿断裂带分布，水文地质条件比较复...
