隧道施工技术

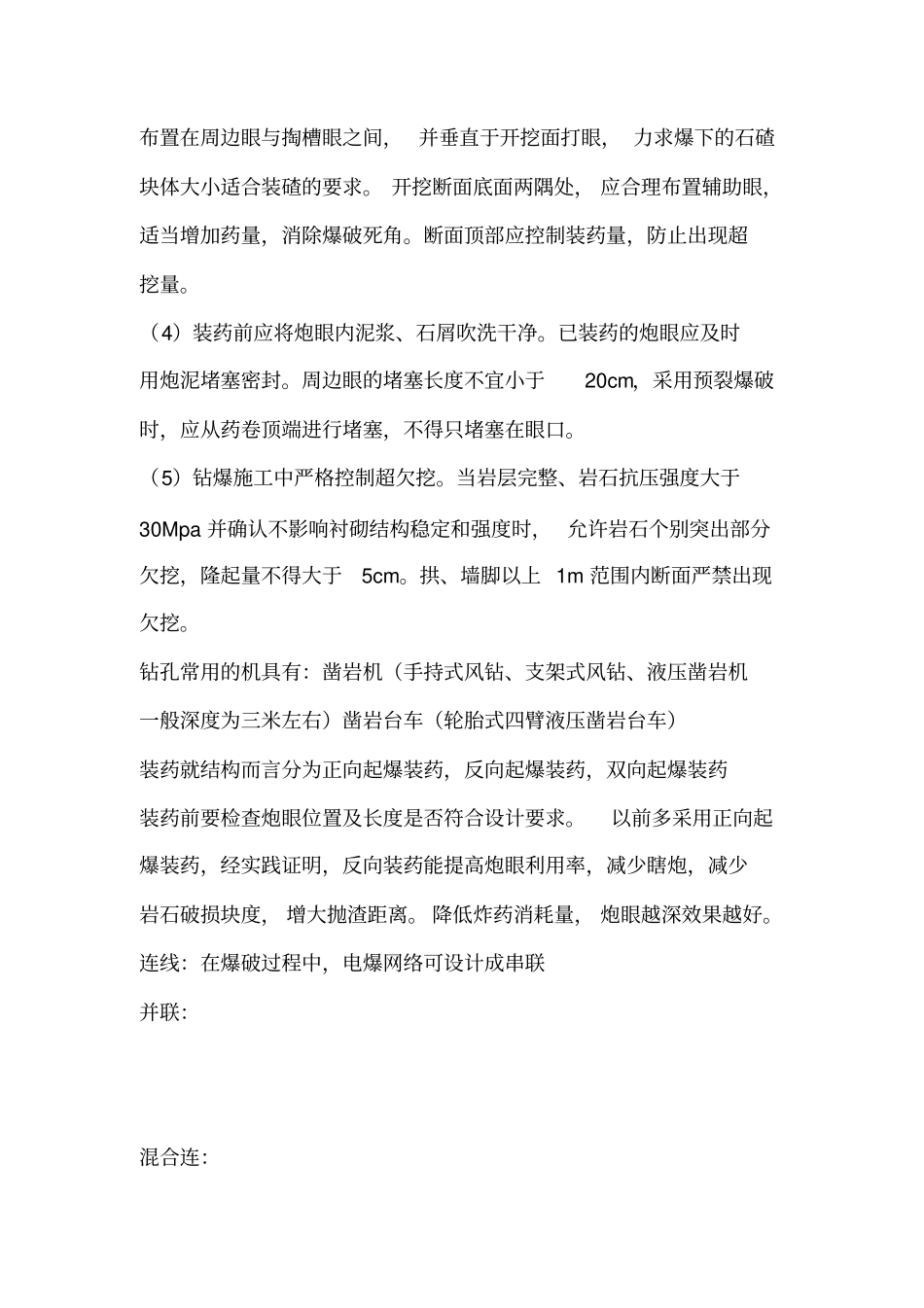

隧道施工技术一、掘进技术1、人工开挖：主要适用黄土地区或破碎松散岩石或土质隧道。一般用新型手持式封鎬。十锅镐进行掘进，用铁锹、簸箕和翻斗车进行装渣和出渣。人工掘进对围岩扰动小，能有效保护围岩，防止围岩因扰动过大而发生塌方。但掘进速度慢，工人劳动强度大。2、钻爆开挖：即是通过钻孔、装药、爆破开挖岩石的方法，简称钻爆法。这一方法从早期由人工手把钎、锤击凿孔，用火雷管逐个引爆单个药包，发展到用凿岩台车或多臂钻车钻孔，应用毫秒爆破、预裂爆破及光面爆破等爆破技术。施工前，要根据地质条件、断面大小、支护方式、工期要求以及施工设备、技术等条件，选定掘进方式（1）打眼前必须先放好断面中线，水平，并在开挖面划好轮廓线，按钻爆参数图布置炮眼位置。（2）炮眼的深度、角度、间距按钻爆参数要求确定。掏槽眼间距误差和眼底间距误差不得大于5cm，辅助眼眼口排距、 行距误差均不得大于 5cm，周边眼沿隧道设计断面轮廓线上的间距误差不得大于5cm，周边眼外斜率不得大于5cm/m，眼底不超出开挖断面轮廓线10cm，最大不得超过15cm。内圈眼至周边眼的排距误差不得大于5cm，炮眼深度超过 2.5m 时，内圈炮眼与周边眼宜采用相同的斜率。（3）掏槽眼布置在开挖断面的中央稍靠下部，以使底部岩石破碎，减少飞石。 周边炮眼应沿设计开挖轮廓线布置，辅助眼应交错均匀地布置在周边眼与掏槽眼之间， 并垂直于开挖面打眼， 力求爆下的石碴块体大小适合装碴的要求。 开挖断面底面两隅处， 应合理布置辅助眼，适当增加药量，消除爆破死角。断面顶部应控制装药量，防止出现超挖量。（4）装药前应将炮眼内泥浆、石屑吹洗干净。已装药的炮眼应及时用炮泥堵塞密封。周边眼的堵塞长度不宜小于20cm，采用预裂爆破时，应从药卷顶端进行堵塞，不得只堵塞在眼口。（5）钻爆施工中严格控制超欠挖。当岩层完整、岩石抗压强度大于30Mpa 并确认不影响衬砌结构稳定和强度时， 允许岩石个别突出部分欠挖，隆起量不得大于5cm。拱、墙脚以上 1m 范围内断面严禁出现欠挖。钻孔常用的机具有：凿岩机（手持式风钻、支架式风钻、液压凿岩机一般深度为三米左右）凿岩台车（轮胎式四臂液压凿岩台车）装药就结构而言分为正向起爆装药，反向起爆装药，双向起爆装药装药前要检查炮眼位置及长度是否符合设计要求。以前多采用正向起爆装药，经实践证明，反向装药能提高炮眼利用率，减少瞎炮，减少岩石破损块度， 增大抛渣距离。 降低炸药消耗量， 炮眼...
