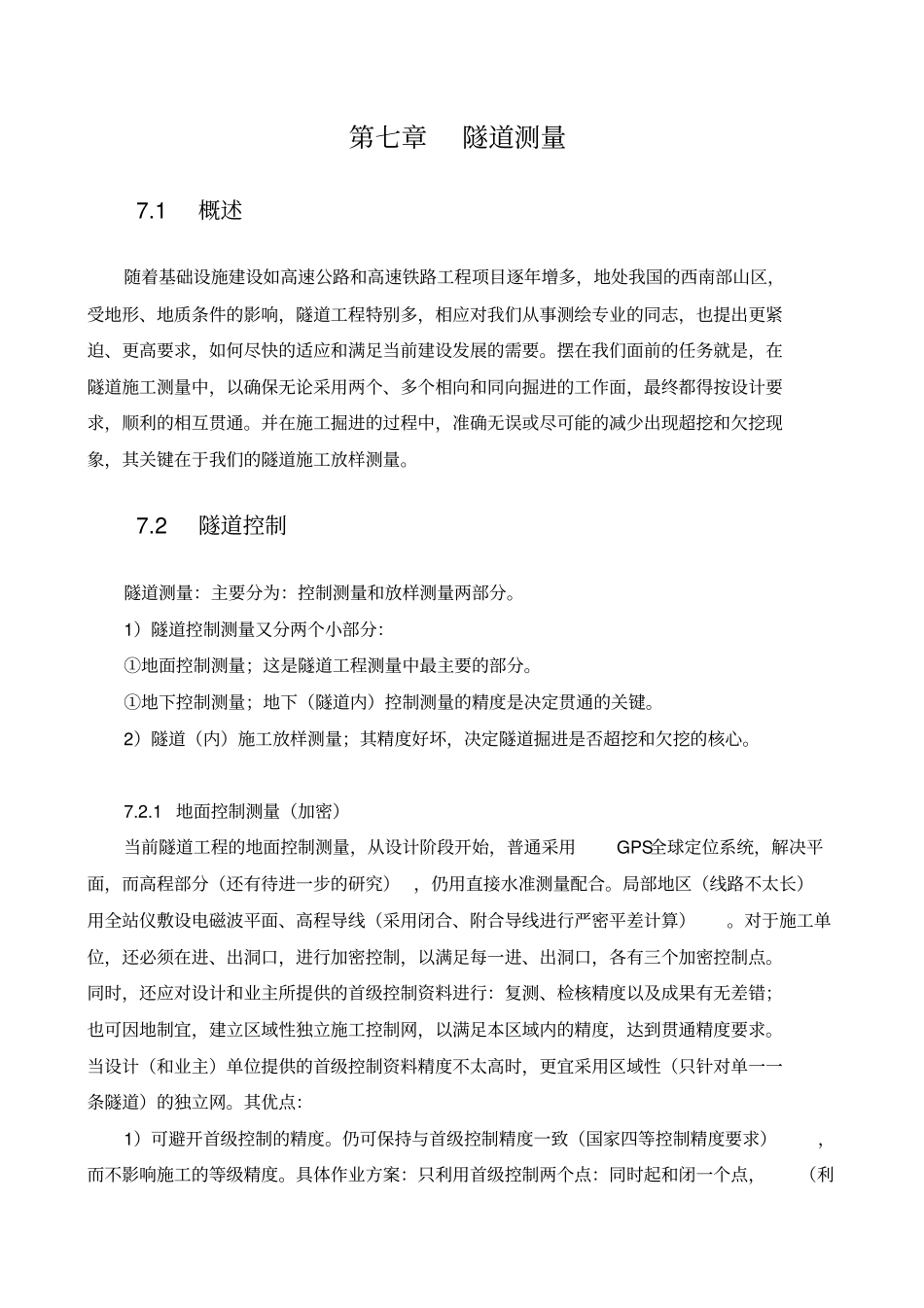

第七章隧道测量7.1 概述随着基础设施建设如高速公路和高速铁路工程项目逐年增多，地处我国的西南部山区，受地形、地质条件的影响，隧道工程特别多，相应对我们从事测绘专业的同志，也提出更紧迫、更高要求，如何尽快的适应和满足当前建设发展的需要。摆在我们面前的任务就是，在隧道施工测量中，以确保无论采用两个、多个相向和同向掘进的工作面，最终都得按设计要求，顺利的相互贯通。并在施工掘进的过程中，准确无误或尽可能的减少出现超挖和欠挖现象，其关键在于我们的隧道施工放样测量。7.2 隧道控制隧道测量：主要分为：控制测量和放样测量两部分。1）隧道控制测量又分两个小部分：①地面控制测量；这是隧道工程测量中最主要的部分。①地下控制测量；地下（隧道内）控制测量的精度是决定贯通的关键。2）隧道（内）施工放样测量；其精度好坏，决定隧道掘进是否超挖和欠挖的核心。7.2.1 地面控制测量（加密）当前隧道工程的地面控制测量，从设计阶段开始，普通采用GPS全球定位系统，解决平面，而高程部分（还有待进一步的研究） ，仍用直接水准测量配合。局部地区（线路不太长）用全站仪敷设电磁波平面、高程导线（采用闭合、附合导线进行严密平差计算）。对于施工单位，还必须在进、出洞口，进行加密控制，以满足每一进、出洞口，各有三个加密控制点。同时，还应对设计和业主所提供的首级控制资料进行：复测、检核精度以及成果有无差错；也可因地制宜，建立区域性独立施工控制网，以满足本区域内的精度，达到贯通精度要求。当设计（和业主）单位提供的首级控制资料精度不太高时，更宜采用区域性（只针对单一一条隧道）的独立网。其优点：1）可避开首级控制的精度。仍可保持与首级控制精度一致（国家四等控制精度要求），而不影响施工的等级精度。具体作业方案：只利用首级控制两个点：同时起和闭一个点，（利用另一点作检核独立网的方位闭塞之用） 。采用闭合导线。2） 对发展隧道地下控制测量的等级，提供可发展空间。按一般首级控制等级都是国家的四等，施工单位要加密时，就只能为一级导级精度，如要再发展进洞的地下控制，就只能是二级导线，当洞长为两公里时，仅测距相对闭合差≤1/10000 一项，就直接影响到贯通误差达到± 0.10m（己超过国家规定的要求±0.05m）。因此，更宜采用区域性的独立网。7.2.2 地下控制测量按国家一级导线要求实施：如下图地下控制测量导线略图第六站第五站第四站第一站第三站第二站BACCBA1) 每一洞口...
