隧道施工测量方案设计

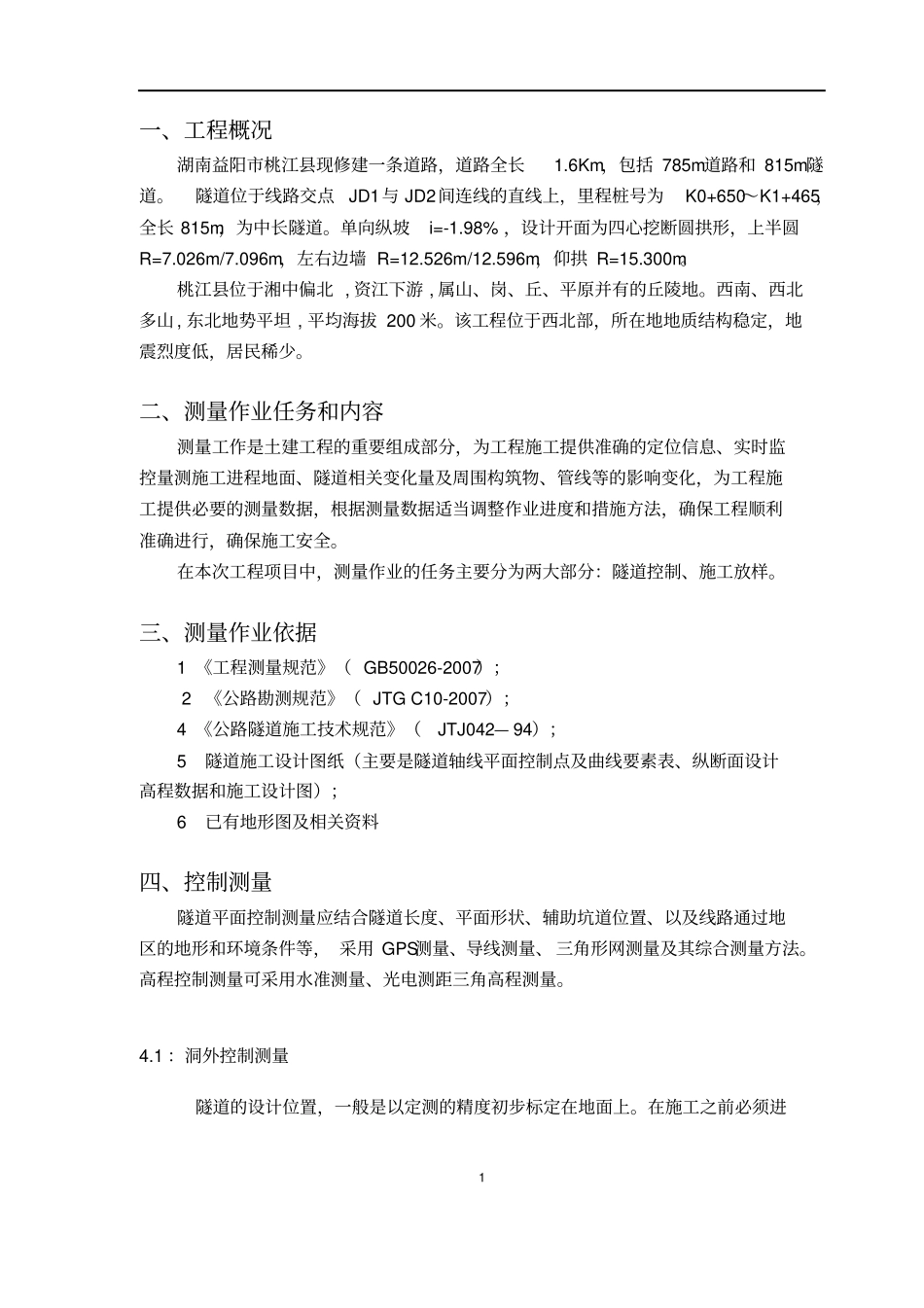

1 一、工程概况湖南益阳市桃江县现修建一条道路，道路全长1.6Km，包括 785m道路和 815m隧道。隧道位于线路交点JD1与 JD2间连线的直线上，里程桩号为K0+650～K1+465，全长 815m，为中长隧道。单向纵坡i=-1.98% ，设计开面为四心挖断圆拱形，上半圆R=7.026m/7.096m，左右边墙 R=12.526m/12.596m，仰拱 R=15.300m。桃江县位于湘中偏北 , 资江下游 , 属山、岗、丘、平原并有的丘陵地。西南、西北多山 , 东北地势平坦 , 平均海拔 200 米。该工程位于西北部，所在地地质结构稳定，地震烈度低，居民稀少。二、测量作业任务和内容测量工作是土建工程的重要组成部分，为工程施工提供准确的定位信息、实时监控量测施工进程地面、隧道相关变化量及周围构筑物、管线等的影响变化，为工程施工提供必要的测量数据，根据测量数据适当调整作业进度和措施方法，确保工程顺利准确进行，确保施工安全。在本次工程项目中，测量作业的任务主要分为两大部分：隧道控制、施工放样。三、测量作业依据1 《工程测量规范》（ GB50026-2007）； 2 《公路勘测规范》（ JTG C10-2007）；4 《公路隧道施工技术规范》（JTJ042— 94）；5 隧道施工设计图纸（主要是隧道轴线平面控制点及曲线要素表、纵断面设计高程数据和施工设计图）；6 已有地形图及相关资料四、控制测量隧道平面控制测量应结合隧道长度、平面形状、辅助坑道位置、以及线路通过地区的地形和环境条件等， 采用 GPS测量、导线测量、 三角形网测量及其综合测量方法。高程控制测量可采用水准测量、光电测距三角高程测量。4.1 ：洞外控制测量隧道的设计位置，一般是以定测的精度初步标定在地面上。在施工之前必须进2 行施工复测，检查并确认两端洞口的中线控制桩（也称为洞口投点）的位量两部分。4.1.1 控制点的 置，它是进行洞内施工测量的主要依据。主要包括平面控制测量和高程控制测 设置 1 、在每个洞口应测设不少于3 个平面控制点（包括洞口投点及其相联系的三角点或导线点） 2 个高程控制点。 2 、直线隧道上，两端洞口应各确定一个中线控制桩，以两桩连线作为隧道的中线； 3 、在曲线隧道上，应在两端洞口的切线上各确定两个间距不小于200 m的中线控制桩，以两条切线的交角和曲线要素为依据，来确定隧道中线的位置。 4 、平面控制网应尽可能包括隧道各洞口的中线控制点，这样既可以在施工测量时提高贯通精度，又可减少工作量。 5 、同时进行高程控制测量，联测...
