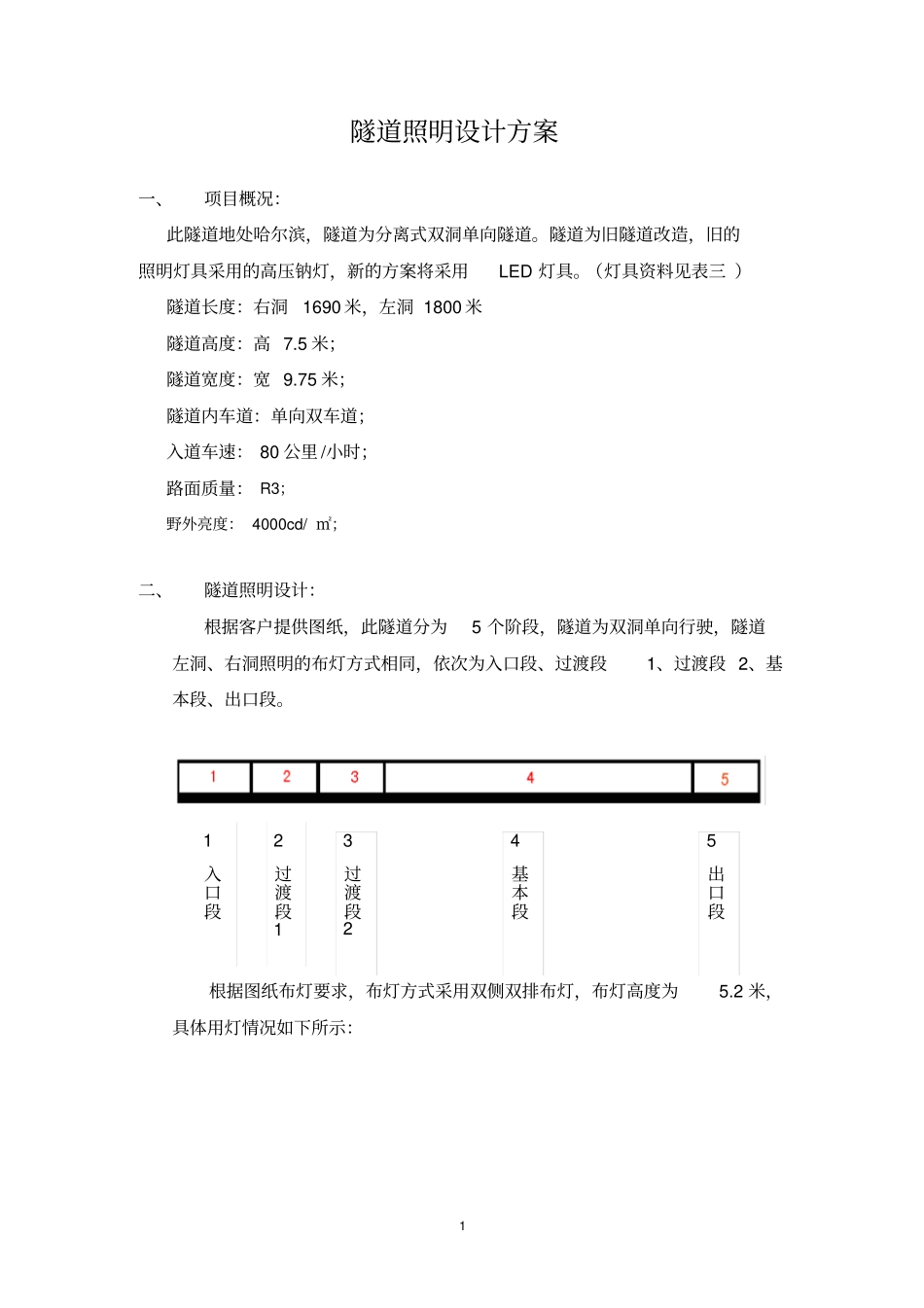

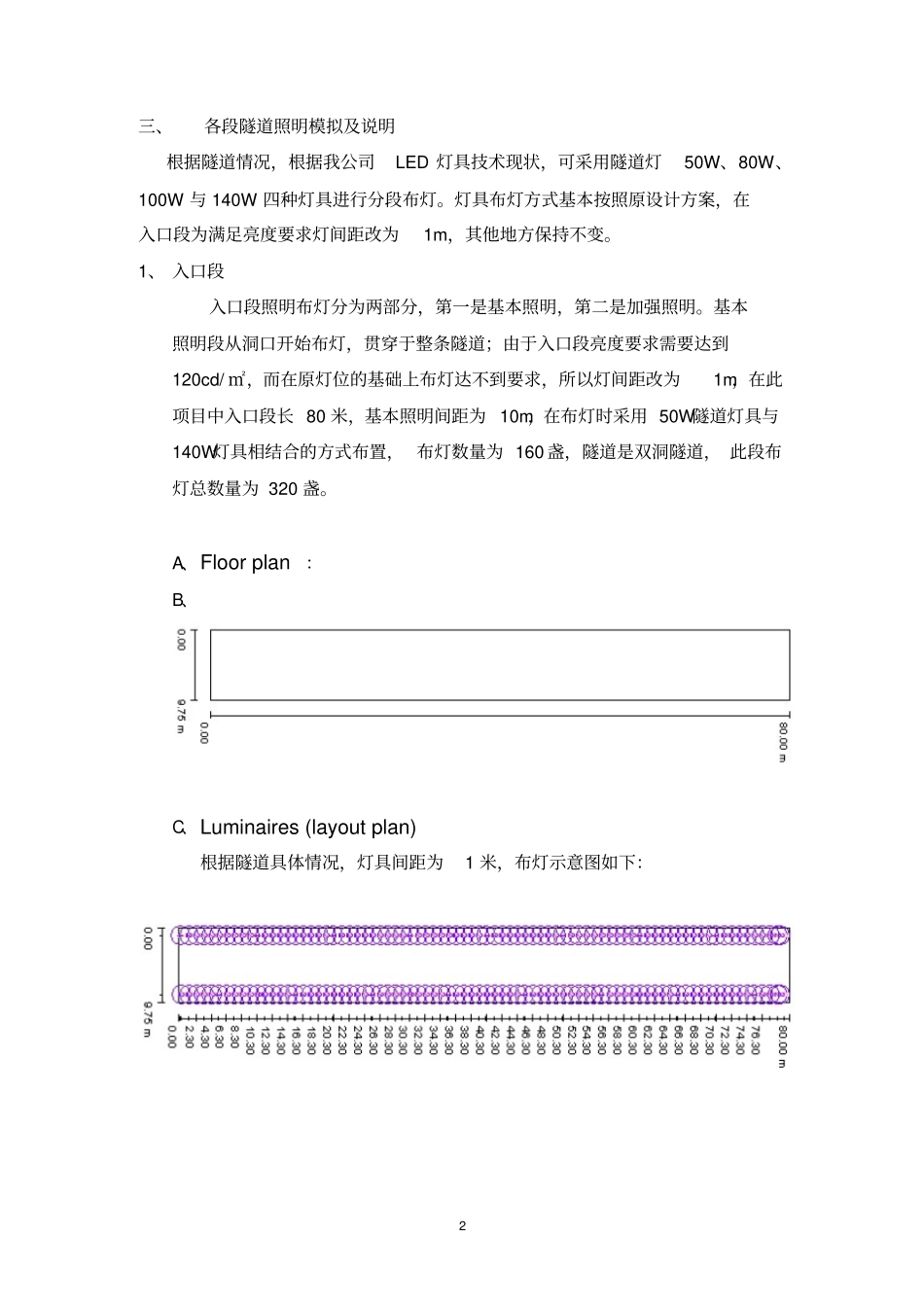

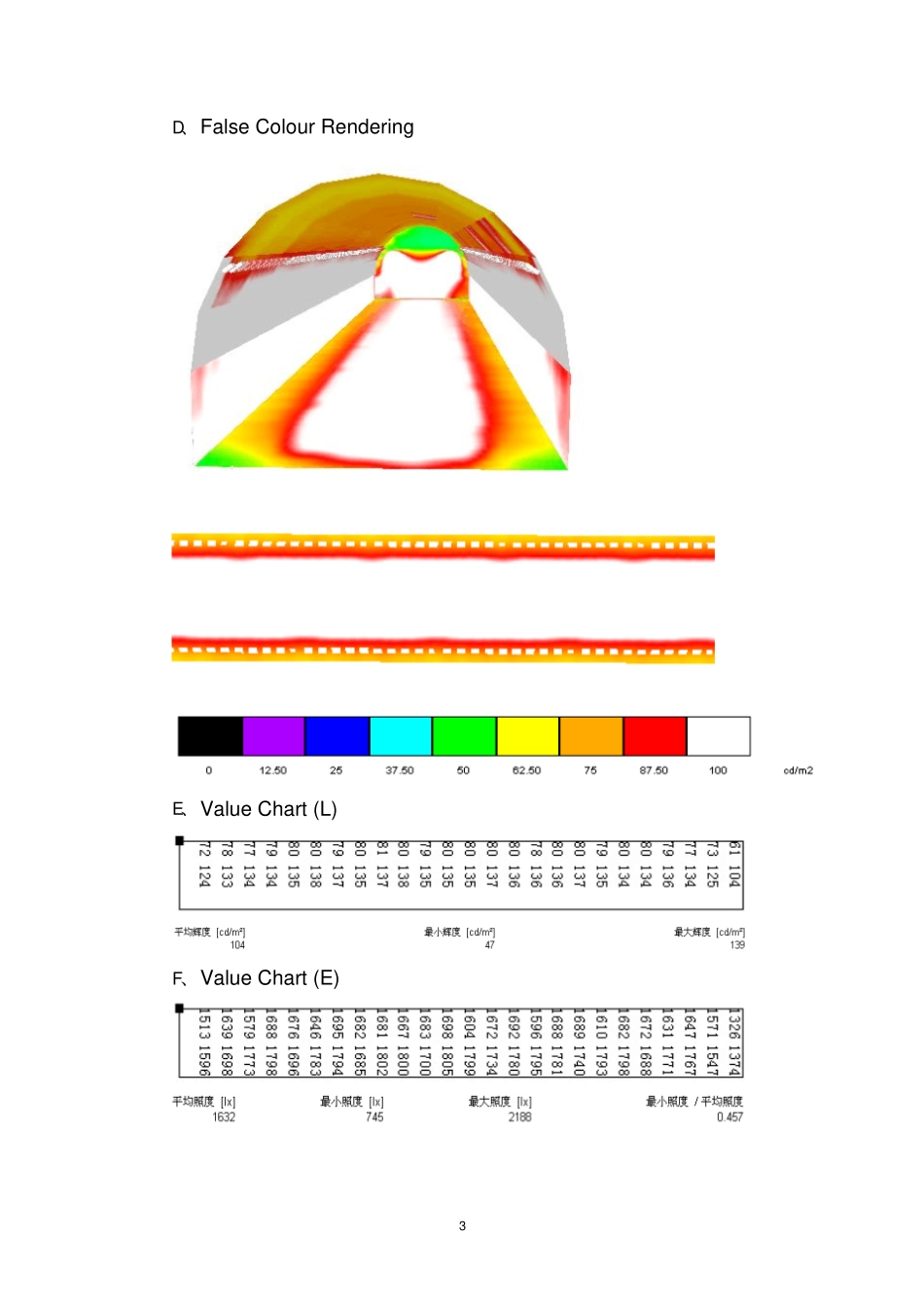

1 隧道照明设计方案一、项目概况：此隧道地处哈尔滨，隧道为分离式双洞单向隧道。隧道为旧隧道改造，旧的照明灯具采用的高压钠灯，新的方案将采用LED 灯具。（灯具资料见表三 ）隧道长度：右洞1690 米，左洞 1800 米隧道高度：高 7.5 米；隧道宽度：宽 9.75 米；隧道内车道：单向双车道；入道车速： 80 公里 /小时；路面质量： R3；野外亮度： 4000cd/ ㎡；二、隧道照明设计：根据客户提供图纸，此隧道分为5 个阶段，隧道为双洞单向行驶，隧道左洞、右洞照明的布灯方式相同，依次为入口段、过渡段1、过渡段 2、基本段、出口段。根据图纸布灯要求，布灯方式采用双侧双排布灯，布灯高度为5.2 米，具体用灯情况如下所示：1 入口段2 过渡段1 3 过渡段2 4 基本段5 出口段2 三、各段隧道照明模拟及说明根据隧道情况，根据我公司LED 灯具技术现状，可采用隧道灯50W、80W、100W 与 140W 四种灯具进行分段布灯。灯具布灯方式基本按照原设计方案，在入口段为满足亮度要求灯间距改为1m，其他地方保持不变。1、 入口段入口段照明布灯分为两部分，第一是基本照明，第二是加强照明。基本照明段从洞口开始布灯，贯穿于整条隧道；由于入口段亮度要求需要达到120cd/ ㎡，而在原灯位的基础上布灯达不到要求，所以灯间距改为1m，在此项目中入口段长 80 米，基本照明间距为 10m，在布灯时采用 50W隧道灯具与140W灯具相结合的方式布置， 布灯数量为 160 盏，隧道是双洞隧道， 此段布灯总数量为 320 盏。A、Floor plan：B、C、Luminaires (layout plan)根据隧道具体情况，灯具间距为1 米，布灯示意图如下：3 D、False Colour RenderingE、Value Chart (L)F、Value Chart (E)4 2、 过渡段 1过渡段的照明设计， 为了使驾驶者从明亮的隧道外进入光线较弱的隧道中，有较好的适应过程，在入口段之后，因此仍然需要较强的光线，原设计亮度为 40cd/㎡。过渡段 1 总长为 70m，采用 50W 与 140W 隧道灯相结合的方式布灯，按照原灯位以2.5 米间距，需布灯56 盏，双洞总为 112 盏。A、 Floor plan：B、Luminaires (layout plan)C、False Colour Rendering5 D、Value Chart (L)E、Value Chart (E)3、 过渡段 2过渡段 2 的照明设计，为了使驾驶者从明亮的隧道外进入光线较弱的隧道中，有较好的适应过程，在此过渡段中，原设计亮度要求为13cd/㎡，采用 50W 与 100W 隧道灯相结合的方式，按照...
