隧道超前小导管施工工艺

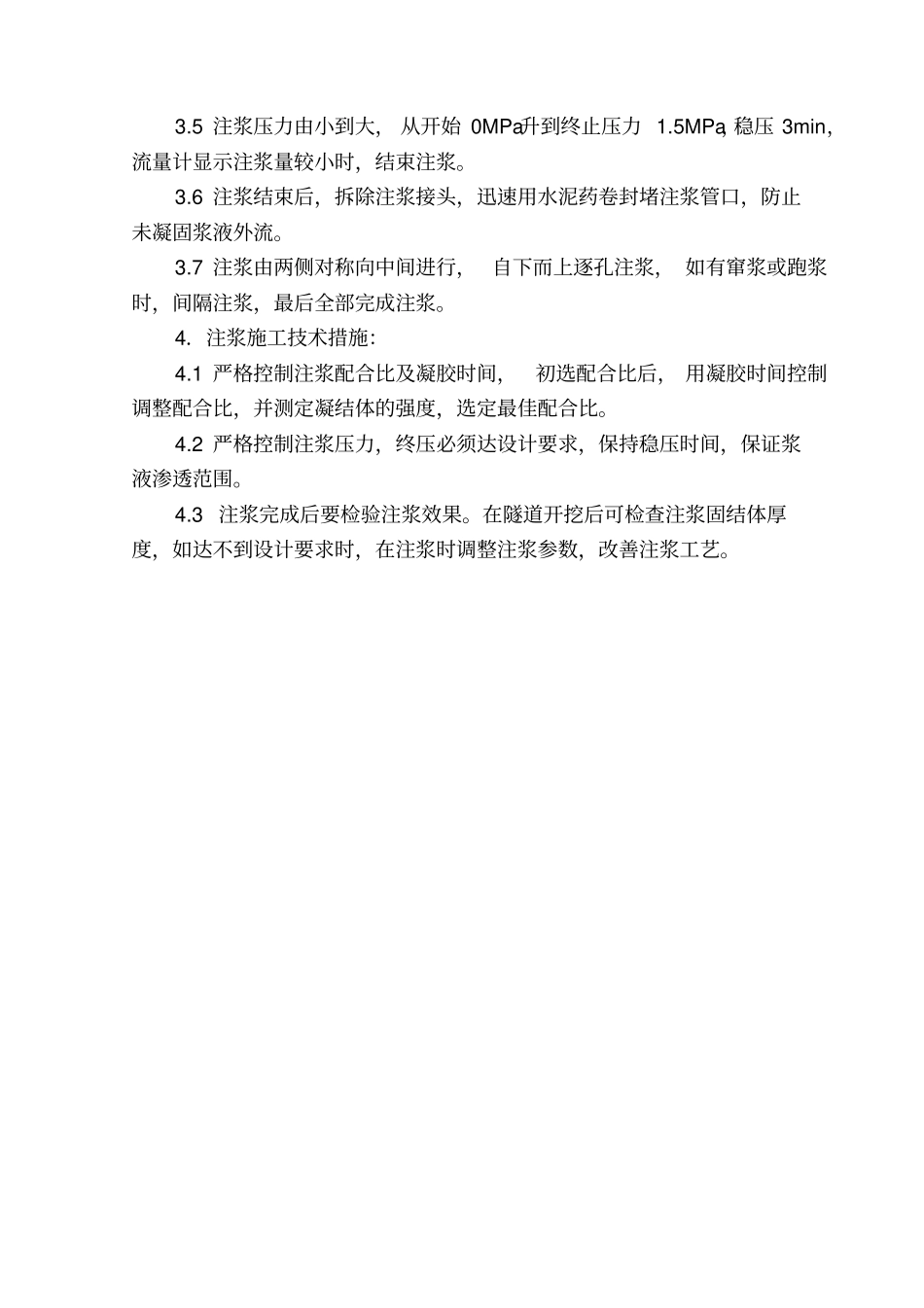

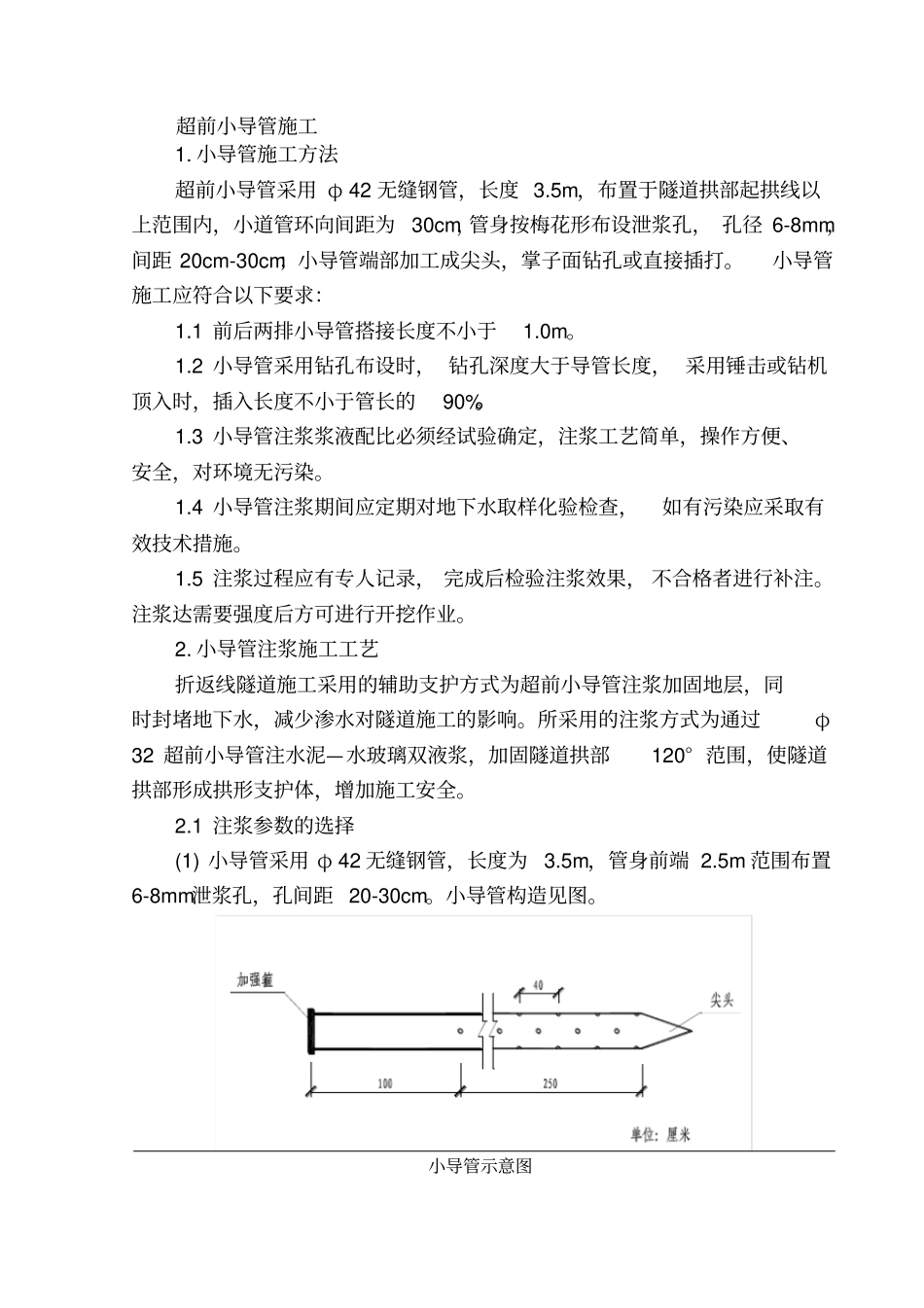

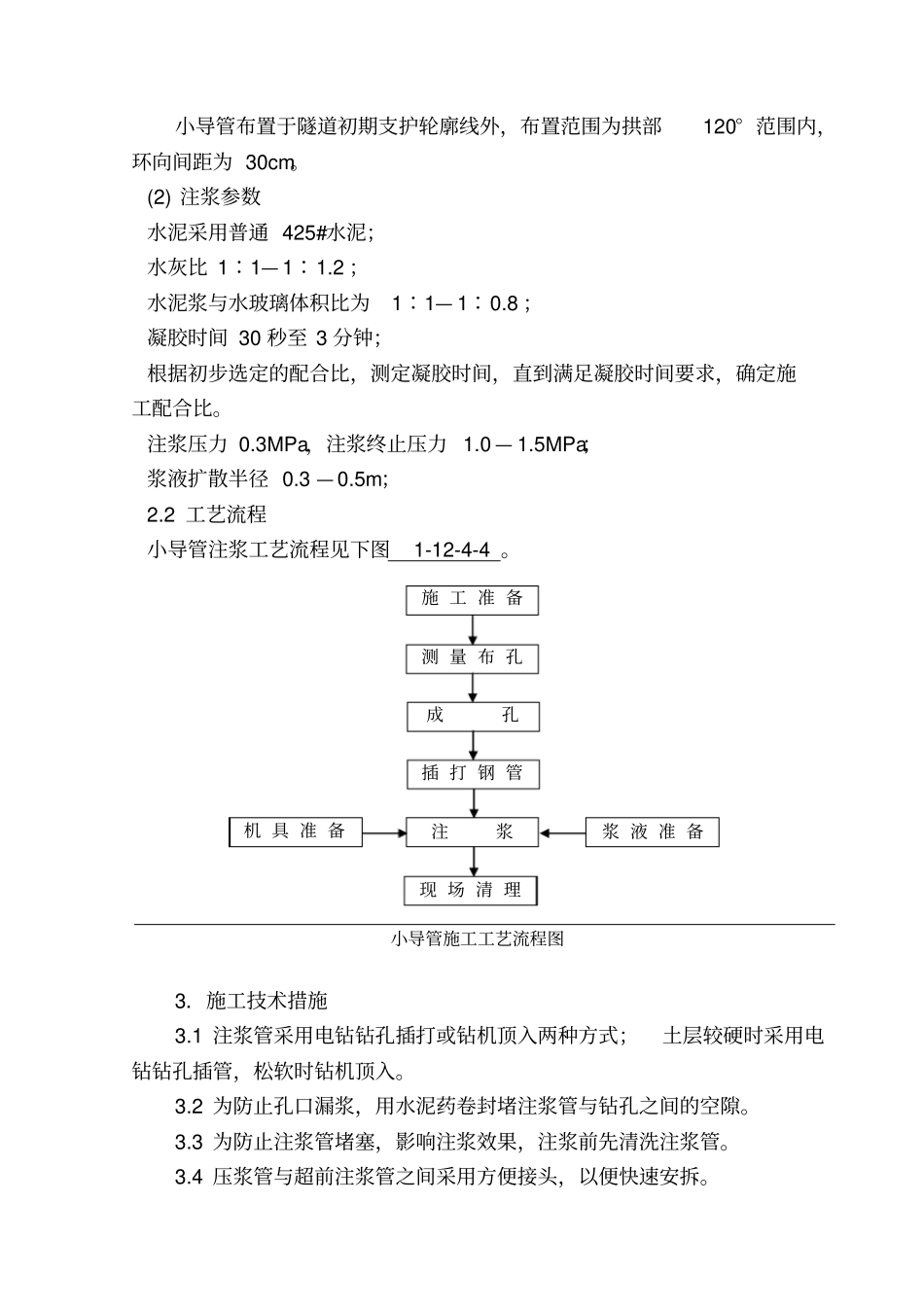

超前小导管施工1. 小导管施工方法超前小导管采用 φ 42 无缝钢管，长度 3.5m，布置于隧道拱部起拱线以上范围内，小道管环向间距为30cm，管身按梅花形布设泄浆孔， 孔径 6-8mm，间距 20cm-30cm；小导管端部加工成尖头，掌子面钻孔或直接插打。小导管施工应符合以下要求：1.1 前后两排小导管搭接长度不小于1.0m。1.2 小导管采用钻孔布设时， 钻孔深度大于导管长度， 采用锤击或钻机顶入时，插入长度不小于管长的90%。1.3 小导管注浆浆液配比必须经试验确定，注浆工艺简单，操作方便、安全，对环境无污染。1.4 小导管注浆期间应定期对地下水取样化验检查，如有污染应采取有效技术措施。1.5 注浆过程应有专人记录， 完成后检验注浆效果， 不合格者进行补注。注浆达需要强度后方可进行开挖作业。2. 小导管注浆施工工艺折返线隧道施工采用的辅助支护方式为超前小导管注浆加固地层，同时封堵地下水，减少渗水对隧道施工的影响。所采用的注浆方式为通过φ32 超前小导管注水泥—水玻璃双液浆，加固隧道拱部120° 范围，使隧道拱部形成拱形支护体，增加施工安全。2.1 注浆参数的选择(1) 小导管采用 φ 42 无缝钢管，长度为3.5m，管身前端 2.5m 范围布置6-8mm泄浆孔，孔间距 20-30cm。小导管构造见图。小导管示意图小导管布置于隧道初期支护轮廓线外，布置范围为拱部120° 范围内，环向间距为 30cm。(2) 注浆参数水泥采用普通 425#水泥；水灰比 1∶1— 1∶1.2 ；水泥浆与水玻璃体积比为1∶1— 1∶0.8 ；凝胶时间 30 秒至 3 分钟；根据初步选定的配合比，测定凝胶时间，直到满足凝胶时间要求，确定施工配合比。注浆压力 0.3MPa，注浆终止压力 1.0 — 1.5MPa；浆液扩散半径 0.3 — 0.5m；2.2 工艺流程小导管注浆工艺流程见下图1-12-4-4 。小导管施工工艺流程图3．施工技术措施3.1 注浆管采用电钻钻孔插打或钻机顶入两种方式；土层较硬时采用电钻钻孔插管，松软时钻机顶入。3.2 为防止孔口漏浆，用水泥药卷封堵注浆管与钻孔之间的空隙。3.3 为防止注浆管堵塞，影响注浆效果，注浆前先清洗注浆管。3.4 压浆管与超前注浆管之间采用方便接头，以便快速安拆。施 工 准 备测 量 布 孔成孔插 打 钢 管注浆现 场 清 理浆 液 准 备机 具 准 备3.5 注浆压力由小到大， 从开始 0MPa升到终止压力 1.5MPa，稳压 3min，流量计显示注浆量较小时，结束注浆。3.6 注浆结束后，拆除注浆接头，迅速...
