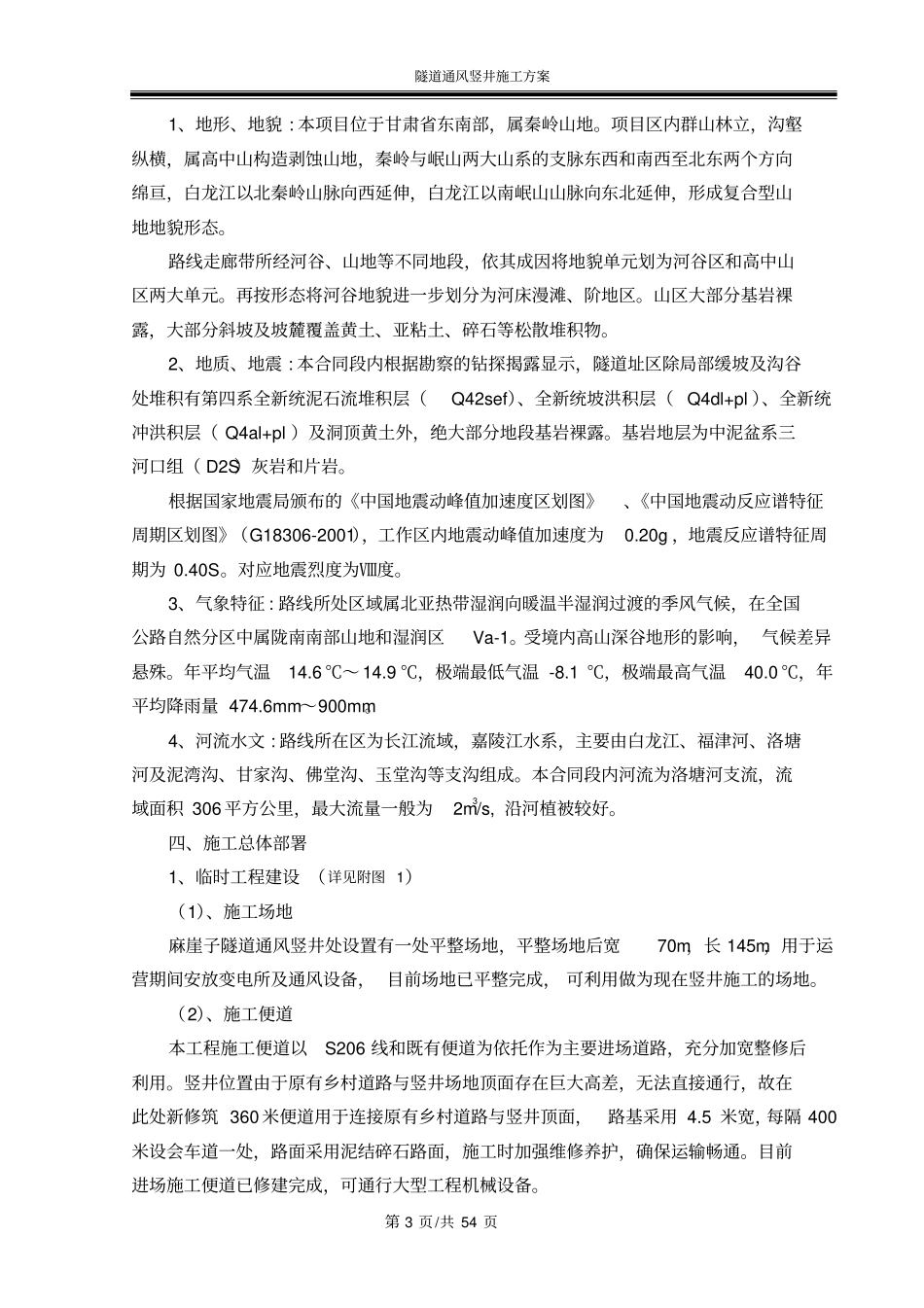

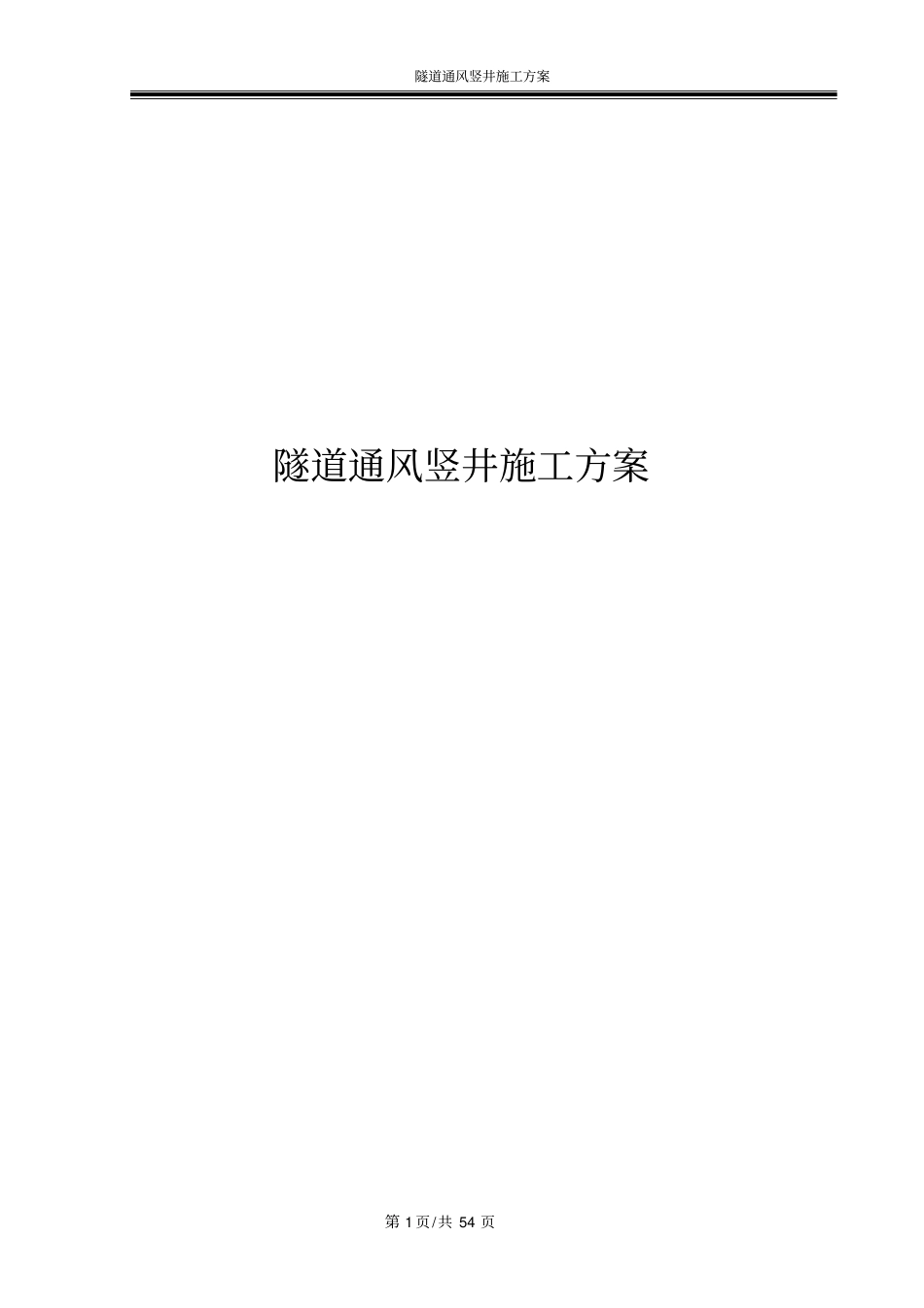

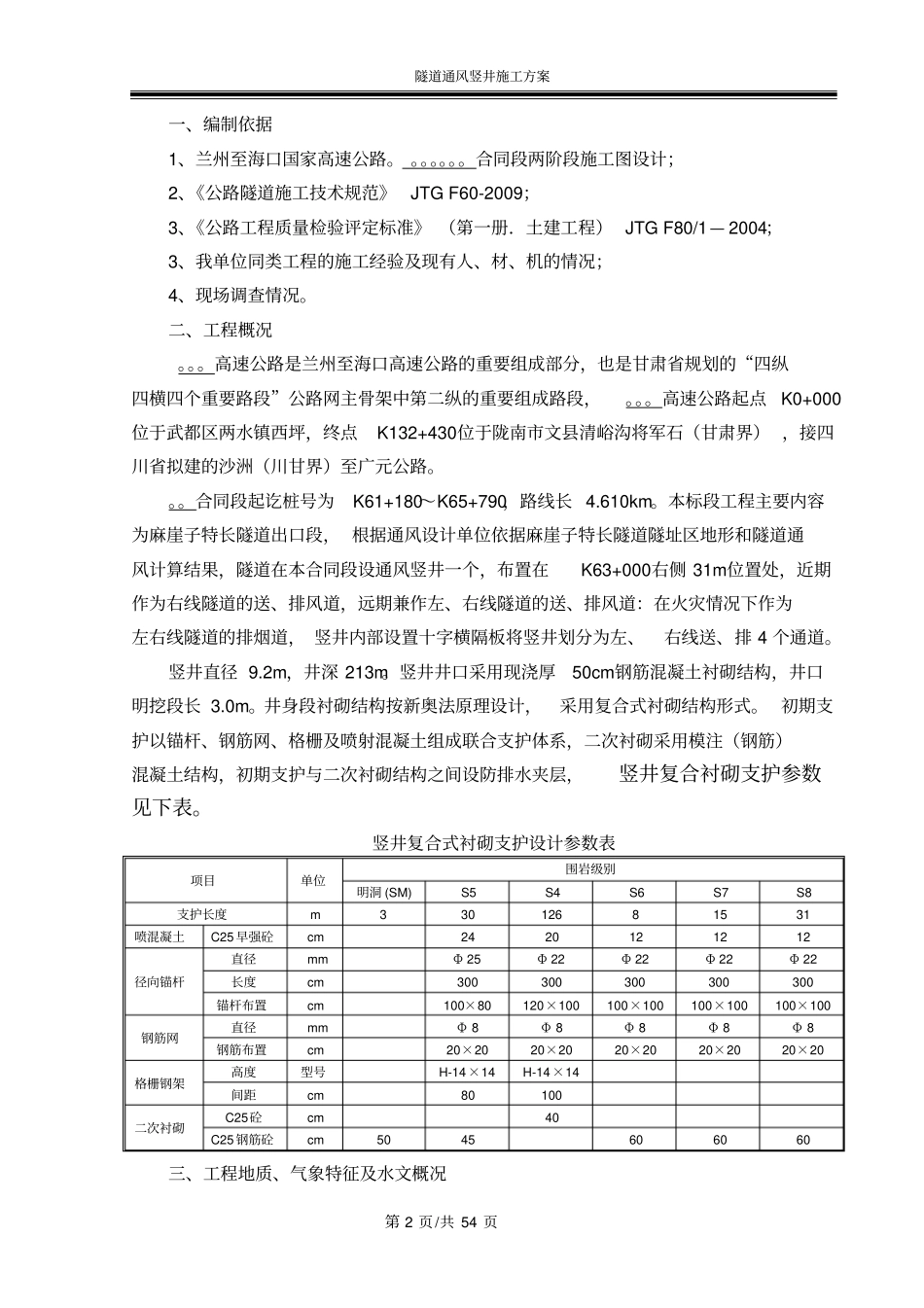

隧道通风竖井施工方案第 1 页/共 54 页隧道通风竖井施工方案隧道通风竖井施工方案第 2 页/共 54 页一、编制依据1、兰州至海口国家高速公路。 。。。。。。合同段两阶段施工图设计；2、《公路隧道施工技术规范》JTG F60-2009；3、《公路工程质量检验评定标准》 （第一册．土建工程） JTG F80/1— 2004；3、我单位同类工程的施工经验及现有人、材、机的情况；4、现场调查情况。二、工程概况。。。高速公路是兰州至海口高速公路的重要组成部分，也是甘肃省规划的“四纵四横四个重要路段”公路网主骨架中第二纵的重要组成路段，。。。高速公路起点K0+000位于武都区两水镇西坪，终点K132+430位于陇南市文县清峪沟将军石（甘肃界） ，接四川省拟建的沙洲（川甘界）至广元公路。。。合同段起讫桩号为K61+180～K65+790，路线长 4.610km。本标段工程主要内容为麻崖子特长隧道出口段， 根据通风设计单位依据麻崖子特长隧道隧址区地形和隧道通风计算结果，隧道在本合同段设通风竖井一个，布置在K63+000右侧 31m位置处，近期作为右线隧道的送、排风道，远期兼作左、右线隧道的送、排风道：在火灾情况下作为左右线隧道的排烟道， 竖井内部设置十字横隔板将竖井划分为左、右线送、排 4 个通道。竖井直径 9.2m，井深 213m。竖井井口采用现浇厚50cm钢筋混凝土衬砌结构，井口明挖段长 3.0m。井身段衬砌结构按新奥法原理设计，采用复合式衬砌结构形式。 初期支护以锚杆、钢筋网、格栅及喷射混凝土组成联合支护体系，二次衬砌采用模注（钢筋）混凝土结构，初期支护与二次衬砌结构之间设防排水夹层，竖井复合衬砌支护参数见下表。竖井复合式衬砌支护设计参数表项目单位围岩级别明洞 (SM) S5 S4 S6 S7 S8 支护长度m 3 30 126 8 15 31 喷混凝土C25 早强砼cm 24 20 12 12 12 径向锚杆直径mm Φ 25 Φ 22 Φ 22 Φ 22 Φ 22 长度cm 300 300 300 300 300 锚杆布置cm 100×80 120×100 100×100 100×100 100×100 钢筋网直径mm Φ 8 Φ 8 Φ 8 Φ 8 Φ 8 钢筋布置cm 20×20 20×20 20×20 20×20 20×20 格栅钢架高度型号H-14×14 H-14×14 间距cm 80 100 二次衬砌C25砼cm 40 C25 钢筋砼cm 50 45 60 60 60 三、工程地质、气象特征及水文概况隧道通风竖井施工方案第 3 页/共 54 页1、地形、地貌 : 本项目位于甘肃省东南部，属秦岭山地。项目区内群山林立，沟壑纵...
