隧道锚杆现场施工方法

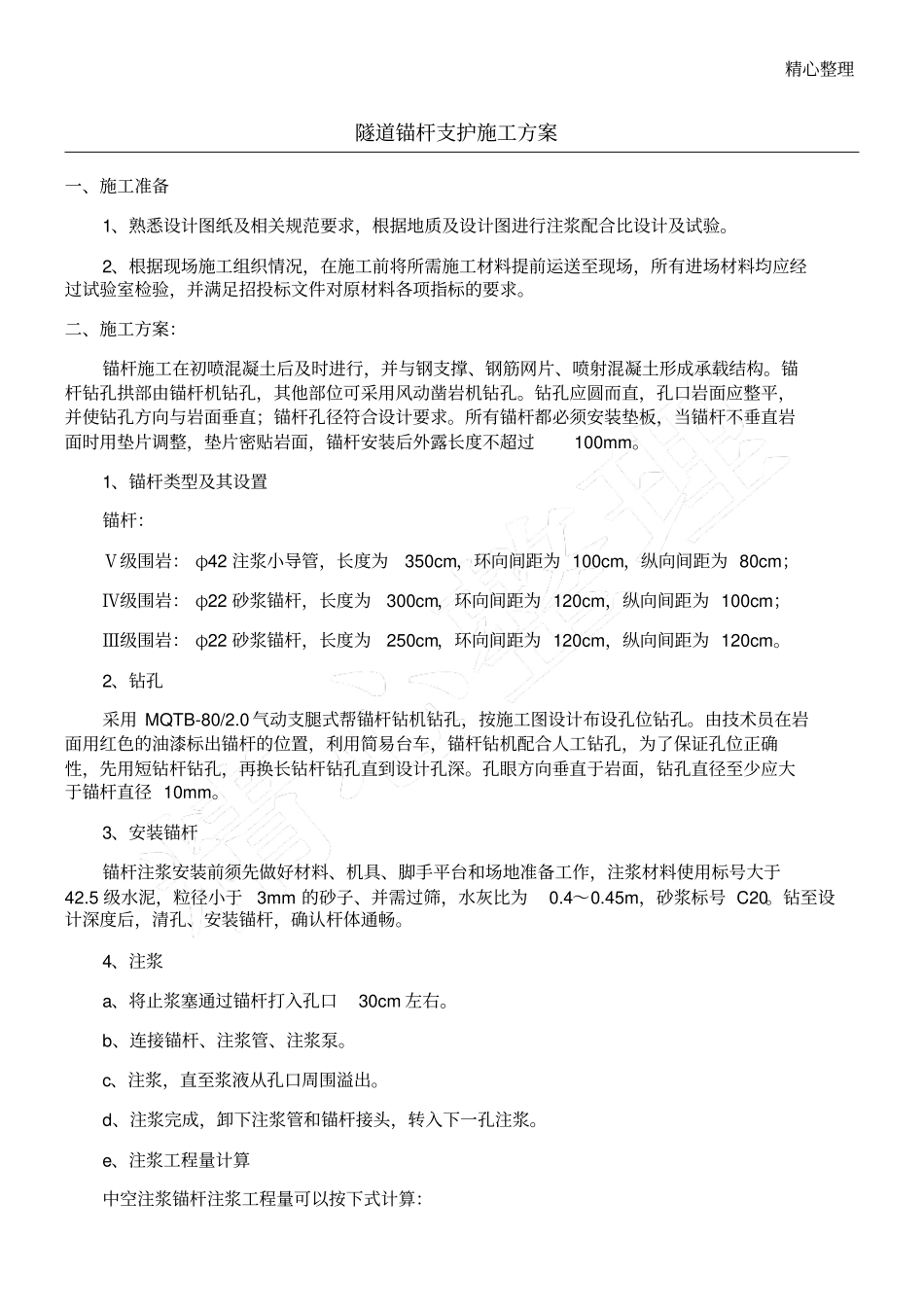

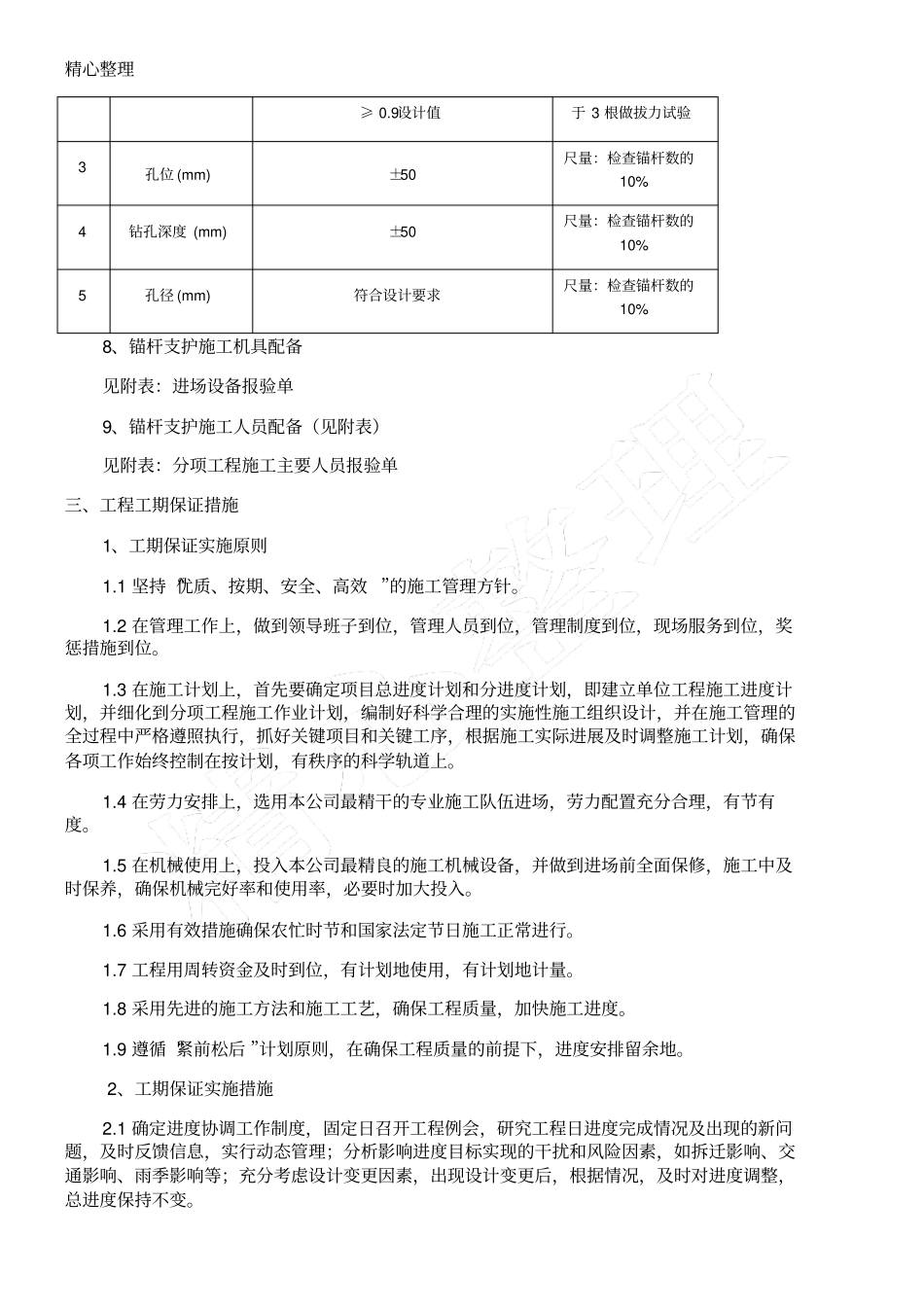

精心整理隧道锚杆支护施工方案一、施工准备1、熟悉设计图纸及相关规范要求，根据地质及设计图进行注浆配合比设计及试验。2、根据现场施工组织情况，在施工前将所需施工材料提前运送至现场，所有进场材料均应经过试验室检验，并满足招投标文件对原材料各项指标的要求。二、施工方案：锚杆施工在初喷混凝土后及时进行，并与钢支撑、钢筋网片、喷射混凝土形成承载结构。锚杆钻孔拱部由锚杆机钻孔，其他部位可采用风动凿岩机钻孔。钻孔应圆而直，孔口岩面应整平，并使钻孔方向与岩面垂直；锚杆孔径符合设计要求。所有锚杆都必须安装垫板，当锚杆不垂直岩面时用垫片调整，垫片密贴岩面，锚杆安装后外露长度不超过100mm。1、锚杆类型及其设置锚杆：Ⅴ级围岩： φ42 注浆小导管，长度为350cm，环向间距为 100cm，纵向间距为 80cm；Ⅳ级围岩： φ22 砂浆锚杆，长度为300cm，环向间距为 120cm，纵向间距为 100cm；Ⅲ级围岩： φ22 砂浆锚杆，长度为250cm，环向间距为 120cm，纵向间距为 120cm。2、钻孔采用 MQTB-80/2.0 气动支腿式帮锚杆钻机钻孔，按施工图设计布设孔位钻孔。由技术员在岩面用红色的油漆标出锚杆的位置，利用简易台车，锚杆钻机配合人工钻孔，为了保证孔位正确性，先用短钻杆钻孔，再换长钻杆钻孔直到设计孔深。孔眼方向垂直于岩面，钻孔直径至少应大于锚杆直径 10mm。3、安装锚杆锚杆注浆安装前须先做好材料、机具、脚手平台和场地准备工作，注浆材料使用标号大于42.5 级水泥，粒径小于3mm 的砂子、并需过筛，水灰比为0.4～0.45m，砂浆标号 C20。钻至设计深度后，清孔、安装锚杆，确认杆体通畅。4、注浆a、将止浆塞通过锚杆打入孔口30cm 左右。b、连接锚杆、注浆管、注浆泵。c、注浆，直至浆液从孔口周围溢出。d、注浆完成，卸下注浆管和锚杆接头，转入下一孔注浆。e、注浆工程量计算中空注浆锚杆注浆工程量可以按下式计算：精心整理Q=3.14r2 ×hη β式中： r—浆液扩散半径h—压浆有效长度η —岩石裂隙率β —浆液在裂隙的有效充填系数。5、注浆锚杆施工工艺锚杆施工程序 : 材料准备→中空锚杆加工制作→测量布孔→锚杆机钻孔→清孔→成孔检查→锚杆安装→注浆→注浆检查→下道工序6、锚杆施工工艺控制要点6.1 打孔前做好量测工作，严格按设计要求布孔并做好标记，打孔偏差不大于±50mm；锚杆孔的孔轴方向满足施工图纸的要求，操作工把锚杆机钻杆的位置摆好并用定位块将其稳固地顶在岩面上。6.2 锚杆孔深、...
