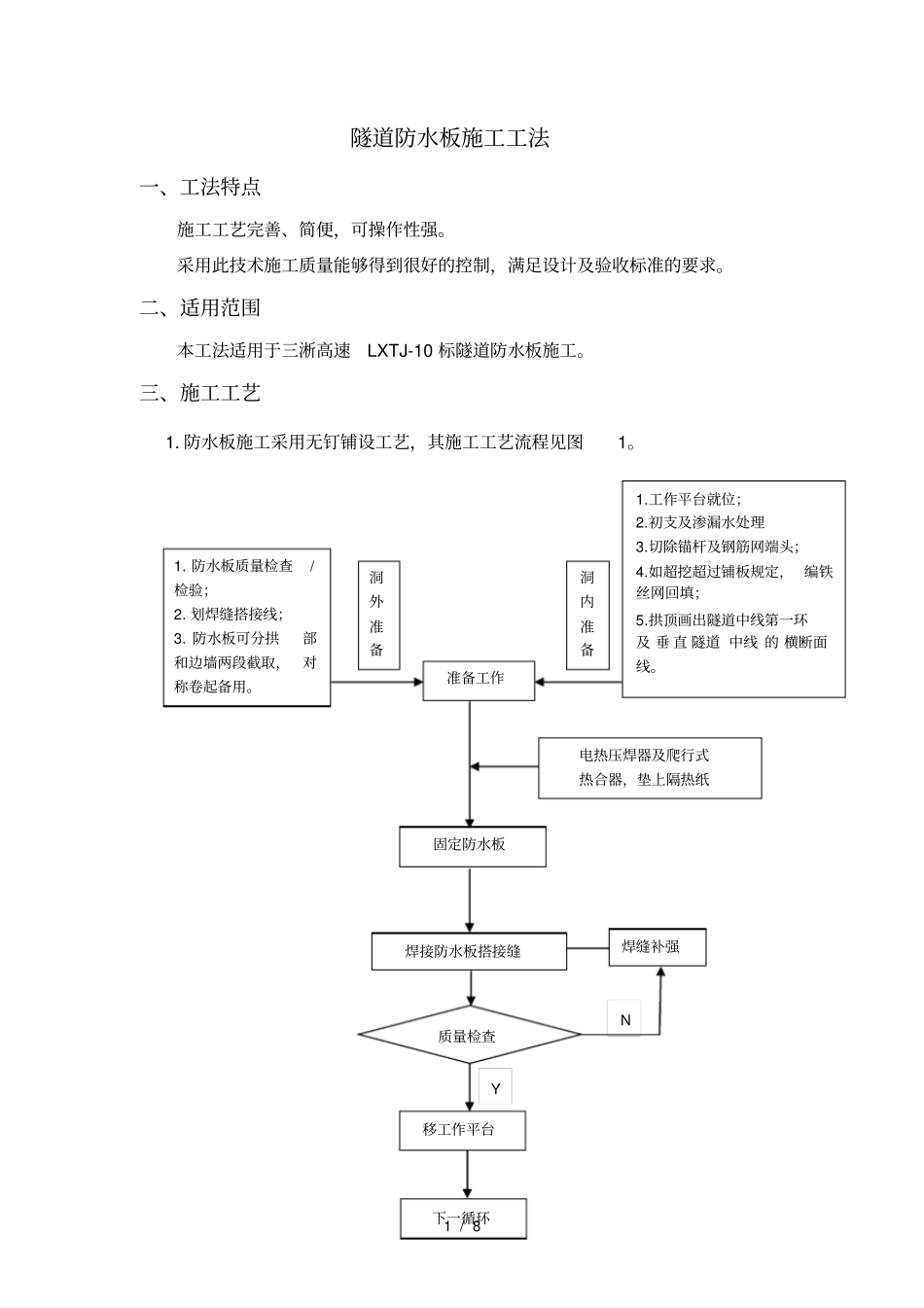

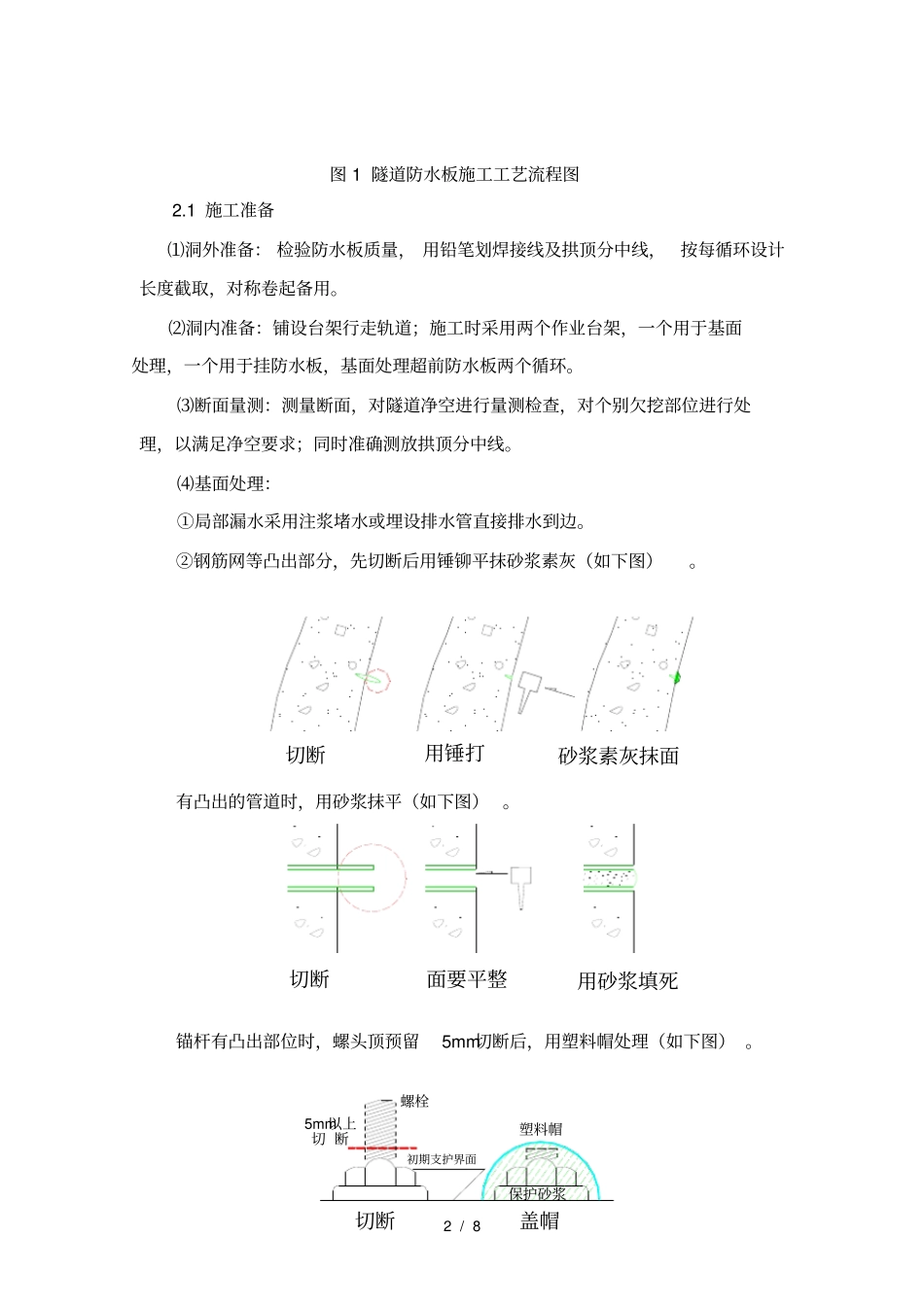

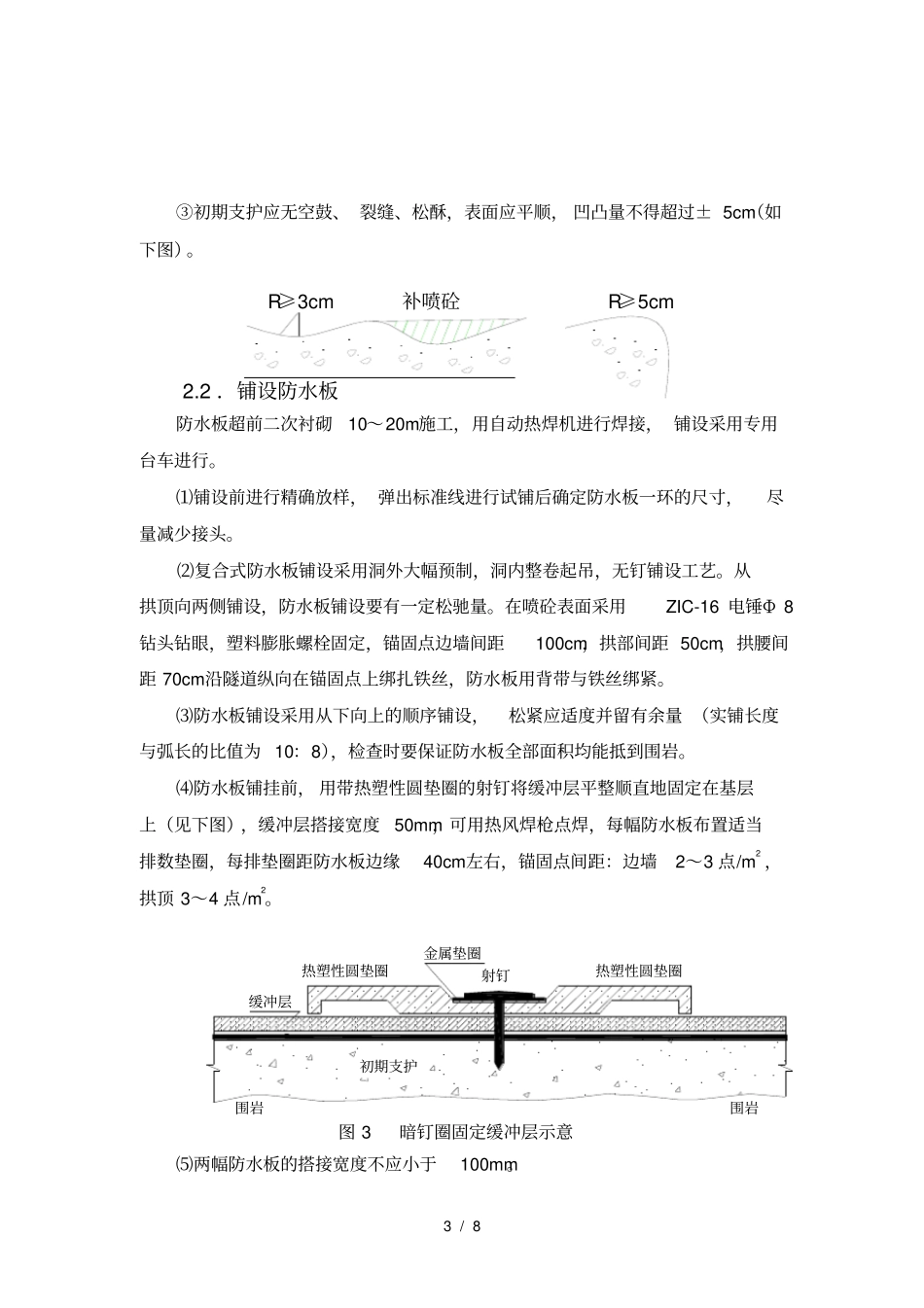

1 / 8 隧道防水板施工工法一、工法特点施工工艺完善、简便，可操作性强。采用此技术施工质量能够得到很好的控制，满足设计及验收标准的要求。二、适用范围本工法适用于三淅高速LXTJ-10 标隧道防水板施工。三、施工工艺1. 防水板施工采用无钉铺设工艺，其施工工艺流程见图1。N 1. 防水板质量检查/检验；2. 划焊缝搭接线；3. 防水板可分拱部和边墙两段截取，对称卷起备用。1.工作平台就位；2.初支及渗漏水处理3.切除锚杆及钢筋网端头；4.如超挖超过铺板规定， 编铁丝网回填；5.拱顶画出隧道中线第一环及 垂 直 隧道 中线 的 横断面线。准备工作洞外准备洞内准备电热压焊器及爬行式热合器，垫上隔热纸固定防水板焊缝补强Y 移工作平台下一循环焊接防水板搭接缝质量检查2 / 8 图 1 隧道防水板施工工艺流程图2.1 施工准备⑴洞外准备： 检验防水板质量， 用铅笔划焊接线及拱顶分中线，按每循环设计长度截取，对称卷起备用。⑵洞内准备：铺设台架行走轨道；施工时采用两个作业台架，一个用于基面处理，一个用于挂防水板，基面处理超前防水板两个循环。⑶断面量测：测量断面，对隧道净空进行量测检查，对个别欠挖部位进行处理，以满足净空要求；同时准确测放拱顶分中线。⑷基面处理：①局部漏水采用注浆堵水或埋设排水管直接排水到边。②钢筋网等凸出部分，先切断后用锤铆平抹砂浆素灰（如下图）。有凸出的管道时，用砂浆抹平（如下图） 。锚杆有凸出部位时，螺头顶预留5mm切断后，用塑料帽处理（如下图） 。切断用锤打砂浆素灰抹面切断面要平整用砂浆填死初期支护界面切断5mm以上切 断螺栓盖帽塑料帽保护砂浆3 / 8 ③初期支护应无空鼓、 裂缝、松酥，表面应平顺， 凹凸量不得超过± 5cm（如下图）。2.2 ．铺设防水板防水板超前二次衬砌10～20m施工，用自动热焊机进行焊接， 铺设采用专用台车进行。⑴铺设前进行精确放样， 弹出标准线进行试铺后确定防水板一环的尺寸，尽量减少接头。⑵复合式防水板铺设采用洞外大幅预制，洞内整卷起吊，无钉铺设工艺。从拱顶向两侧铺设，防水板铺设要有一定松驰量。在喷砼表面采用ZIC-16 电锤Φ 8钻头钻眼，塑料膨胀螺栓固定，锚固点边墙间距100cm，拱部间距 50cm，拱腰间距 70cm沿隧道纵向在锚固点上绑扎铁丝，防水板用背带与铁丝绑紧。⑶防水板铺设采用从下向上的顺序铺设，松紧应适度并留有余量 （实铺长度与弧长的比值为 10：8），检查时要保证防水板全部面积均能抵到围岩...
