集成电路原理与设计重点内容总结

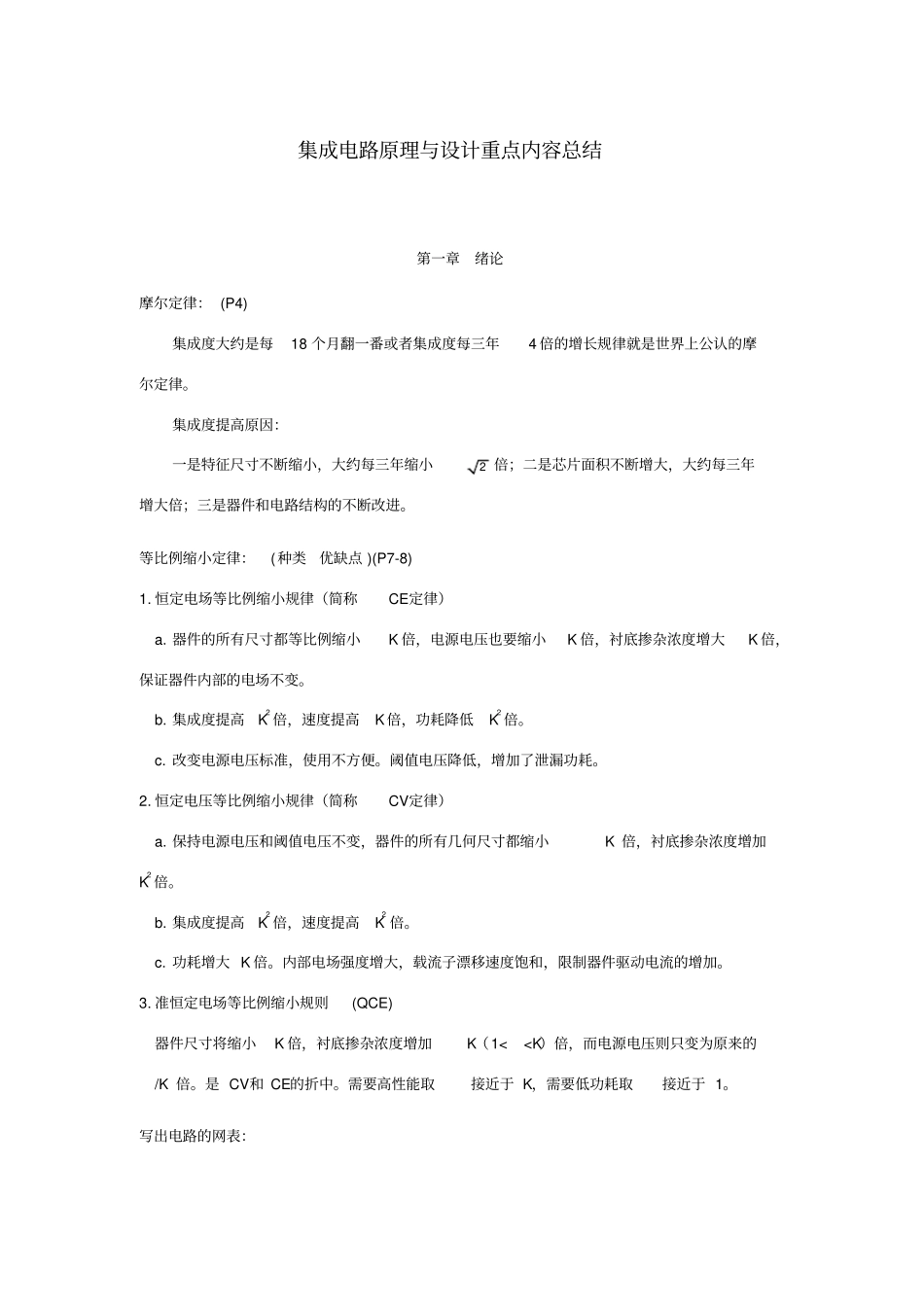

集成电路原理与设计重点内容总结第一章绪论摩尔定律： (P4)集成度大约是每18 个月翻一番或者集成度每三年4 倍的增长规律就是世界上公认的摩尔定律。集成度提高原因：一是特征尺寸不断缩小，大约每三年缩小2 倍；二是芯片面积不断增大，大约每三年增大倍；三是器件和电路结构的不断改进。等比例缩小定律：(种类优缺点 )(P7-8)1. 恒定电场等比例缩小规律（简称CE定律）a. 器件的所有尺寸都等比例缩小K 倍，电源电压也要缩小K 倍，衬底掺杂浓度增大K 倍，保证器件内部的电场不变。b. 集成度提高K2 倍，速度提高K倍，功耗降低K2 倍。c. 改变电源电压标准，使用不方便。阈值电压降低，增加了泄漏功耗。2. 恒定电压等比例缩小规律（简称CV定律）a. 保持电源电压和阈值电压不变，器件的所有几何尺寸都缩小K 倍，衬底掺杂浓度增加K2 倍。b. 集成度提高K2 倍，速度提高K2 倍。c. 功耗增大 K 倍。内部电场强度增大，载流子漂移速度饱和，限制器件驱动电流的增加。3. 准恒定电场等比例缩小规则(QCE)器件尺寸将缩小K 倍，衬底掺杂浓度增加K（1<
