集成电路复习资料

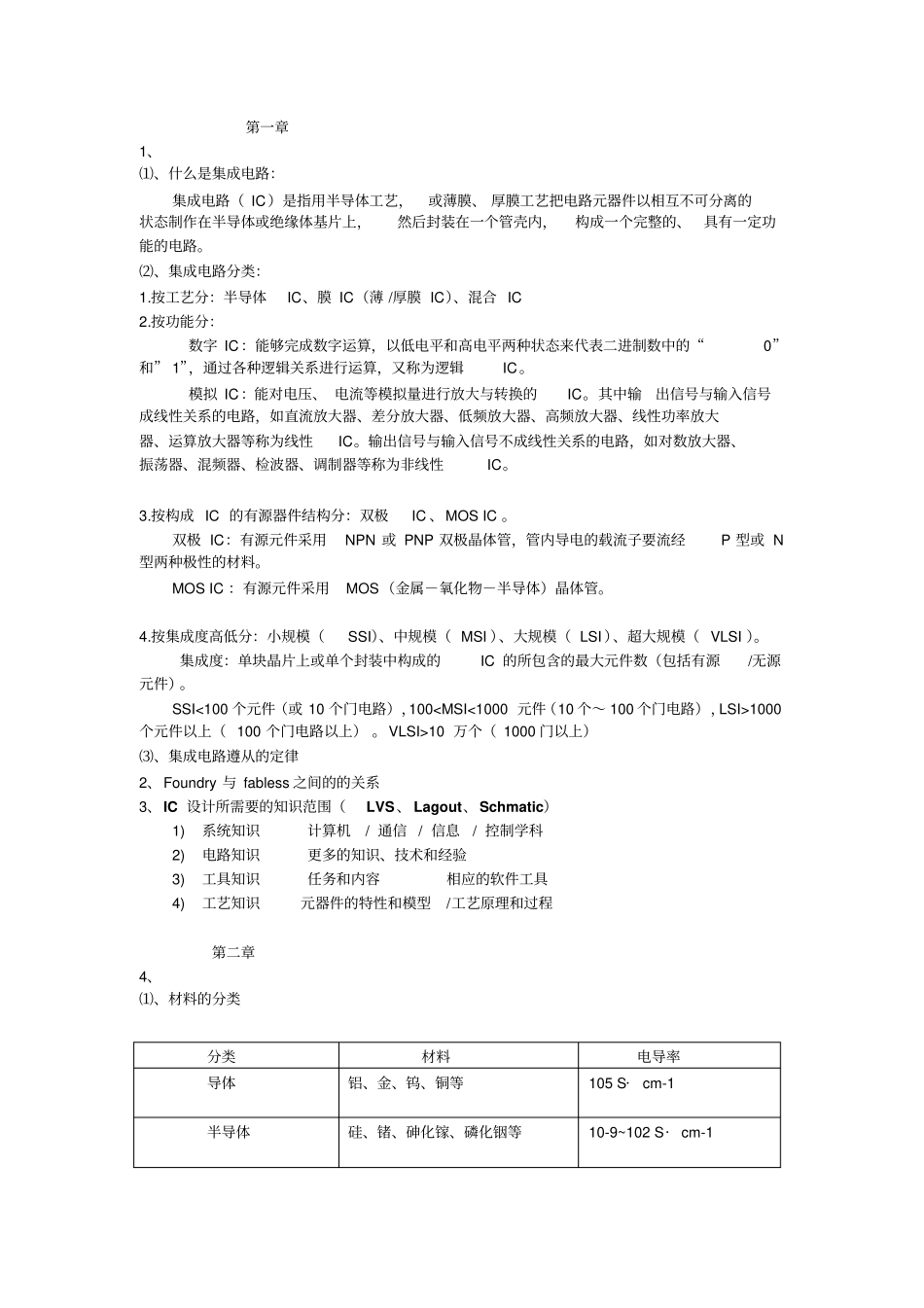

第一章1、⑴、什么是集成电路：集成电路（ IC）是指用半导体工艺，或薄膜、 厚膜工艺把电路元器件以相互不可分离的状态制作在半导体或绝缘体基片上，然后封装在一个管壳内，构成一个完整的、具有一定功能的电路。⑵、集成电路分类：1.按工艺分：半导体IC、膜 IC（薄 /厚膜 IC）、混合 IC 2.按功能分：数字 IC：能够完成数字运算，以低电平和高电平两种状态来代表二进制数中的“0”和” 1”，通过各种逻辑关系进行运算，又称为逻辑IC。模拟 IC：能对电压、 电流等模拟量进行放大与转换的IC。其中输出信号与输入信号成线性关系的电路，如直流放大器、差分放大器、低频放大器、高频放大器、线性功率放大器、运算放大器等称为线性IC。输出信号与输入信号不成线性关系的电路，如对数放大器、振荡器、混频器、检波器、调制器等称为非线性IC。3.按构成 IC 的有源器件结构分：双极IC 、MOS IC 。双极 IC：有源元件采用NPN 或 PNP 双极晶体管，管内导电的载流子要流经P 型或 N型两种极性的材料。MOS IC ：有源元件采用MOS（金属－氧化物－半导体）晶体管。4.按集成度高低分：小规模（SSI）、中规模（ MSI ）、大规模（ LSI ）、超大规模（ VLSI ）。集成度：单块晶片上或单个封装中构成的IC 的所包含的最大元件数（包括有源/无源元件）。SSI<100 个元件（或 10 个门电路），1001000个元件以上（ 100 个门电路以上） 。VLSI>10 万个（ 1000 门以上）⑶、集成电路遵从的定律2、Foundry 与 fabless 之间的的关系3、IC 设计所需要的知识范围（LVS、 Lagout、Schmatic）1) 系统知识计算机/ 通信 / 信息/ 控制学科2) 电路知识更多的知识、技术和经验3) 工具知识任务和内容相应的软件工具4) 工艺知识元器件的特性和模型/工艺原理和过程第二章4、⑴、材料的分类分类材料电导率导体铝、金、钨、铜等105 S·cm-1半导体硅、锗、砷化镓、磷化铟等10-9~102 S·cm-1⑵、半导体材料的特性1）通过掺杂可明显改变半导体的电导率。2）当半导体受到外界热的刺激时，导电能力将发生显著改变。3）光照可改变半导体的电导率。4）多种半导体结构中，当注入电流时，会发射光，从而可制造发光二极管和激光二极管。⑶、常用的最基本的IC 材料半导体材料在集成电路的制造中起着根本性的作用。硅，砷化镓和磷化铟是最基本的三种半导体材料2.2 硅(Si) 1.硅工艺生产的器件双极...
