雨棚脚手架施工方案

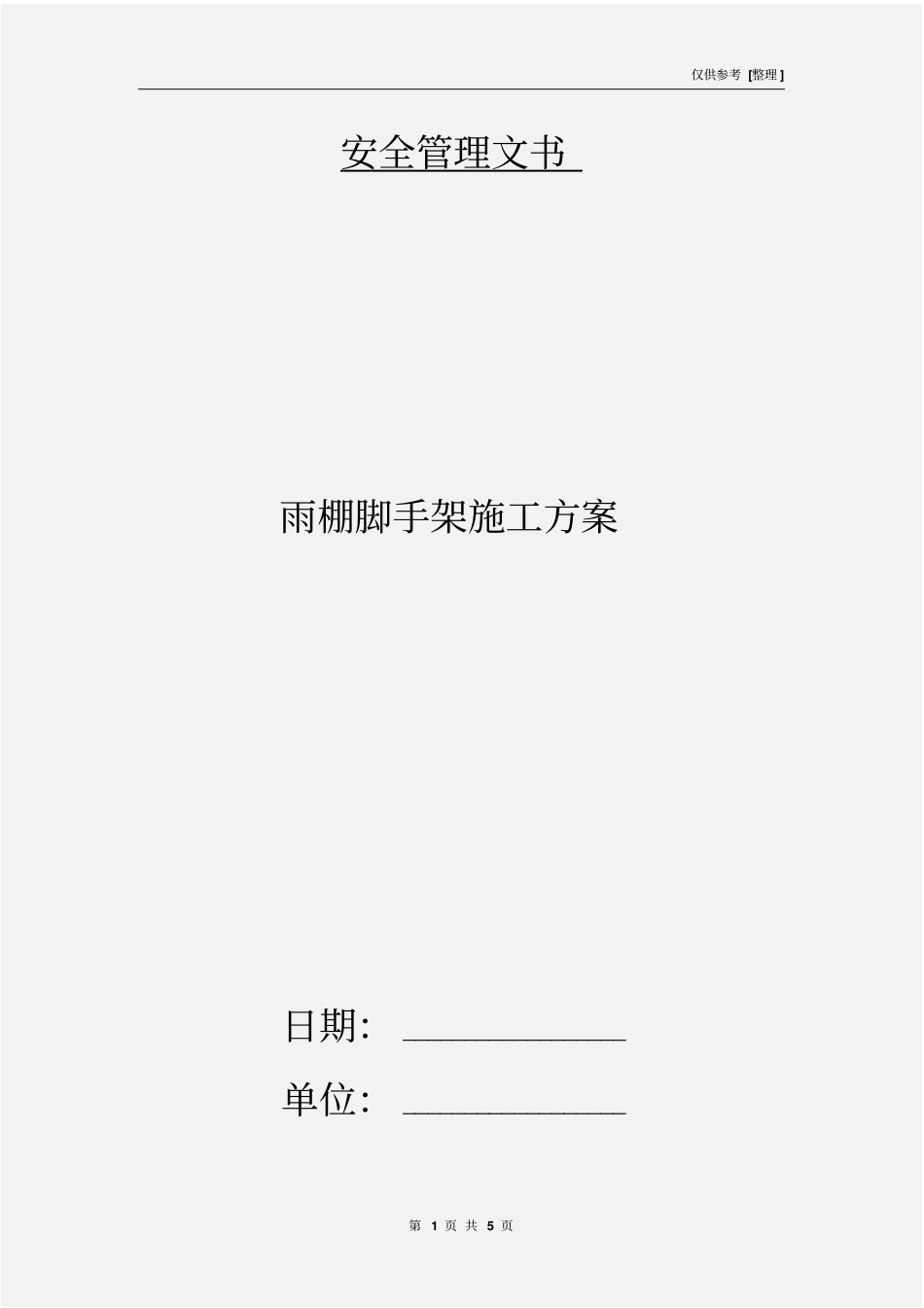

仅供参考 [整理 ] 第 1 页 共 5 页安全管理文书雨棚脚手架施工方案日期： __________________单位： __________________仅供参考 [整理 ] 第 2 页 共 5 页雨棚脚手架施工方案一、编制依据1、安德大厦外装饰工程施工图-- 裙楼门厅雨蓬部分2、规范、规程：《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2001 《建筑施工高处作业安全技术规范》JGJ80-91 《建筑施工安全检查标准》JGJ59-99 《北京市建筑工程施工安全操作规程》DBJ01-62-2002 二、工程概况本工程采用扣件式脚手架，搭设位置为南立面2-9 轴及西立面 G-L轴。脚手架为施工用脚手架， 钢梁施工时使用汽吊进行吊装，脚手架承受荷载主要是施工荷载。南立面搭设三排脚手架，沿2-9 轴通长搭设，立柱间距1.5 米，步距 1.5 米，柱子处脚手架距柱边450mm。脚手架搭设高度为0.00 以上7.0 米，雨蓬梁安装时外侧使用活动架辅助安装，施工时作业面上满铺脚手板。原有通道口保留，上部加斜撑加固，施工时所有材料不得放置在此部位（见附图）。西立面搭设满堂红脚手架，立柱间距1.5 米，步距 1.5 米。脚手架长度方向沿 G-L 轴通长搭设，宽度方向为2 轴向外 5.35 米。脚手架搭设高度为 0.00 以上 3 米，局部高度 0.00 以上 7 米。施工时作业面上满铺脚手板。（见附图）三、搭设要求1、架设的工具、材料的规格质量必须符合有关技术规定的要求。仅供参考 [整理 ] 第 3 页 共 5 页钢管采用外径 48mm，壁厚 3.5mm的焊接钢管，钢管及配套扣件必须有合格证及相关质量证明文件。钢管有严重腐蚀、压扁或裂纹的不得使用，禁止使用有脆裂、变形、滑丝等现象的扣件。严禁将外径48mm与 51mm的钢管混合使用。脚手板采用松木、 厚 5cm、宽 35~45cm，长度不小于 3.5m 的硬木板。2、架子管下必须加设垫板，垫板厚度不小于50mm。3、立杆采用对接接头，立杆与大横杆采用直角扣件连接。接头交错布置，两个相临立柱接头避免出现在同步同跨内，并在高度方向错开的距离不小于 50cm；各接头中心距主节点的距离不大于60cm。4、严格按照规定的尺寸进行搭设，控制好立杆的垂直偏差和横杆的水平偏差，立杆的垂直偏差不大于架高的1/200 ，横杆的水平偏差不大于架长的 1/300 ，且不大于 5cm。5、横杆用直角扣件与立柱扣紧；其长度大于3 跨、不小于 6m，同一步大横杆四周要交圈，固定钢柱位置处设双横杆。6、在距地面 20cm高度处设置纵横双向扫地杆。7、作业...
