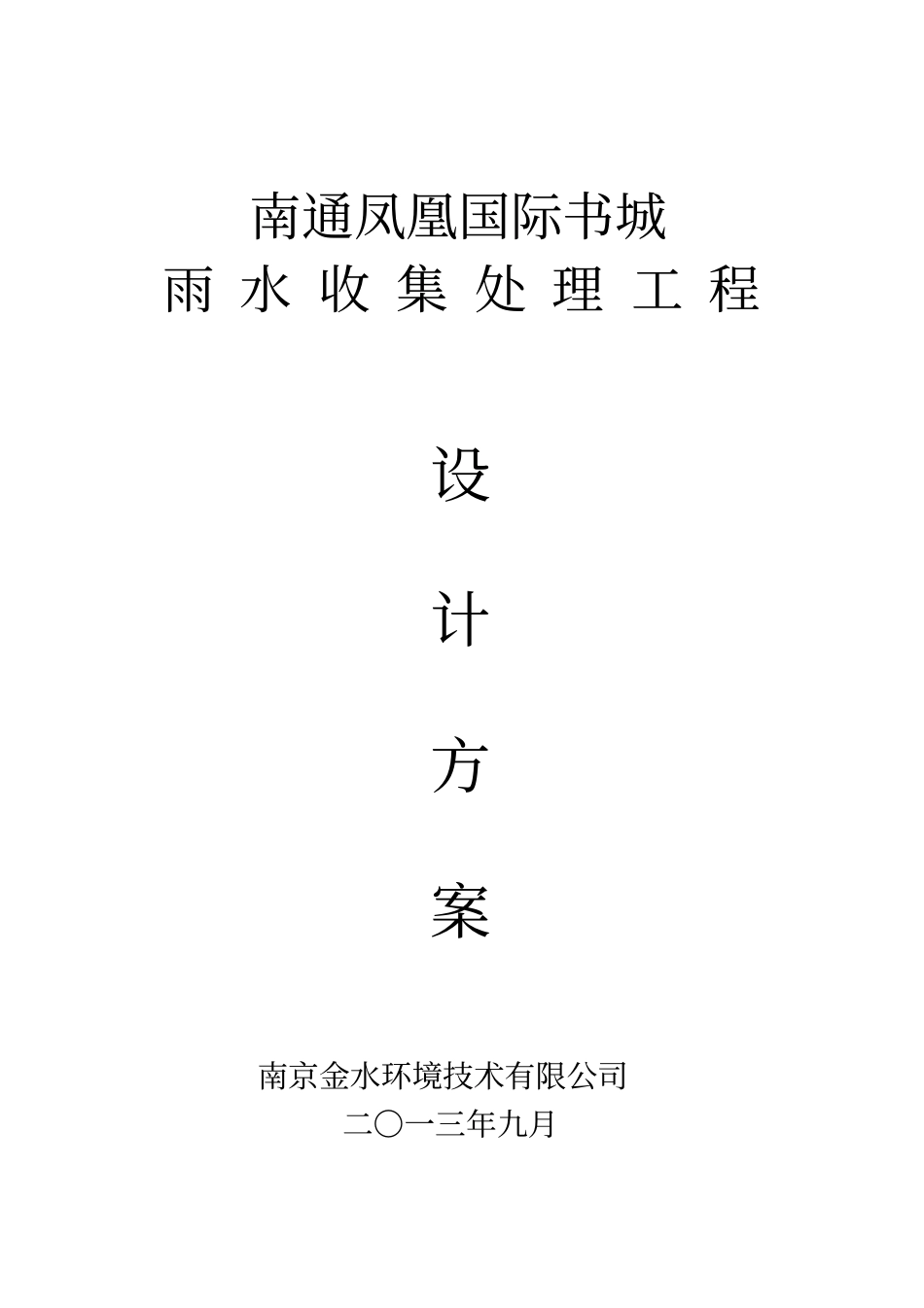

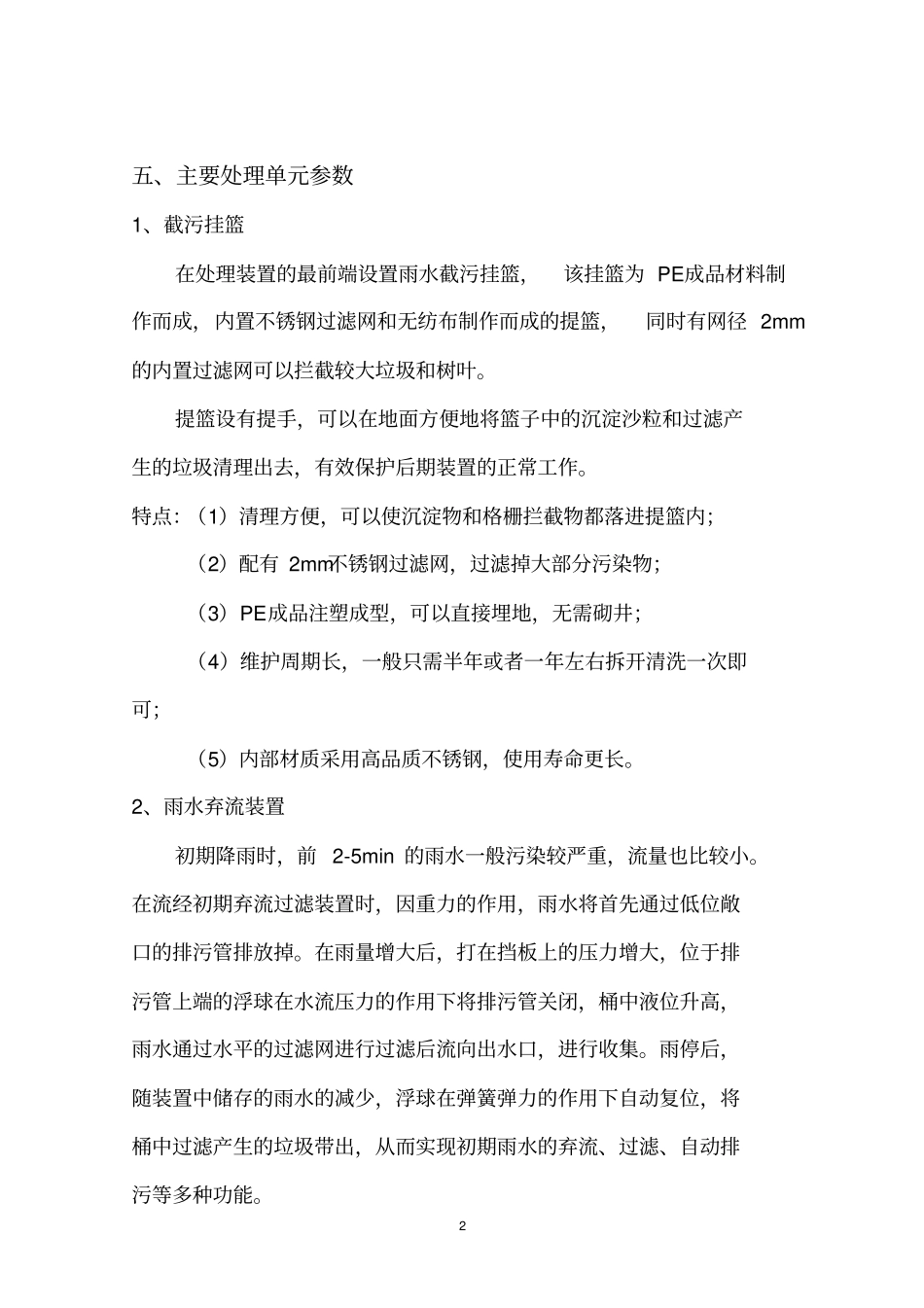

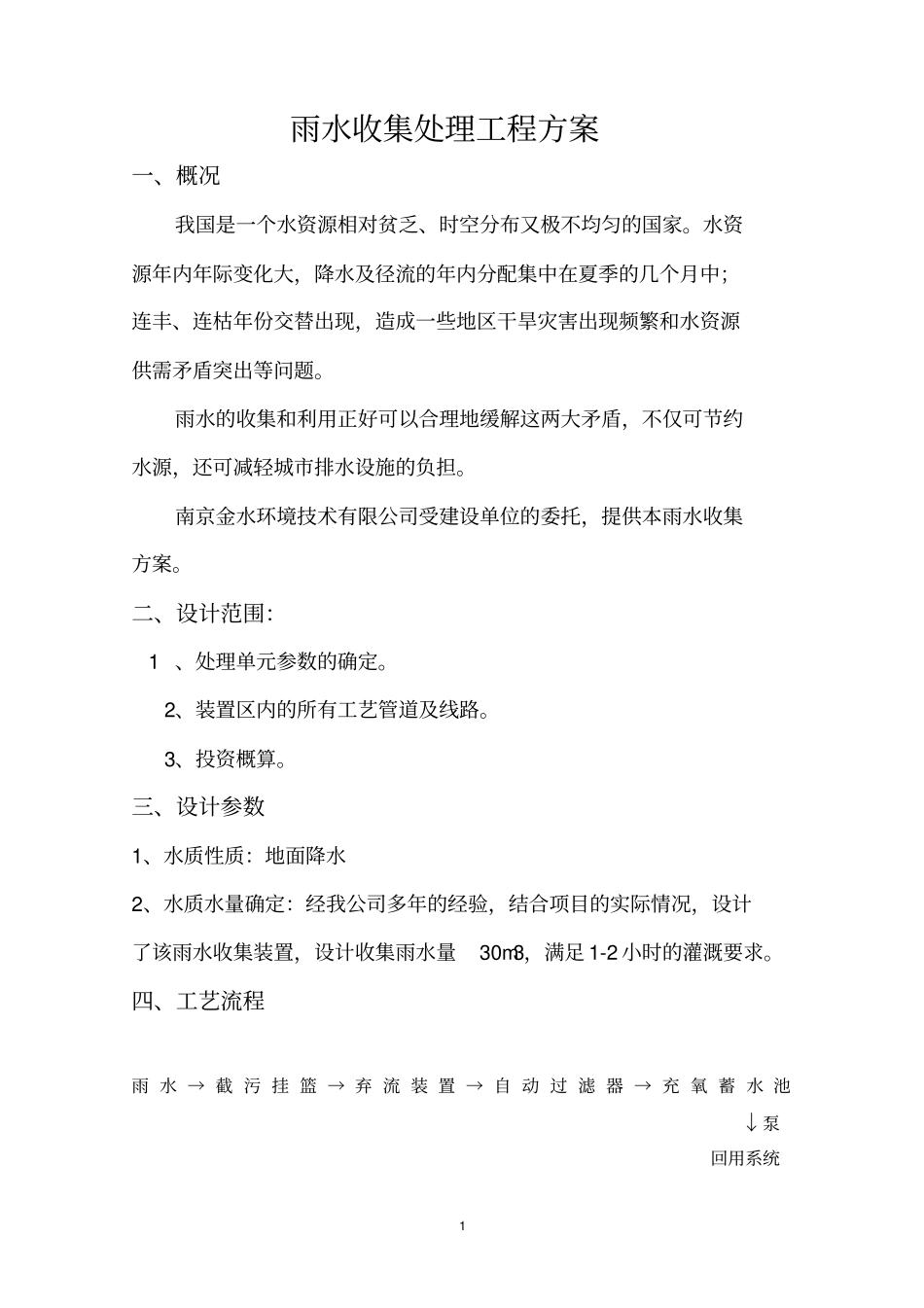

南通凤凰国际书城雨 水 收 集 处 理 工 程设计方案南京金水环境技术有限公司二〇一三年九月1 雨水收集处理工程方案一、概况我国是一个水资源相对贫乏、时空分布又极不均匀的国家。水资源年内年际变化大，降水及径流的年内分配集中在夏季的几个月中；连丰、连枯年份交替出现，造成一些地区干旱灾害出现频繁和水资源供需矛盾突出等问题。雨水的收集和利用正好可以合理地缓解这两大矛盾，不仅可节约水源，还可减轻城市排水设施的负担。南京金水环境技术有限公司受建设单位的委托，提供本雨水收集方案。二、设计范围： 1 、处理单元参数的确定。2、装置区内的所有工艺管道及线路。3、投资概算。三、设计参数1、水质性质：地面降水2、水质水量确定：经我公司多年的经验，结合项目的实际情况，设计了该雨水收集装置，设计收集雨水量30m3，满足 1-2 小时的灌溉要求。四、工艺流程雨 水 → 截 污 挂 篮 → 弃 流 装 置 → 自 动 过 滤 器 → 充 氧 蓄 水 池↓泵回用系统2 五、主要处理单元参数1、截污挂篮在处理装置的最前端设置雨水截污挂篮，该挂篮为 PE成品材料制作而成，内置不锈钢过滤网和无纺布制作而成的提篮，同时有网径 2mm的内置过滤网可以拦截较大垃圾和树叶。提篮设有提手，可以在地面方便地将篮子中的沉淀沙粒和过滤产生的垃圾清理出去，有效保护后期装置的正常工作。特点：（1）清理方便，可以使沉淀物和格栅拦截物都落进提篮内；（2）配有 2mm不锈钢过滤网，过滤掉大部分污染物；（3）PE成品注塑成型，可以直接埋地，无需砌井；（4）维护周期长，一般只需半年或者一年左右拆开清洗一次即可；（5）内部材质采用高品质不锈钢，使用寿命更长。2、雨水弃流装置初期降雨时，前 2-5min 的雨水一般污染较严重，流量也比较小。在流经初期弃流过滤装置时，因重力的作用，雨水将首先通过低位敞口的排污管排放掉。在雨量增大后，打在挡板上的压力增大，位于排污管上端的浮球在水流压力的作用下将排污管关闭，桶中液位升高，雨水通过水平的过滤网进行过滤后流向出水口，进行收集。雨停后，随装置中储存的雨水的减少，浮球在弹簧弹力的作用下自动复位，将桶中过滤产生的垃圾带出，从而实现初期雨水的弃流、过滤、自动排污等多种功能。3 特点：（1）是国内目前，最简单、有效的弃流、过滤装置；（2）内置水平过滤网，对开始收集的雨水进行初步过滤；（3）装置功能多，可以完成初期雨水弃流、过滤、自动排污；（...
