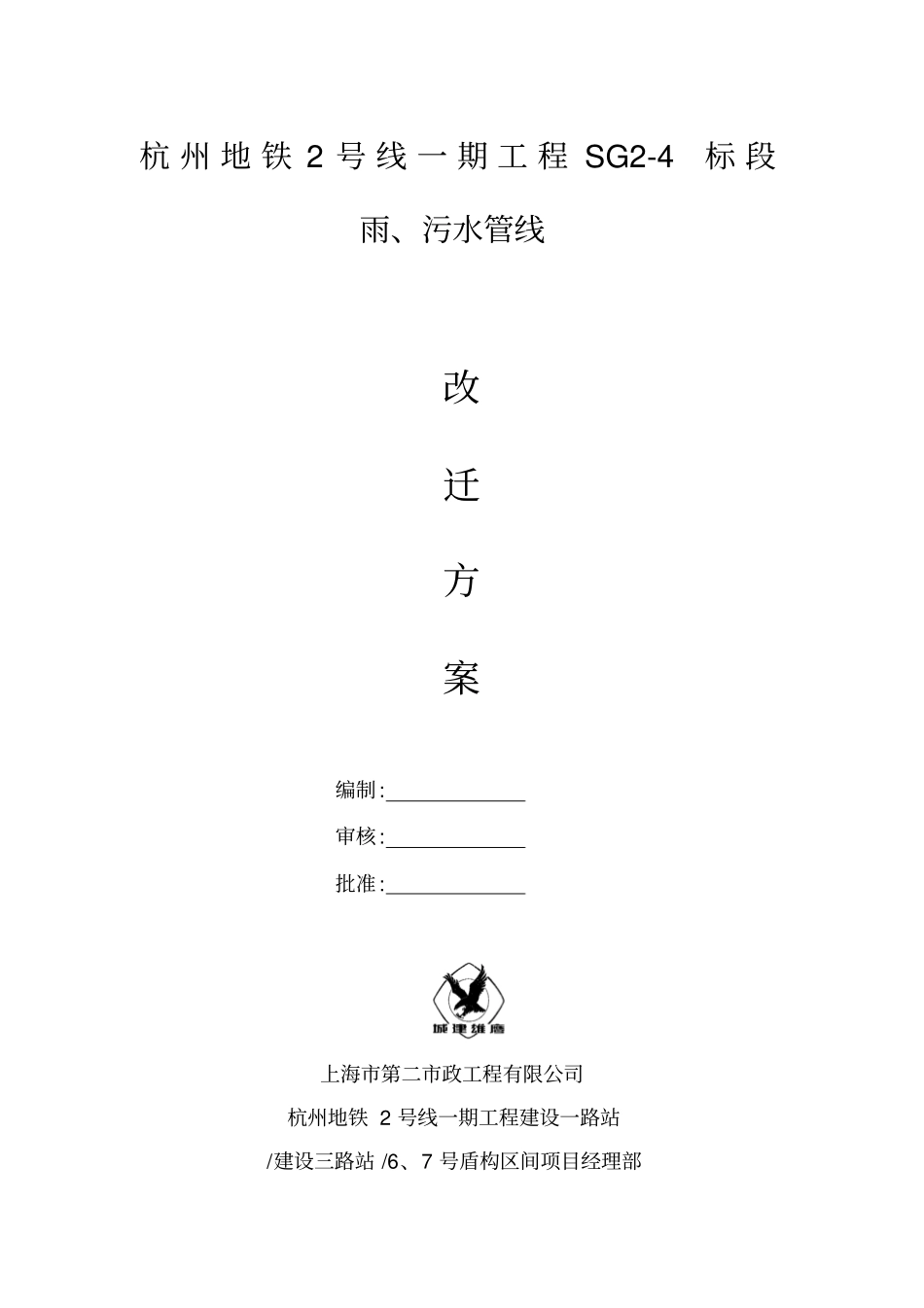

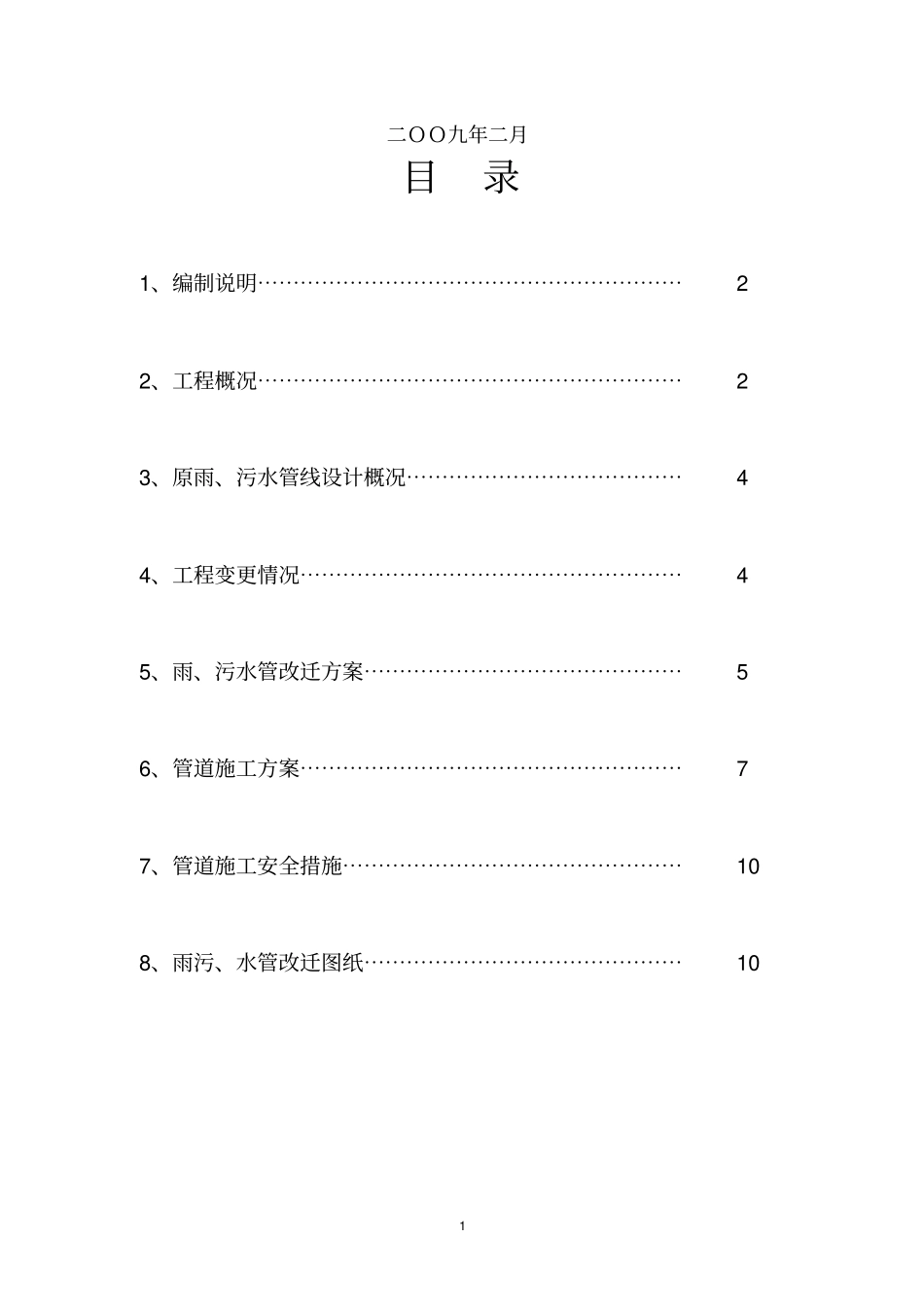

杭 州 地 铁 2 号 线 一 期 工 程 SG2-4标 段雨、污水管线改迁方案编制: 审核: 批准: 上海市第二市政工程有限公司杭州地铁 2 号线一期工程建设一路站/建设三路站 /6、7 号盾构区间项目经理部1 二OO九年二月目录1、编制说明⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2 2、工程概况⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2 3、原雨、污水管线设计概况⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4 4、工程变更情况⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4 5、雨、污水管改迁方案⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5 6、管道施工方案⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯7 7、管道施工安全措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯10 8、雨污、水管改迁图纸⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯10 2 1、编制说明建设一路站、 建设三路站施工区域管线较多,为了明确管线改迁具体筹划,特制定本专项方案。2、工程概况2.1 、工程及管线概况杭州地铁 2 号线一期工程 SG2-4标段位于杭州市萧山经济技术开发区,主要包括建设一路站、建设三路站、人民广场站~建设一路站区间、建设一路站~建设三路站区间。建设一路站跨建设一路路口处沿市心北路方向设置, 建设三路站跨建设三路路口处沿市心北路方向设置。两座车站总长度为179.5m,标准段宽 18.5m;人民广场站~建设一路站区间长 1280m,建设一路站~建设三路站区间长972m。建设一路站范围内主要有两条雨水管、两条污水管。 一条雨水管沿市心北路布置于中央分隔带上的DN800雨水管(南北方向),另一条雨水管沿建设一路布置于路中央的DN1000雨水管(东西方向)。两条污水管管径分别为DN400、DN800,沿建设一路方向(东西方向) 。两条雨水管在市心北路与建设一路交叉口交汇,沿建设一路流向西面。建设三路站范围内主要有两条雨水管、一条污水管。 一条雨水管沿市心北路布置于中央分隔带上的DN800雨水管(南北方向),另一条沿建设三路布置于路中央雨水管(东西方向),其中市心北路东侧管径 800mm,市心北路西侧管径1200mm。污水管管径为 DN800,沿建3 设三路方向(东西方向) 。两条雨水管在市心北路与建设三路交叉口交汇,沿建设三路流向西面。2.2 、地质水文概况2.2.1 、地质条件现自上而下分述如下:①现代人工填积层, mlQ4,可分为二个亚层:① 1 杂填土:黄灰色,湿,松散,含较多块石、砖块及砼块。以粘质粉土充填。层面高程为5.26 ~6.61m,层厚为 0.40~2.50m。局部分...
