零件明细表凝结泵讲解

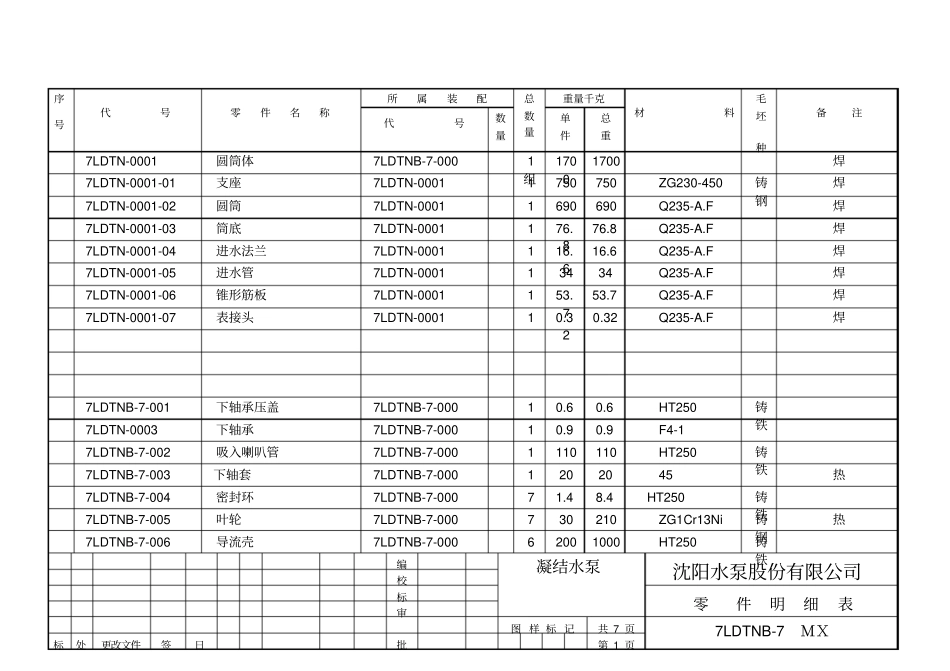

零件明细表凝结泵讲解_第1页
1/8

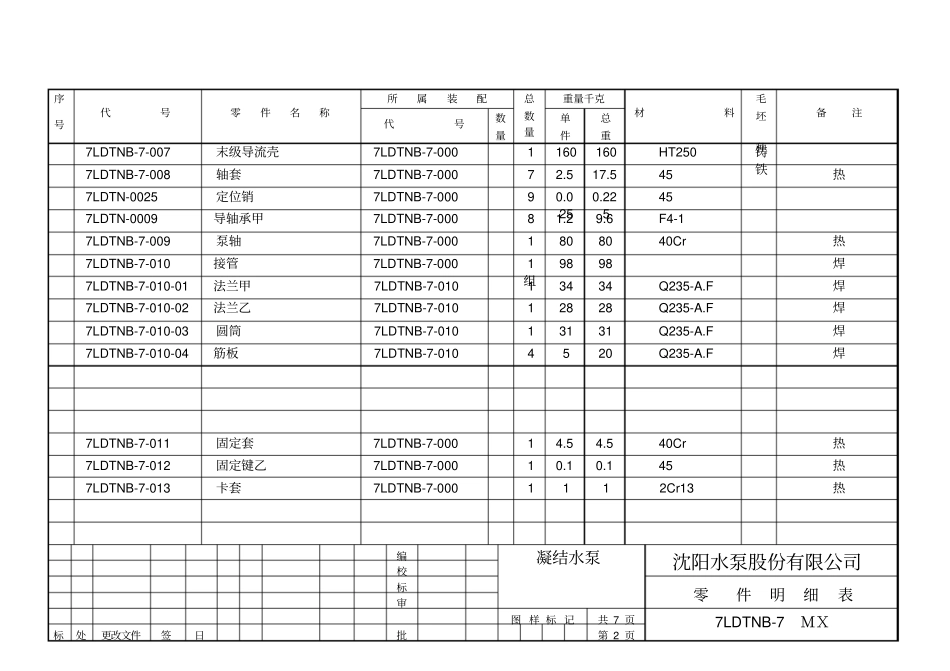

零件明细表凝结泵讲解_第2页
2/8

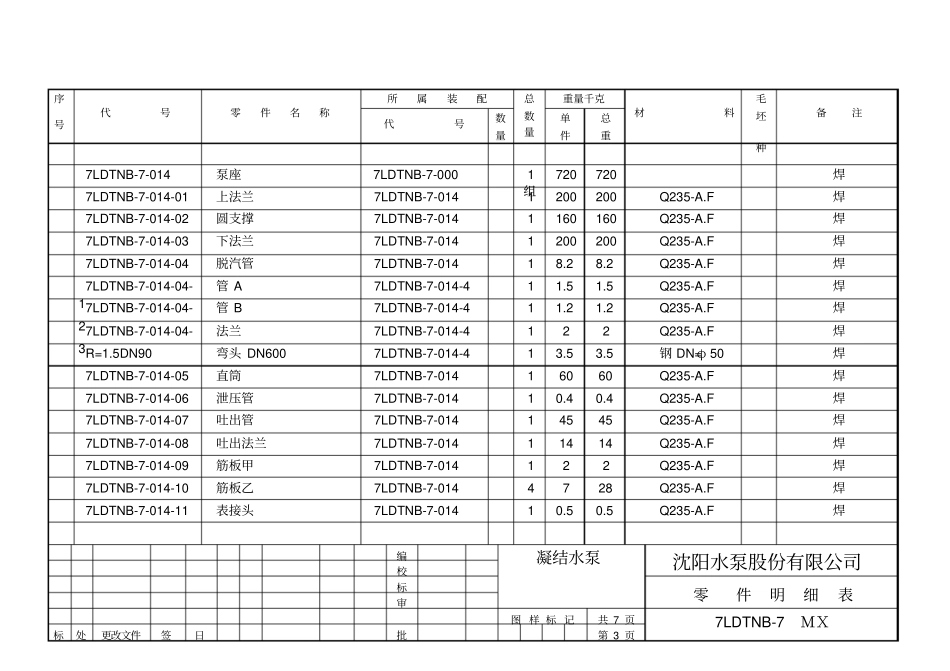

零件明细表凝结泵讲解_第3页
3/8
序号代号零件名称所属装配总数量重量千克材料毛坯种备注代号数量单件总重7LDTN-0001 圆筒体7LDTNB-7-000 1组1700 1700 焊7LDTN-0001-01 支座7LDTN-0001 1 750 750 ZG230-450 铸钢焊7LDTN-0001-02 圆筒7LDTN-0001 1 690 690 Q235-A.F 焊7LDTN-0001-03 筒底7LDTN-0001 1 76.8 76.8 Q235-A.F 焊7LDTN-0001-04 进水法兰7LDTN-0001 1 16.6 16.6 Q235-A.F 焊7LDTN-0001-05 进水管7LDTN-0001 1 34 34 Q235-A.F 焊7LDTN-0001-06 锥形筋板7LDTN-0001 1 53.7 53.7 Q235-A.F 焊7LDTN-0001-07 表接头7LDTN-0001 1 0.32 0.32 Q235-A.F 焊7LDTNB-7-001 下轴承压盖7LDTNB-7-000 1 0.6 0.6 HT250 铸铁7LDTN-0003 下轴承7LDTNB-7-000 1 0.9 0.9 F4-1 7LDTNB-7-002 吸入喇叭管7LDTNB-7-000 1 110 110 HT250 铸铁7LDTNB-7-003 下轴套7LDTNB-7-000 1 20 20 45 热7LDTNB-7-004 密封环7LDTNB-7-000 7 1.4 8.4 HT250 铸铁7LDTNB-7-005 叶轮7LDTNB-7-000 7 30 210 ZG1Cr13Ni 铸钢热7LDTNB-7-006 导流壳7LDTNB-7-000 6 200 1000 HT250 铸铁编凝结水泵沈阳水泵股份有限公司校标零件明细表审图 样 标 记共 7 页7LDTNB-7 MX标处更改文件签日批第 1 页序号代号零件名称所属装配总数量重量千克材料毛坯种备注代号数量单件总重7LDTNB-7-007 末级导流壳7LDTNB-7-000 1 160 160 HT250 铸铁7LDTNB-7-008 轴套7LDTNB-7-000 7 2.5 17.5 45 热7LDTN-0025 定位销7LDTNB-7-000 9 0.025 0.225 45 7LDTN-0009 导轴承甲7LDTNB-7-000 8 1.2 9.6 F4-1 7LDTNB-7-009 泵轴7LDTNB-7-000 1 80 80 40Cr 热7LDTNB-7-010 接管7LDTNB-7-000 1组98 98 焊7LDTNB-7-010-01 法兰甲7LDTNB-7-010 1 34 34 Q235-A.F 焊7LDTNB-7-010-02 法兰乙7LDTNB-7-010 1 28 28 Q235-A.F 焊7LDTNB-7-010-03 圆筒7LDTNB-7-010 1 31 31 Q235-A.F 焊7LDTNB-7-010-04 筋板7LDTNB-7-010 4 5 20 Q235-A.F 焊7LDTNB-7-011 固定套7LDTNB-7-000 1 4.5 4.5 40Cr 热7LDTNB-7-012 固定键乙7LDTNB-7-000 1 0.1 0.1 45 热7LDTNB-7-013 卡套7LDTNB-7-000 1 1 1 2Cr13 热编凝结水泵沈阳水泵股份有限公司校标零件明细表审图 样 标 记共 7 页7LDTNB-7 MX标处更改文件签日批第 2 页序号代号零件名称所属装配总数量重量千克材料毛坯种备注代号数量单...
