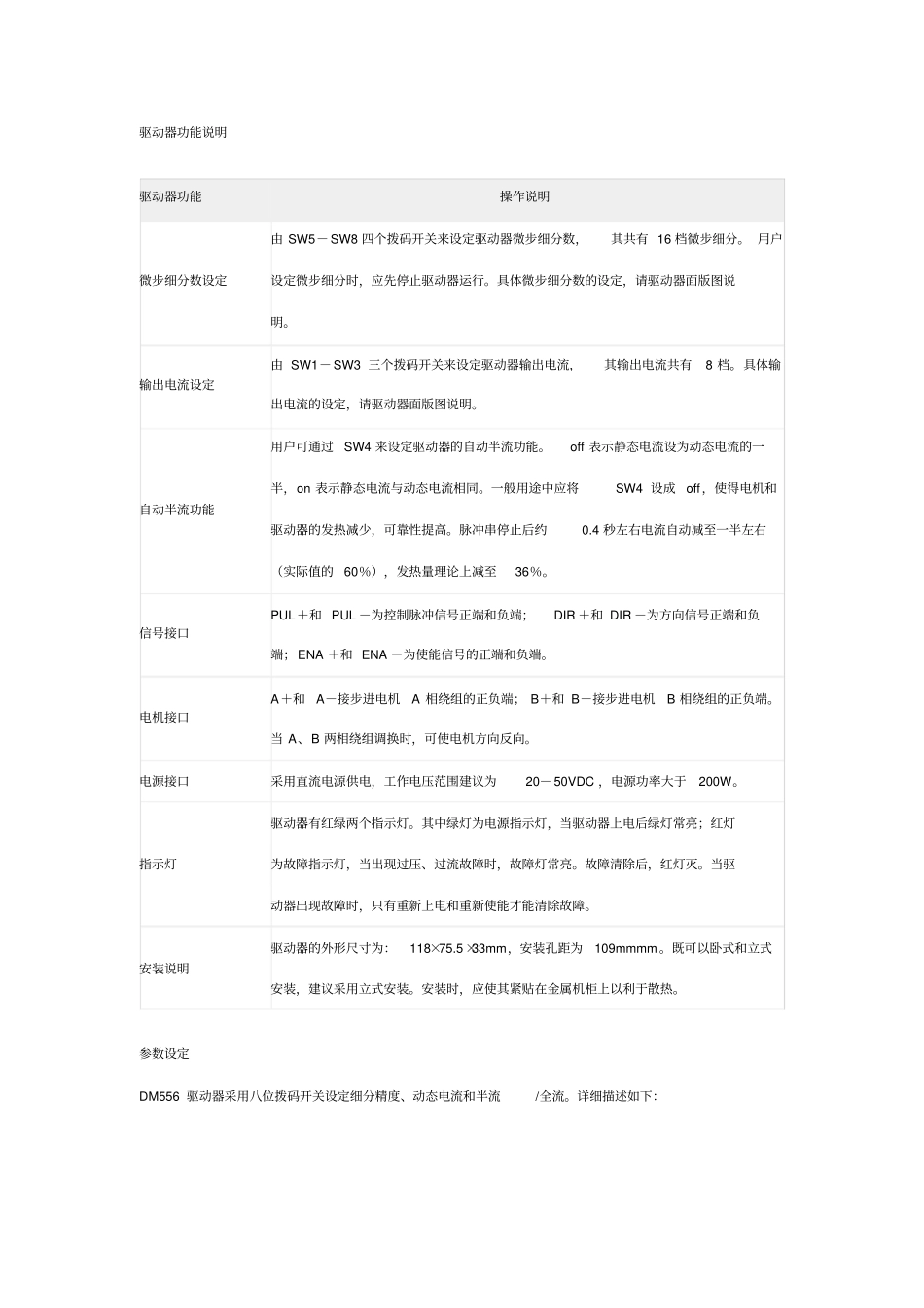

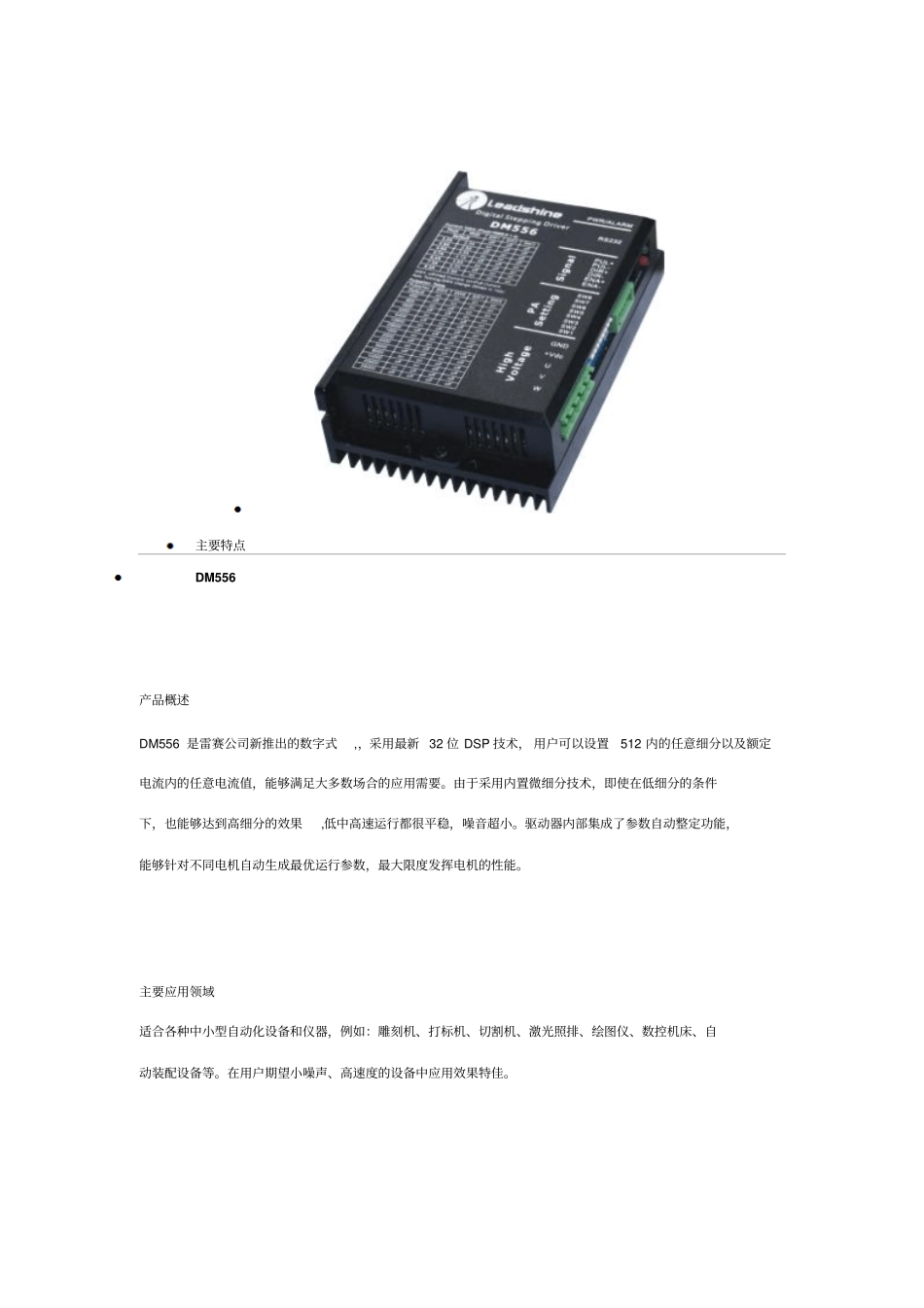

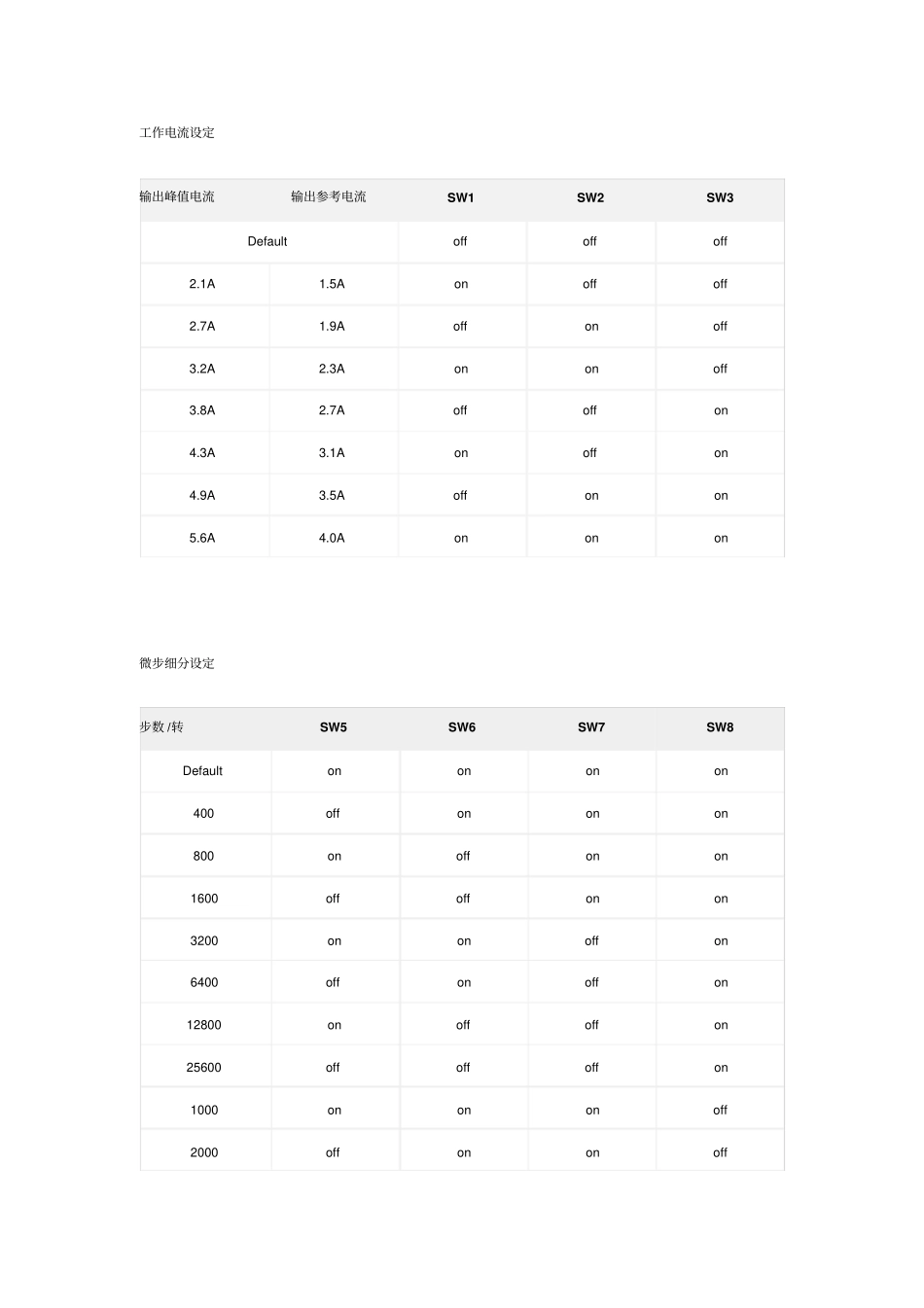

主要特点DM556产品概述DM556 是雷赛公司新推出的数字式,，采用最新 32 位 DSP 技术， 用户可以设置512 内的任意细分以及额定电流内的任意电流值，能够满足大多数场合的应用需要。由于采用内置微细分技术，即使在低细分的条件下，也能够达到高细分的效果,低中高速运行都很平稳，噪音超小。驱动器内部集成了参数自动整定功能，能够针对不同电机自动生成最优运行参数，最大限度发挥电机的性能。主要应用领域适合各种中小型自动化设备和仪器，例如：雕刻机、打标机、切割机、激光照排、绘图仪、数控机床、自动装配设备等。在用户期望小噪声、高速度的设备中应用效果特佳。驱动器功能说明驱动器功能操作说明微步细分数设定由 SW5－ SW8 四个拨码开关来设定驱动器微步细分数，其共有 16 档微步细分。 用户设定微步细分时，应先停止驱动器运行。具体微步细分数的设定，请驱动器面版图说明。输出电流设定由 SW1－ SW3 三个拨码开关来设定驱动器输出电流，其输出电流共有8 档。具体输出电流的设定，请驱动器面版图说明。自动半流功能用户可通过SW4 来设定驱动器的自动半流功能。off 表示静态电流设为动态电流的一半，on 表示静态电流与动态电流相同。一般用途中应将SW4 设成off，使得电机和驱动器的发热减少，可靠性提高。脉冲串停止后约0.4 秒左右电流自动减至一半左右（实际值的60％），发热量理论上减至36％。信号接口PUL＋和 PUL －为控制脉冲信号正端和负端；DIR ＋和 DIR －为方向信号正端和负端； ENA ＋和 ENA －为使能信号的正端和负端。电机接口A＋和A－接步进电机A 相绕组的正负端； B＋和 B－接步进电机B 相绕组的正负端。当 A、B 两相绕组调换时，可使电机方向反向。电源接口采用直流电源供电，工作电压范围建议为20－ 50VDC ，电源功率大于200W。指示灯驱动器有红绿两个指示灯。其中绿灯为电源指示灯，当驱动器上电后绿灯常亮；红灯为故障指示灯，当出现过压、过流故障时，故障灯常亮。故障清除后，红灯灭。当驱动器出现故障时，只有重新上电和重新使能才能清除故障。安装说明驱动器的外形尺寸为：118×75.5×33mm，安装孔距为109mmmm 。既可以卧式和立式安装，建议采用立式安装。安装时，应使其紧贴在金属机柜上以利于散热。参数设定DM556 驱动器采用八位拨码开关设定细分精度、动态电流和半流/全流。详细描述如下：工作电流设定输出峰值电流输出参考电流SW1SW2SW3Default off off off 2.1A 1...
