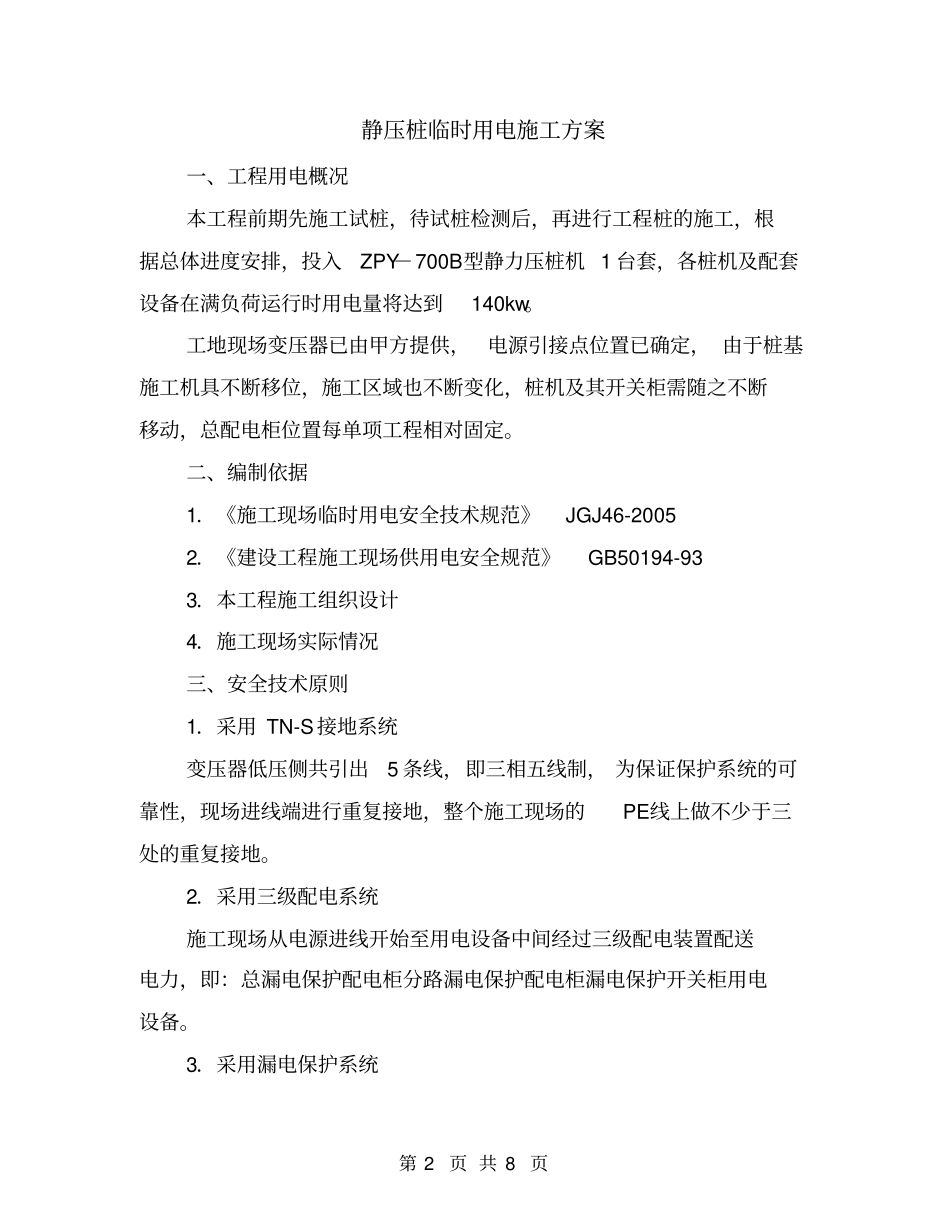

静压桩临时用电施工方案姓名： XXX 部门： XXX 日期： XXX 第 2 页 共 8 页静压桩临时用电施工方案一、工程用电概况本工程前期先施工试桩，待试桩检测后，再进行工程桩的施工，根据总体进度安排，投入ZPY－700B型静力压桩机 1 台套，各桩机及配套设备在满负荷运行时用电量将达到140kw。工地现场变压器已由甲方提供，电源引接点位置已确定， 由于桩基施工机具不断移位，施工区域也不断变化，桩机及其开关柜需随之不断移动，总配电柜位置每单项工程相对固定。二、编制依据1．《施工现场临时用电安全技术规范》JGJ46-2005 2．《建设工程施工现场供用电安全规范》GB50194-93 3．本工程施工组织设计4．施工现场实际情况三、安全技术原则1．采用 TN-S接地系统变压器低压侧共引出5 条线，即三相五线制， 为保证保护系统的可靠性，现场进线端进行重复接地，整个施工现场的PE线上做不少于三处的重复接地。2．采用三级配电系统施工现场从电源进线开始至用电设备中间经过三级配电装置配送电力，即：总漏电保护配电柜分路漏电保护配电柜漏电保护开关柜用电设备。3．采用漏电保护系统第 3 页 共 8 页本项目采用三级漏电保护：总配电柜、分配电柜、开关柜均装设漏电保护器。四、配电电缆设置1．变压器室至总漏电保护配电柜、总配电柜至分路配电柜均采用350mm2+225mm2重型橡套电缆，埋地敷设，埋地深度不小于0.7m，并在电缆紧邻上、下、左、右侧均匀敷设不小于50mm厚的细砂，然后覆盖保护层。总配电柜及分配电柜每单项工程位置相对固定。2．分路配电柜至开关柜采用335mm2+216mm2重型橡套电缆，由于施工时桩机及其机具不断移动，电缆不宜固定，无法架空，但机械移位及场内其它设备移动通过时由桩机前台指挥者负责保护电缆。3．开关柜至桩机及其他用电设备由生产厂家配置完毕，不需重新敷设，可直接使用。五、配电柜及开关柜设置1．每台总配电柜下设分路配电柜。2．每台设备有各自专用开关柜。3．总配电柜按要求设置总隔离开关、空气开关及脉冲式漏电保护器，分路配电柜及开关柜按要求配置空气开关、交流接触器、脉冲式漏电保护器。4．总配电柜采用固定式， 其中心点与地面垂直距离保证1.4 ～1.6m，分配电柜采用移动式，装设在坚固、稳定的支架上，其中心点与地面垂直距离保证 0.8 ～1.6m。5．配电箱、开关箱内的电器( 含插座 ) 按其规定位置紧固在电器安装板上，不得歪斜和松动。6．配电箱、开关箱内的连接线采用铜芯绝缘导线。导线...
