静压预制管桩技术交底

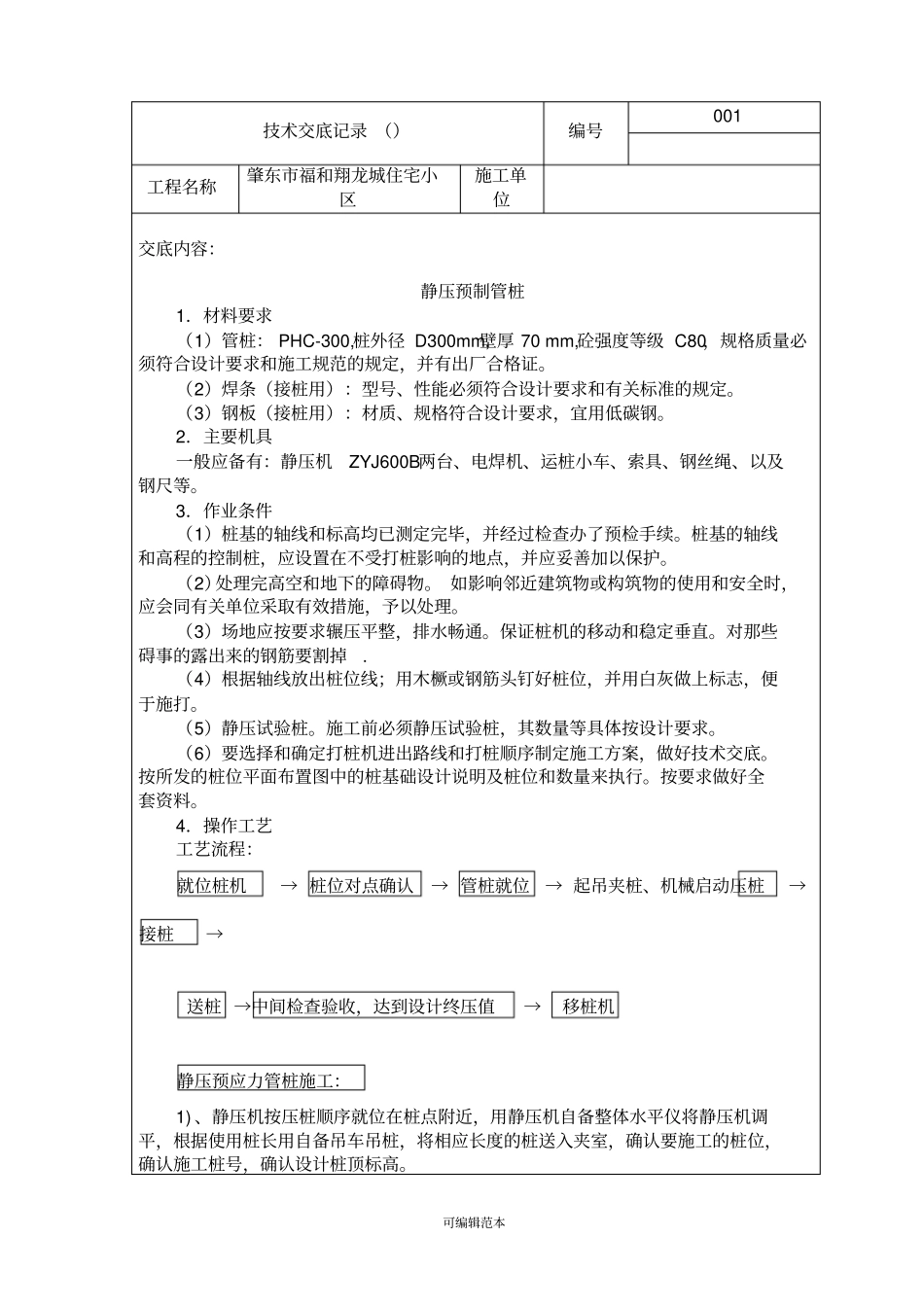

可编辑范本技术交底记录 （）编号001 工程名称肇东市福和翔龙城住宅小区施工单位交底内容：静压预制管桩1．材料要求（1）管桩： PHC-300,桩外径 D300mm,壁厚 70 mm,砼强度等级 C80，规格质量必须符合设计要求和施工规范的规定，并有出厂合格证。（2）焊条（接桩用）：型号、性能必须符合设计要求和有关标准的规定。（3）钢板（接桩用）：材质、规格符合设计要求，宜用低碳钢。2．主要机具一般应备有：静压机ZYJ600B两台、电焊机、运桩小车、索具、钢丝绳、以及钢尺等。3．作业条件（1）桩基的轴线和标高均已测定完毕，并经过检查办了预检手续。桩基的轴线和高程的控制桩，应设置在不受打桩影响的地点，并应妥善加以保护。（2）处理完高空和地下的障碍物。 如影响邻近建筑物或构筑物的使用和安全时，应会同有关单位采取有效措施，予以处理。（3）场地应按要求辗压平整，排水畅通。保证桩机的移动和稳定垂直。对那些碍事的露出来的钢筋要割掉. （4）根据轴线放出桩位线；用木橛或钢筋头钉好桩位，并用白灰做上标志，便于施打。（5）静压试验桩。施工前必须静压试验桩，其数量等具体按设计要求。（6）要选择和确定打桩机进出路线和打桩顺序制定施工方案，做好技术交底。按所发的桩位平面布置图中的桩基础设计说明及桩位和数量来执行。按要求做好全套资料。4．操作工艺工艺流程：就位桩机→ 桩位对点确认→ 管桩就位→ 起吊夹桩、机械启动压桩→接桩→送桩 →中间检查验收，达到设计终压值→移桩机静压预应力管桩施工：1) 、静压机按压桩顺序就位在桩点附近，用静压机自备整体水平仪将静压机调平，根据使用桩长用自备吊车吊桩，将相应长度的桩送入夹室，确认要施工的桩位，确认施工桩号，确认设计桩顶标高。可编辑范本技术交底记录 （）编号001 工程名称肇东市福和翔龙城住宅小区施工单位2) 、起吊：预制桩必须在强度达到100%后方可起吊和施工，运入现场的桩要摆放整齐，堆桩不得超过2 层。3）、吊点位置： L≤8m时，一点吊法 0.31L ，其中 L 为桩长。4）对桩点：用直径与管桩直径相同铁环，中间用长度与直径相等钢筋焊成十字型，十字中心与桩点对齐，管桩外径与铁圈对齐。即视对点准确。5）、桩入土 500mm-1000 mm, 双向用线坠调整桩垂直度，静压机短轴方向由主机手控制，静压机的长轴方向由指挥工指挥主机手调整。垂直度偏差不得大于桩长的 0.5%。6）、压桩的初始阶段主机手应注意压桩力的变化，压桩力突然增大桩位下可能...
