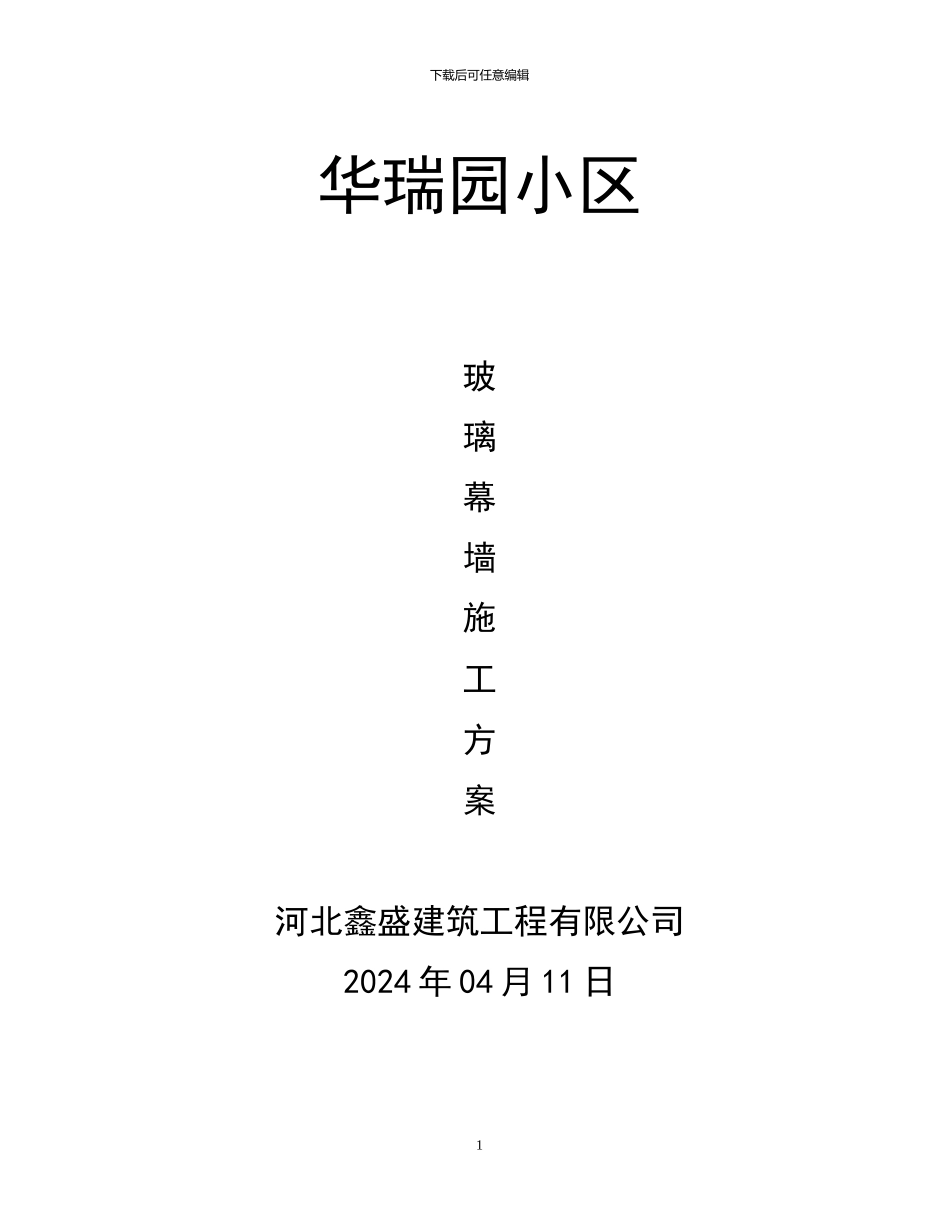

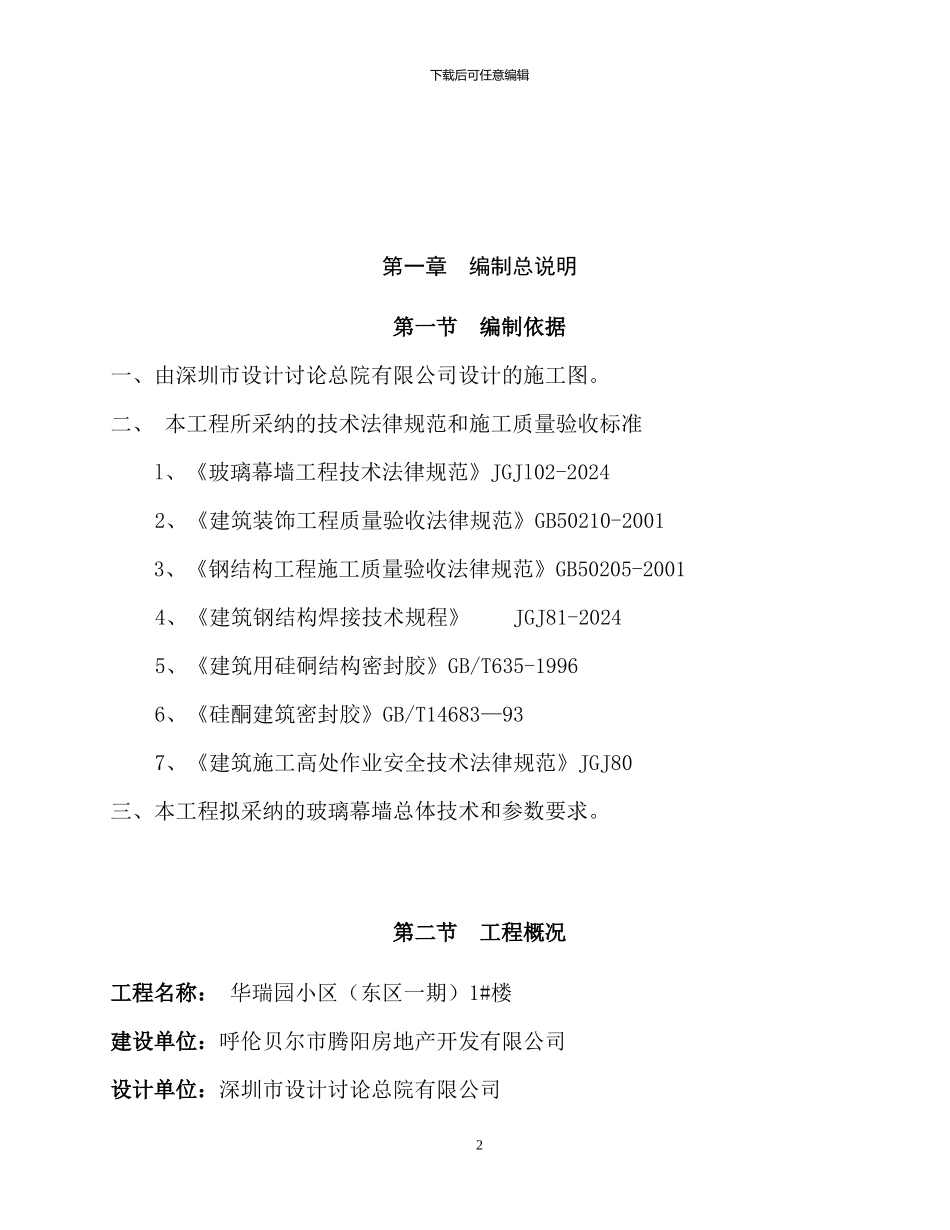

下载后可任意编辑华瑞园小区玻璃幕墙施工方案河北鑫盛建筑工程有限公司2024 年 04 月 11 日1下载后可任意编辑第一章 编制总说明第一节 编制依据一、由深圳市设计讨论总院有限公司设计的施工图。二、 本工程所采纳的技术法律规范和施工质量验收标准 l、《玻璃幕墙工程技术法律规范》JGJl02-20242、《建筑装饰工程质量验收法律规范》GB50210-2001 3、《钢结构工程施工质量验收法律规范》GB50205-20014、《建筑钢结构焊接技术规程》 JGJ81-20245、《建筑用硅硐结构密封胶》GB/T635-19966、《硅酮建筑密封胶》GB/T14683—937、《建筑施工高处作业安全技术法律规范》JGJ80三、本工程拟采纳的玻璃幕墙总体技术和参数要求。第二节 工程概况工程名称： 华瑞园小区（东区一期）1#楼建设单位：呼伦贝尔市腾阳房地产开发有限公司设计单位：深圳市设计讨论总院有限公司2下载后可任意编辑施工单位：河北中凯建设工程有限公司工程概况：该工程地上 18 层，地下 1 层。该幕墙工程是明框玻璃幕墙和半隐框玻璃幕墙组成。质量要求：一次性验收达到合格标准。 施工工期： 第三节 工程设计概况一、材料选定其具体规格及做法如下 (一)、明框玻璃幕墙（铝合金立柱、横梁均采纳开模定做）采纳 100 铝合金立柱，玻璃面板采纳 5mm+6A+5mm 双钢化中空玻璃，颜色甲方定，玻璃外固定 65 宽竖向铝合金装饰线条,以达到全明的设计风格。 (二)、本工程焊接未注明者角焊缝高度不得小于 6mm，连接螺栓垫板等处，全部点焊定位，焊条采纳 E43xx 系列。 (三)、防雷措施：采纳幕墙金属构架通过连接节点钢构件和锚定钢板与建筑主体上的避雷网带接闪器相互连接，确保所有在避雷网带的支座金属板与钢材构架导通且与建筑主体防雷体系焊成一体，确保安全可靠；按 GB500057-94 的要求有可靠的连接。幕墙的金属框架应与主体结构的防雷体系可靠连接，连接部位应清除非导电保护层，玻璃幕墙的铝合金立柱，在不大于 10m 范围内宜有一根柱采纳柔性导线上、下连通，铜质导线截面积不宜小于 25m㎡。3下载后可任意编辑 (四)、本工程采纳后补锚栓锚固钢件在主体结构梁上，单根锚栓抗拔承载力>1.5T。二、选用材料要求1、玻璃：色泽(由甲方定)；本工程幕墙玻璃采纳钢化玻璃，其强度设计值:f=84N/mm，其质量标准和性能应符合相关法律规范的规定，玻璃面板边缘应进行机械磨边；玻璃光泽率不低于 32％。2、铝合金型材：采纳高精度级符合 GB/T5237.1 规定的 6063T5 ...
