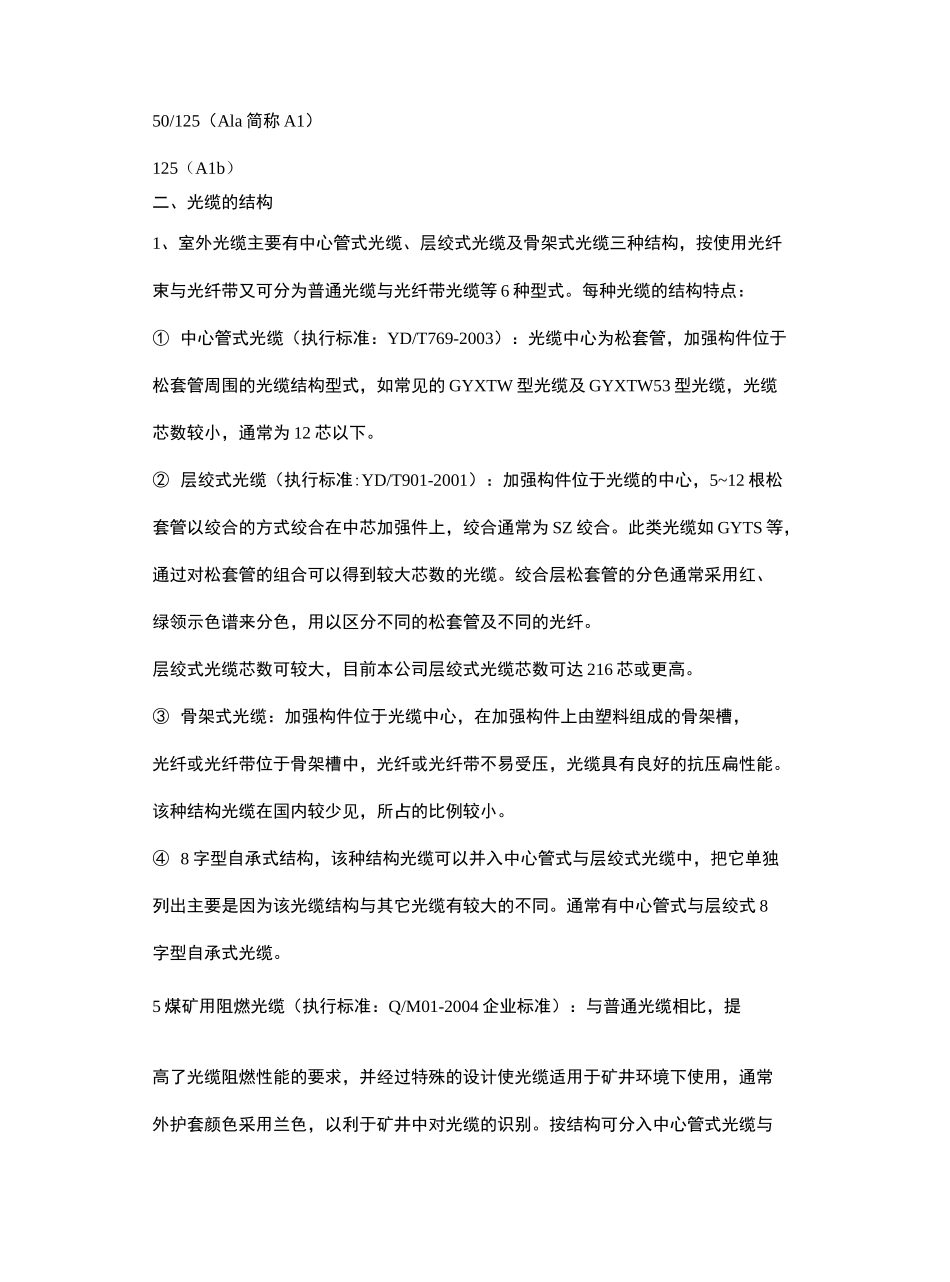

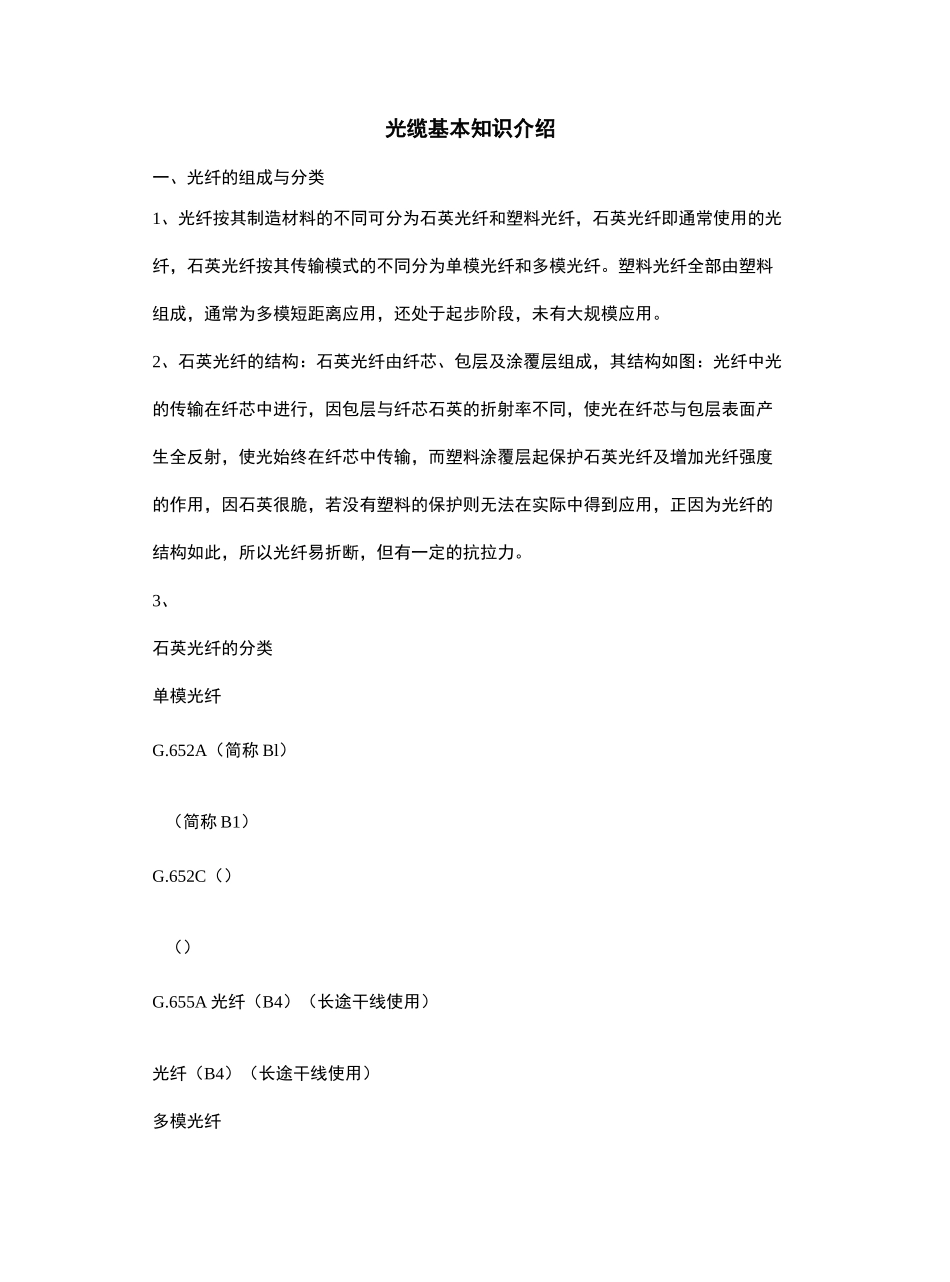

光缆基本知识介绍光缆基本知识介绍一、光纤的组成与分类1、光纤按其制造材料的不同可分为石英光纤和塑料光纤，石英光纤即通常使用的光纤，石英光纤按其传输模式的不同分为单模光纤和多模光纤。塑料光纤全部由塑料组成，通常为多模短距离应用，还处于起步阶段，未有大规模应用。2、石英光纤的结构：石英光纤由纤芯、包层及涂覆层组成，其结构如图：光纤中光的传输在纤芯中进行，因包层与纤芯石英的折射率不同，使光在纤芯与包层表面产生全反射，使光始终在纤芯中传输，而塑料涂覆层起保护石英光纤及增加光纤强度的作用，因石英很脆，若没有塑料的保护则无法在实际中得到应用，正因为光纤的结构如此，所以光纤易折断，但有一定的抗拉力。3、石英光纤的分类单模光纤G.652A（简称 Bl）（简称 B1）G.652C（）（）G.655A 光纤（B4）（长途干线使用）光纤（B4）（长途干线使用）多模光纤50/125（Ala 简称 A1）125（A1b）二、光缆的结构1、室外光缆主要有中心管式光缆、层绞式光缆及骨架式光缆三种结构，按使用光纤束与光纤带又可分为普通光缆与光纤带光缆等 6 种型式。每种光缆的结构特点：① 中心管式光缆（执行标准：YD/T769-2003）：光缆中心为松套管，加强构件位于松套管周围的光缆结构型式，如常见的 GYXTW 型光缆及 GYXTW53 型光缆，光缆芯数较小，通常为 12 芯以下。② 层绞式光缆（执行标准:YD/T901-2001）：加强构件位于光缆的中心，5~12 根松套管以绞合的方式绞合在中芯加强件上，绞合通常为 SZ 绞合。此类光缆如 GYTS 等，通过对松套管的组合可以得到较大芯数的光缆。绞合层松套管的分色通常采用红、绿领示色谱来分色，用以区分不同的松套管及不同的光纤。层绞式光缆芯数可较大，目前本公司层绞式光缆芯数可达 216 芯或更高。③ 骨架式光缆：加强构件位于光缆中心，在加强构件上由塑料组成的骨架槽，光纤或光纤带位于骨架槽中，光纤或光纤带不易受压，光缆具有良好的抗压扁性能。该种结构光缆在国内较少见，所占的比例较小。④ 8 字型自承式结构，该种结构光缆可以并入中心管式与层绞式光缆中，把它单独列出主要是因为该光缆结构与其它光缆有较大的不同。通常有中心管式与层绞式 8字型自承式光缆。5 煤矿用阻燃光缆（执行标准：Q/M01-2004 企业标准）：与普通光缆相比，提高了光缆阻燃性能的要求，并经过特殊的设计使光缆适用于矿井环境下使用，通常外护套颜色采用兰色，以利于矿井中对光缆的识别。按结构可分入中...
