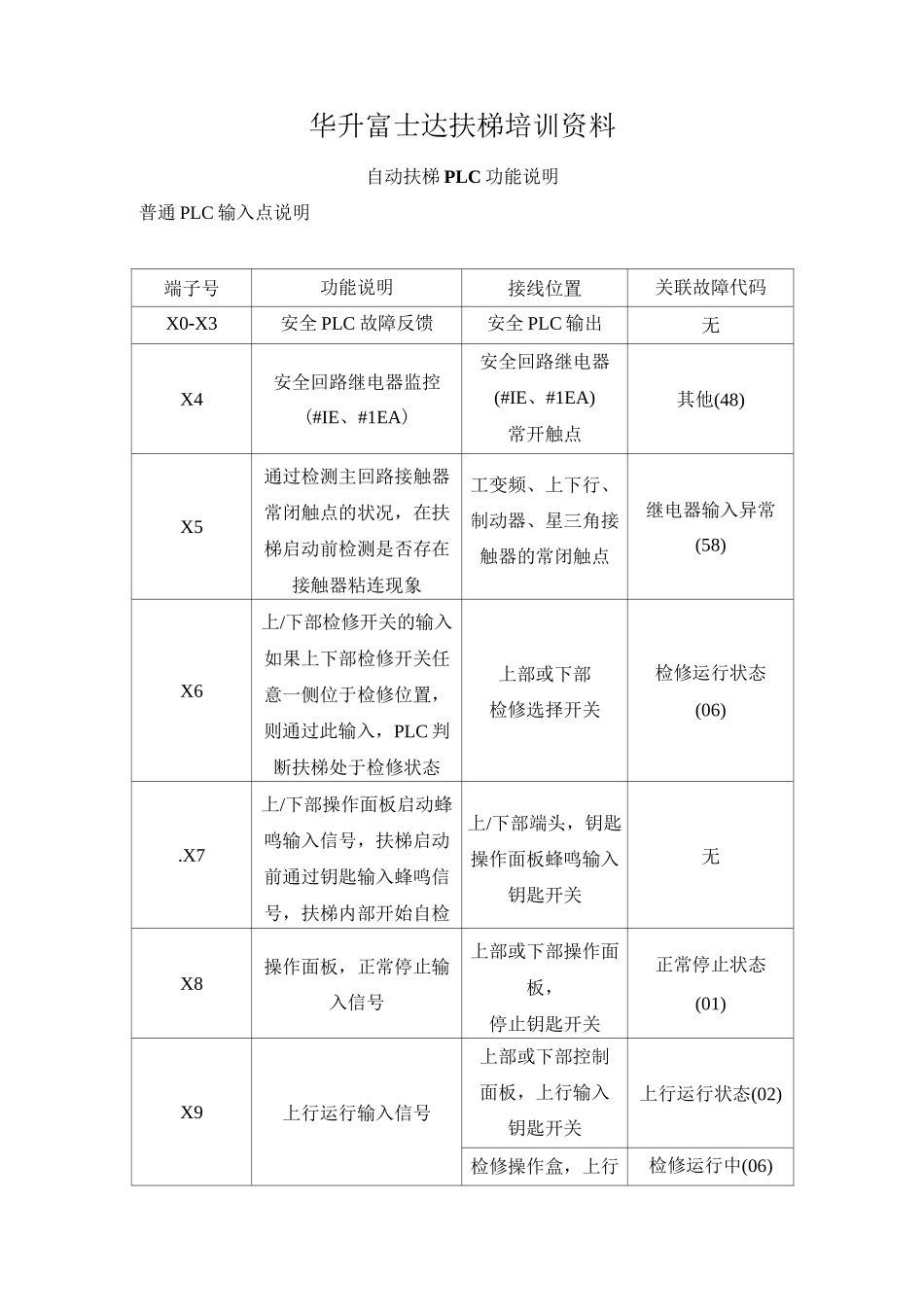

华升富士达扶梯培训资料(自动扶梯PLC功能说明)3_第1页
1/7

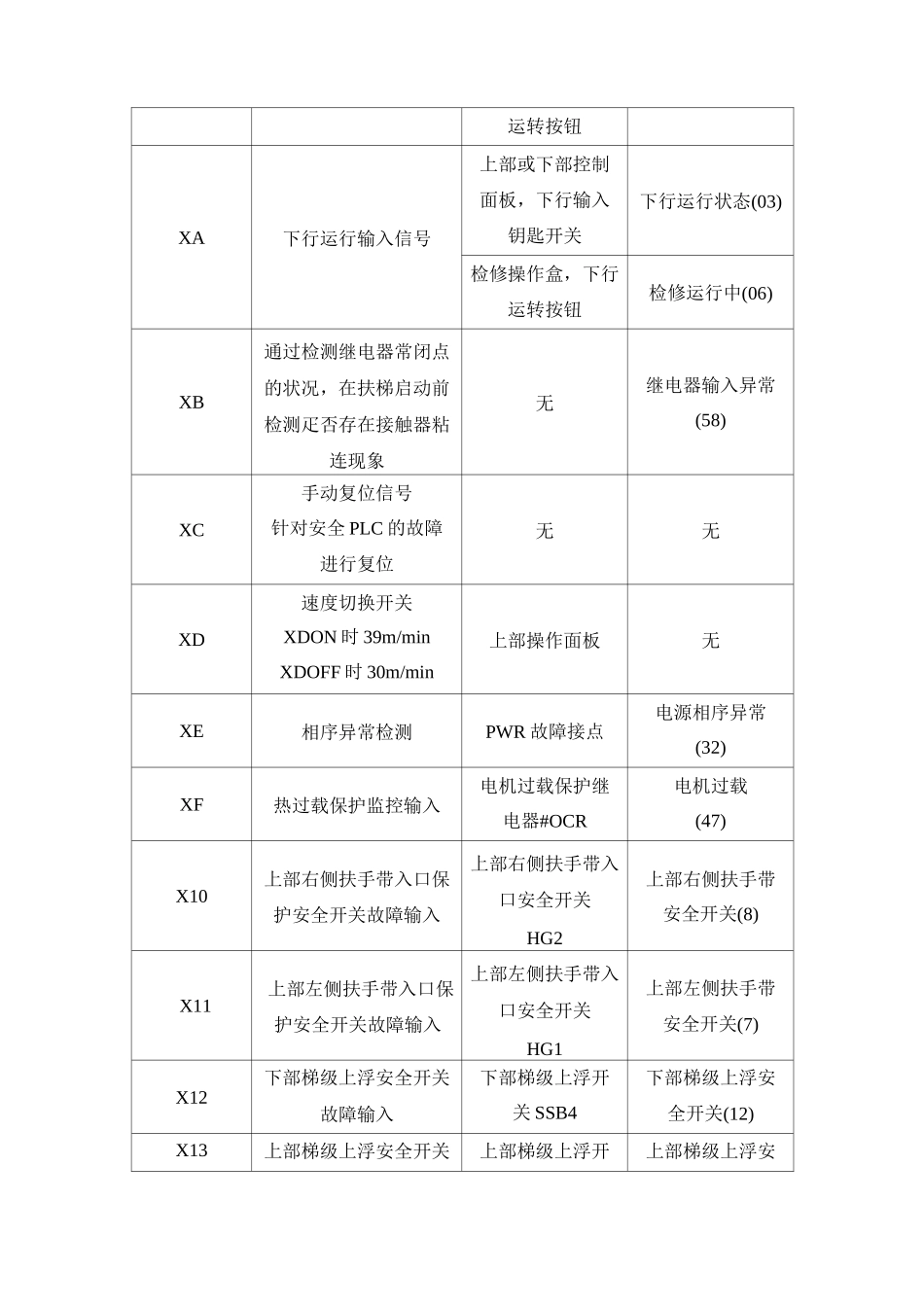

华升富士达扶梯培训资料(自动扶梯PLC功能说明)3_第2页
2/7

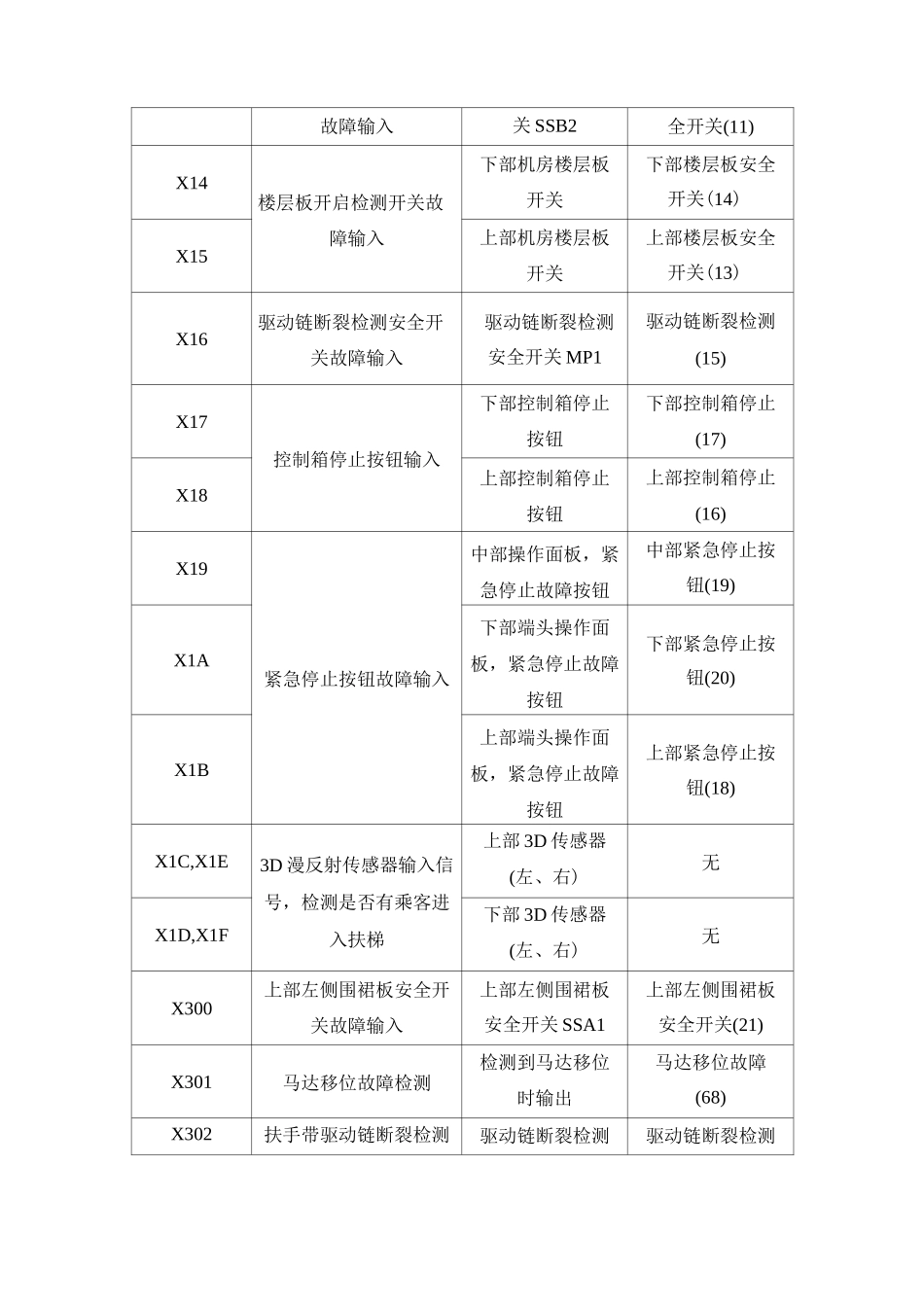

华升富士达扶梯培训资料(自动扶梯PLC功能说明)3_第3页
3/7
华升富士达扶梯培训资料自动扶梯 PLC 功能说明普通 PLC 输入点说明端子号功能说明接线位置关联故障代码X0-X3安全 PLC 故障反馈安全 PLC 输出无X4安全回路继电器监控(#IE、#1EA)安全回路继电器(#IE、#1EA)常开触点其他(48)X5通过检测主回路接触器常闭触点的状况,在扶梯启动前检测是否存在接触器粘连现象工变频、上下行、制动器、星三角接触器的常闭触点继电器输入异常(58)X6上/下部检修开关的输入如果上下部检修开关任意一侧位于检修位置,则通过此输入,PLC 判断扶梯处于检修状态上部或下部检修选择开关检修运行状态(06).X7上/下部操作面板启动蜂鸣输入信号,扶梯启动前通过钥匙输入蜂鸣信号,扶梯内部开始自检上/下部端头,钥匙操作面板蜂鸣输入钥匙开关无X8操作面板,正常停止输入信号上部或下部操作面板,停止钥匙开关正常停止状态(01)X9上行运行输入信号上部或下部控制面板,上行输入钥匙开关上行运行状态(02)检修操作盒,上行检修运行中(06)运转按钮XA下行运行输入信号上部或下部控制面板,下行输入钥匙开关下行运行状态(03)检修操作盒,下行运转按钮检修运行中(06)XB通过检测继电器常闭点的状况,在扶梯启动前检测疋否存在接触器粘连现象无继电器输入异常(58)XC手动复位信号针对安全 PLC 的故障进行复位无无XD速度切换开关XDON 时 39m/minXDOFF 时 30m/min上部操作面板无XE相序异常检测PWR 故障接点电源相序异常(32)XF热过载保护监控输入电机过载保护继电器#OCR电机过载(47)X10上部右侧扶手带入口保护安全开关故障输入上部右侧扶手带入口安全开关HG2上部右侧扶手带安全开关(8)X11上部左侧扶手带入口保护安全开关故障输入上部左侧扶手带入口安全开关HG1上部左侧扶手带安全开关(7)X12下部梯级上浮安全开关故障输入下部梯级上浮开关 SSB4下部梯级上浮安全开关(12)X13上部梯级上浮安全开关上部梯级上浮开上部梯级上浮安故障输入关 SSB2全开关(11)X14楼层板开启检测开关故障输入下部机房楼层板开关下部楼层板安全开关(14)X15上部机房楼层板开关上部楼层板安全开关(13)X16驱动链断裂检测安全开关故障输入驱动链断裂检测安全开关 MP1驱动链断裂检测(15)X17控制箱停止按钮输入下部控制箱停止按钮下部控制箱停止(17)X18上部控制箱停止按钮上部控制箱停止(16)X19紧急停止按钮故障输入中部操作面板,紧急停止故障按钮中部紧急停止按钮(19)X1A下部端头操作面板,紧急停止故障按钮下部紧急停止按钮(20)X1B上部端头操作面板,紧急停止...
