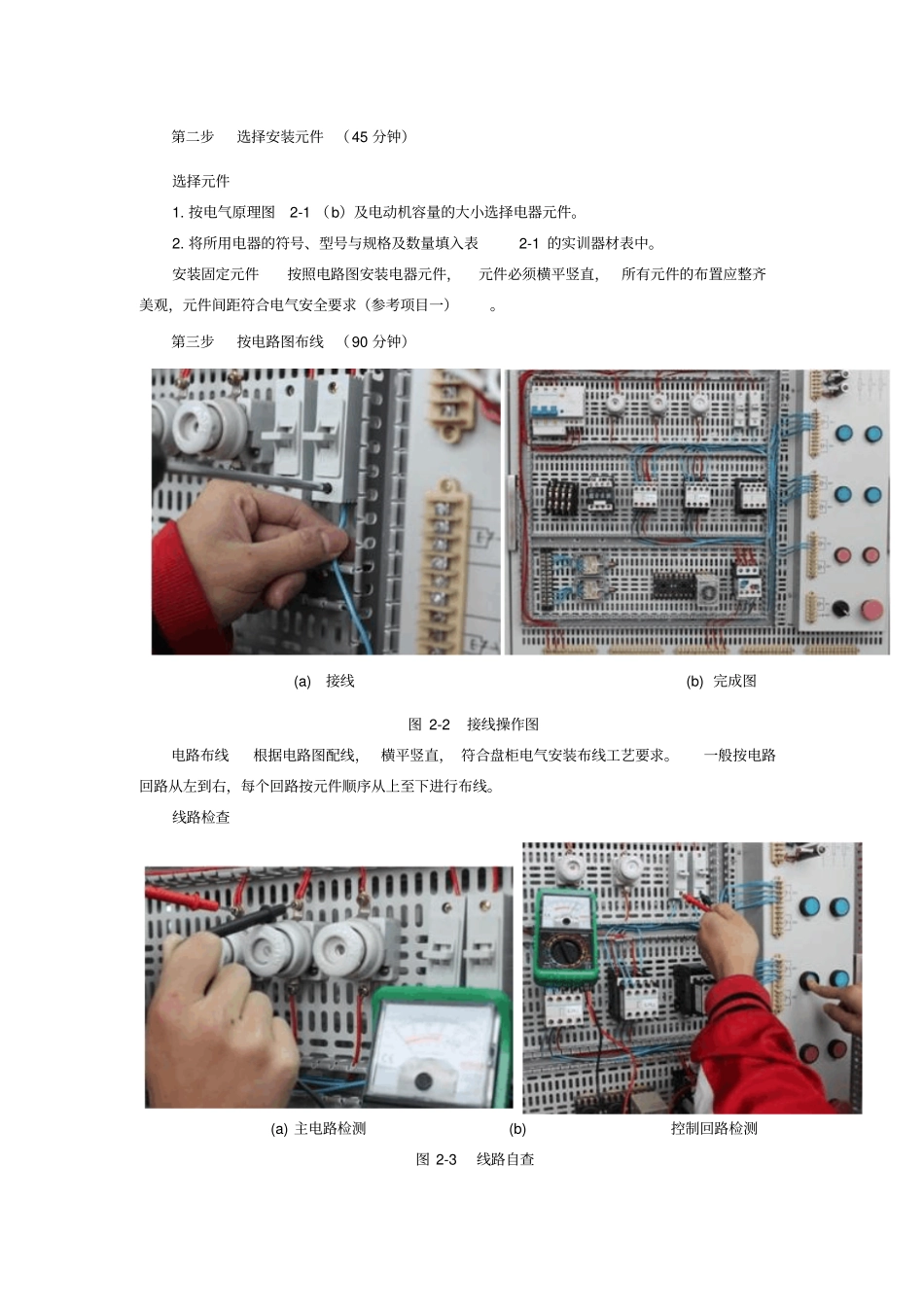

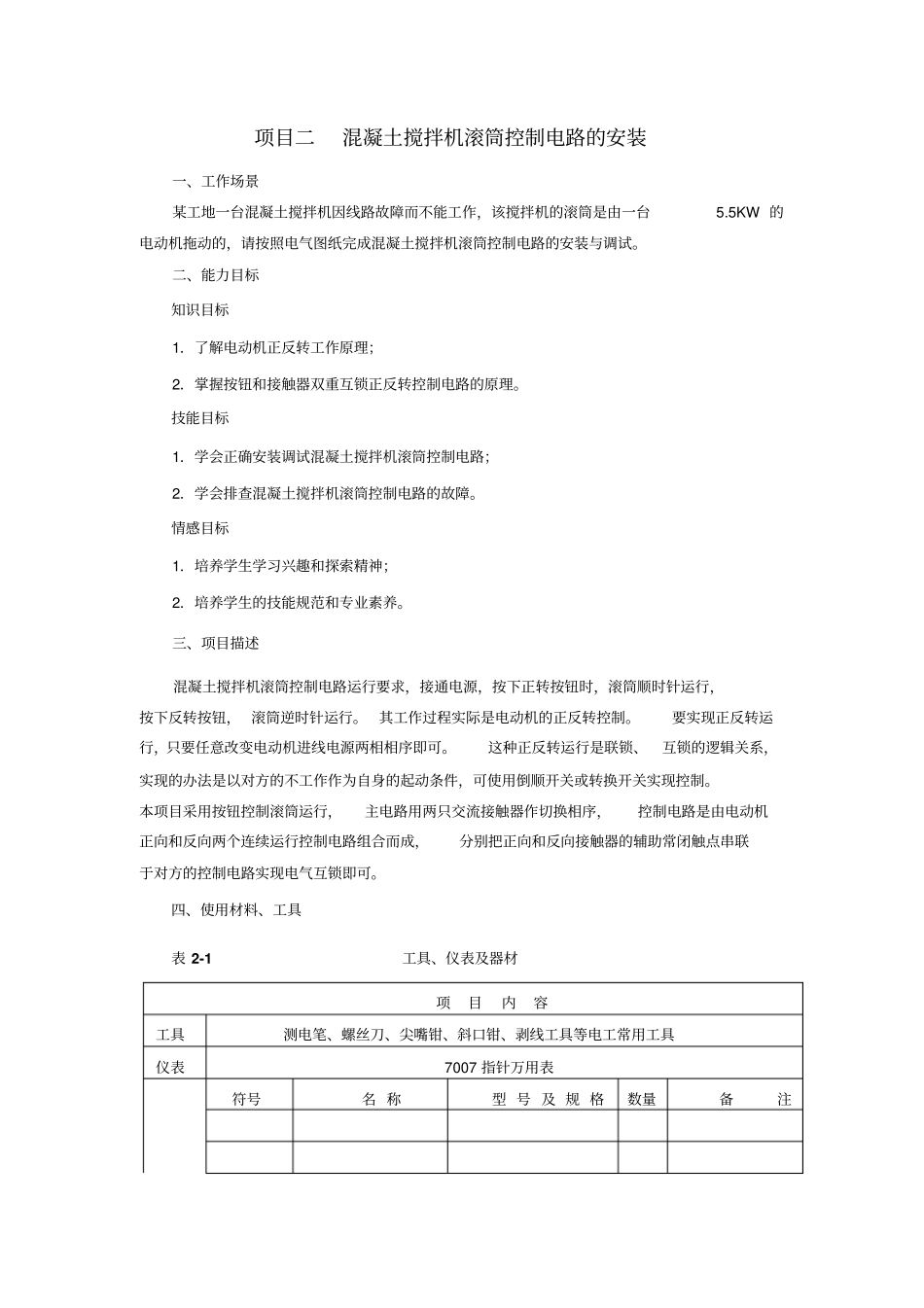

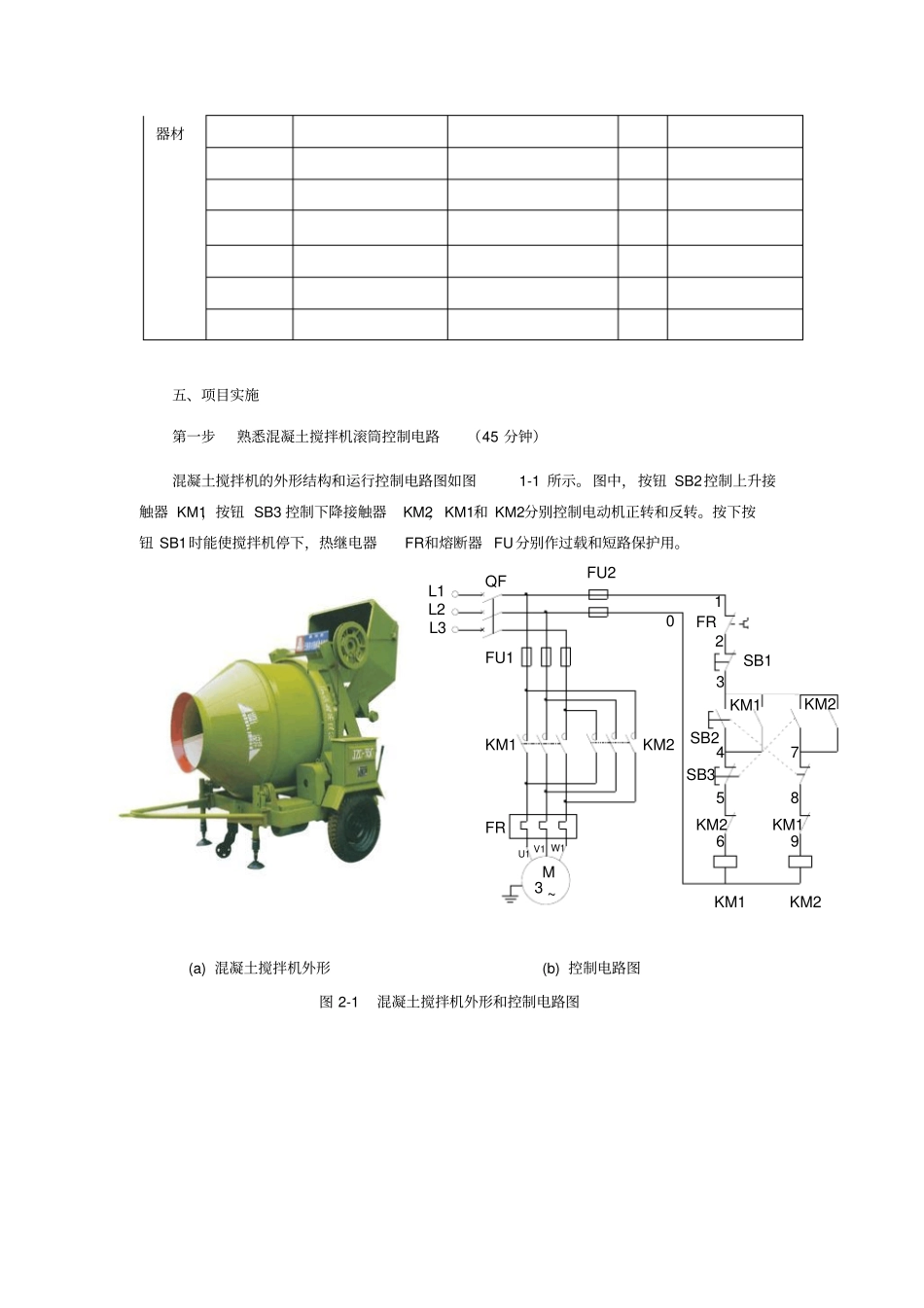

项目二混凝土搅拌机滚筒控制电路的安装一、工作场景某工地一台混凝土搅拌机因线路故障而不能工作,该搅拌机的滚筒是由一台5.5KW 的电动机拖动的,请按照电气图纸完成混凝土搅拌机滚筒控制电路的安装与调试。二、能力目标知识目标1.了解电动机正反转工作原理;2.掌握按钮和接触器双重互锁正反转控制电路的原理。技能目标1.学会正确安装调试混凝土搅拌机滚筒控制电路;2.学会排查混凝土搅拌机滚筒控制电路的故障。情感目标1.培养学生学习兴趣和探索精神;2.培养学生的技能规范和专业素养。三、项目描述混凝土搅拌机滚筒控制电路运行要求,接通电源,按下正转按钮时,滚筒顺时针运行,按下反转按钮, 滚筒逆时针运行。 其工作过程实际是电动机的正反转控制。要实现正反转运行,只要任意改变电动机进线电源两相相序即可。这种正反转运行是联锁、互锁的逻辑关系,实现的办法是以对方的不工作作为自身的起动条件,可使用倒顺开关或转换开关实现控制。本项目采用按钮控制滚筒运行,主电路用两只交流接触器作切换相序,控制电路是由电动机正向和反向两个连续运行控制电路组合而成,分别把正向和反向接触器的辅助常闭触点串联于对方的控制电路实现电气互锁即可。四、使用材料、工具表 2-1 工具、仪表及器材项目内容工具测电笔、螺丝刀、尖嘴钳、斜口钳、剥线工具等电工常用工具仪表7007 指针万用表符号名 称型 号 及 规 格数量备注器材五、项目实施第一步熟悉混凝土搅拌机滚筒控制电路(45 分钟)混凝土搅拌机的外形结构和运行控制电路图如图1-1 所示。图中,按钮 SB2控制上升接触器 KM1,按钮 SB3 控制下降接触器KM2,KM1和 KM2分别控制电动机正转和反转。按下按钮 SB1时能使搅拌机停下,热继电器FR和熔断器 FU分别作过载和短路保护用。(a) 混凝土搅拌机外形(b) 控制电路图图 2-1 混凝土搅拌机外形和控制电路图QFL1L2L3KM2FRKM1U1 V1 W12KM1SB23KM2KM2KM1FRSB101FU1FU2SB3KM1KM2456789M3 ~第二步选择安装元件 (45 分钟)选择元件1. 按电气原理图2-1 (b)及电动机容量的大小选择电器元件。2. 将所用电器的符号、型号与规格及数量填入表2-1 的实训器材表中。安装固定元件按照电路图安装电器元件,元件必须横平竖直,所有元件的布置应整齐美观,元件间距符合电气安全要求(参考项目一)。第三步按电路图布线 (90 分钟)(a)接线(b) 完成图图 2-2 接线操作图电路布线根据电路图配线, 横平竖直, 符合盘柜电气...
