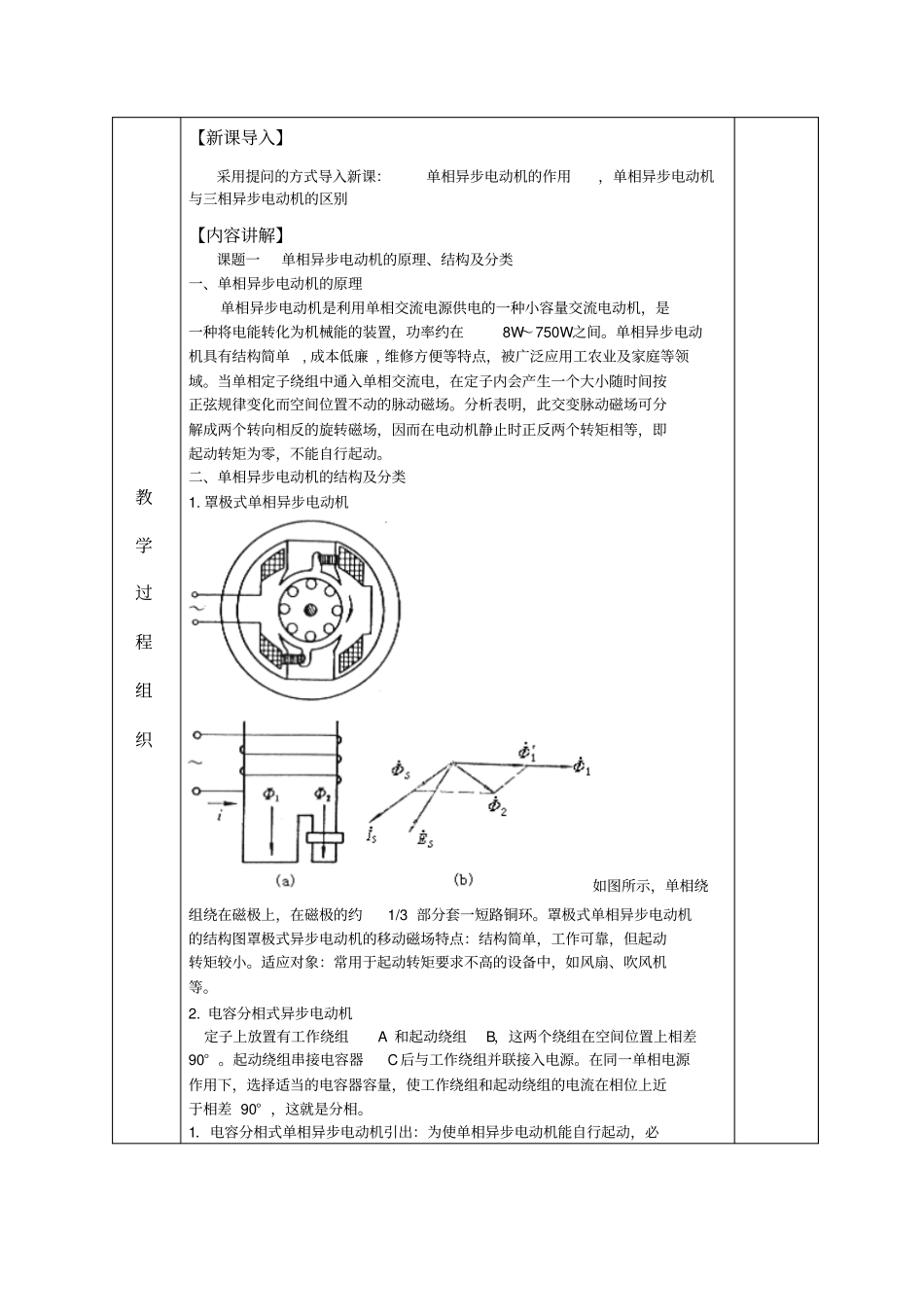

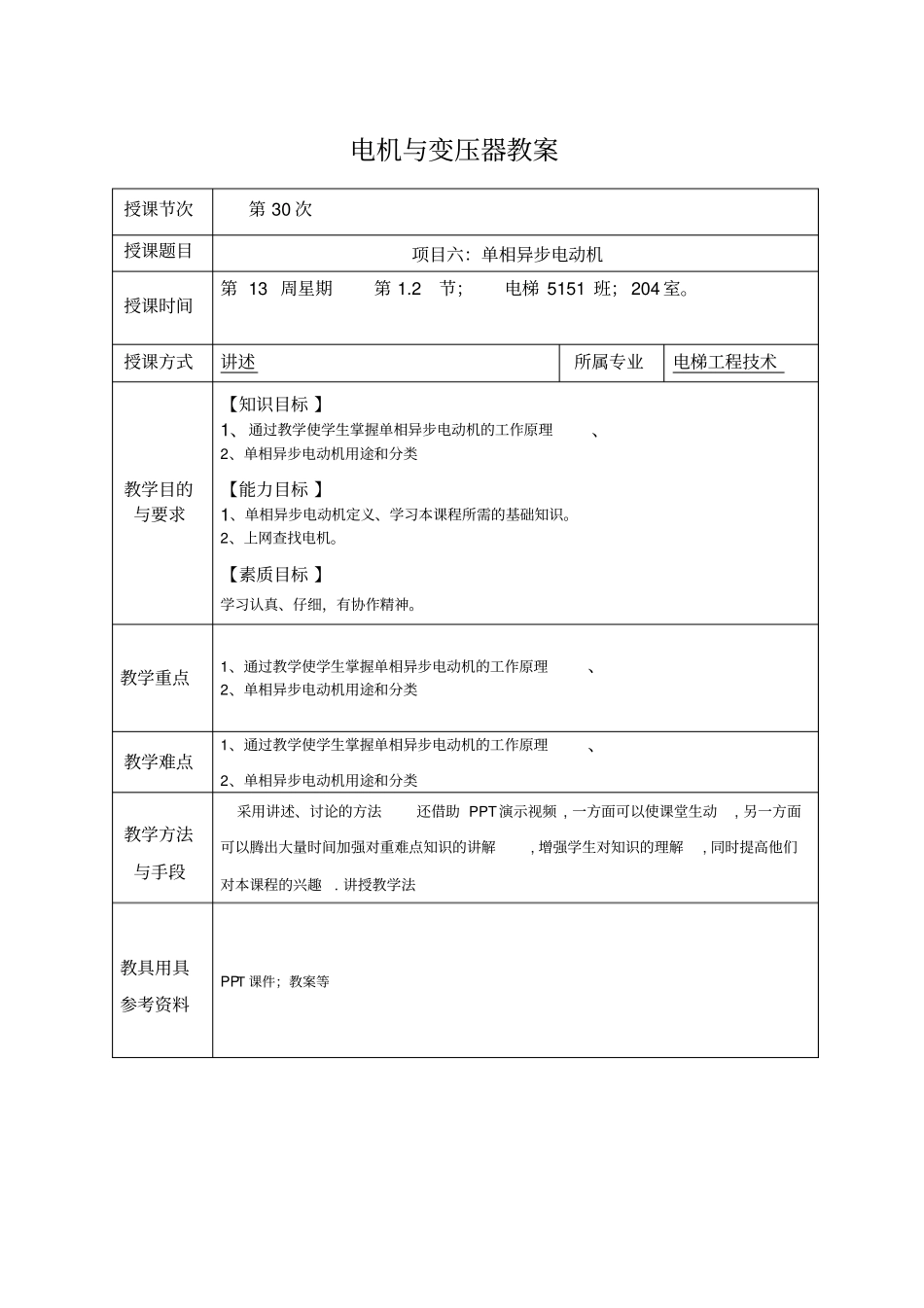

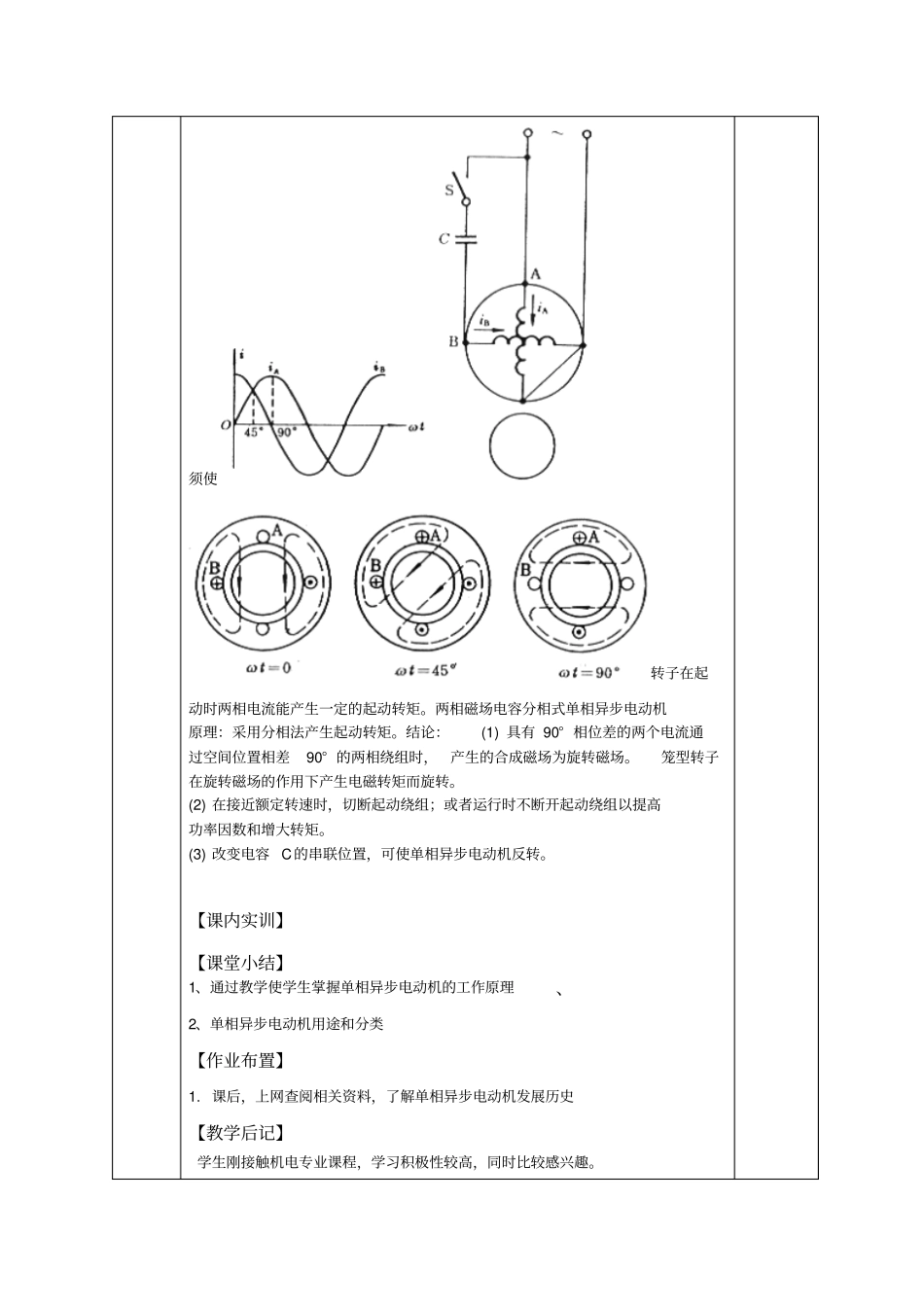

电机与变压器教案授课节次第 30 次授课题目项目六：单相异步电动机授课时间第 13 周星期第 1.2 节；电梯 5151 班； 204 室。授课方式讲述所属专业电梯工程技术教学目的与要求【知识目标 】1、通过教学使学生掌握单相异步电动机的工作原理、2、单相异步电动机用途和分类【能力目标 】1、单相异步电动机定义、学习本课程所需的基础知识。2、上网查找电机。【素质目标 】学习认真、仔细，有协作精神。教学重点1、通过教学使学生掌握单相异步电动机的工作原理、2、单相异步电动机用途和分类教学难点1、通过教学使学生掌握单相异步电动机的工作原理、2、单相异步电动机用途和分类教学方法与手段采用讲述、讨论的方法还借助 PPT演示视频 , 一方面可以使课堂生动, 另一方面可以腾出大量时间加强对重难点知识的讲解, 增强学生对知识的理解, 同时提高他们对本课程的兴趣. 讲授教学法教具用具参考资料PPT 课件；教案等教学过程组织【新课导入】采用提问的方式导入新课：单相异步电动机的作用，单相异步电动机与三相异步电动机的区别【内容讲解】课题一单相异步电动机的原理、结构及分类一、单相异步电动机的原理单相异步电动机是利用单相交流电源供电的一种小容量交流电动机，是一种将电能转化为机械能的装置，功率约在8W～750W之间。单相异步电动机具有结构简单, 成本低廉 , 维修方便等特点，被广泛应用工农业及家庭等领域。当单相定子绕组中通入单相交流电，在定子内会产生一个大小随时间按正弦规律变化而空间位置不动的脉动磁场。分析表明，此交变脉动磁场可分解成两个转向相反的旋转磁场，因而在电动机静止时正反两个转矩相等，即起动转矩为零，不能自行起动。二、单相异步电动机的结构及分类1. 罩极式单相异步电动机如图所示，单相绕组绕在磁极上，在磁极的约1/3 部分套一短路铜环。罩极式单相异步电动机的结构图罩极式异步电动机的移动磁场特点：结构简单，工作可靠，但起动转矩较小。适应对象：常用于起动转矩要求不高的设备中，如风扇、吹风机等。2. 电容分相式异步电动机定子上放置有工作绕组A 和起动绕组B，这两个绕组在空间位置上相差90° 。起动绕组串接电容器C后与工作绕组并联接入电源。在同一单相电源作用下，选择适当的电容器容量，使工作绕组和起动绕组的电流在相位上近于相差 90° ，这就是分相。1．电容分相式单相异步电动机引出：为使单相异步电动机能自行起动，必须使转子在起动时两相电流能产生一定的...
