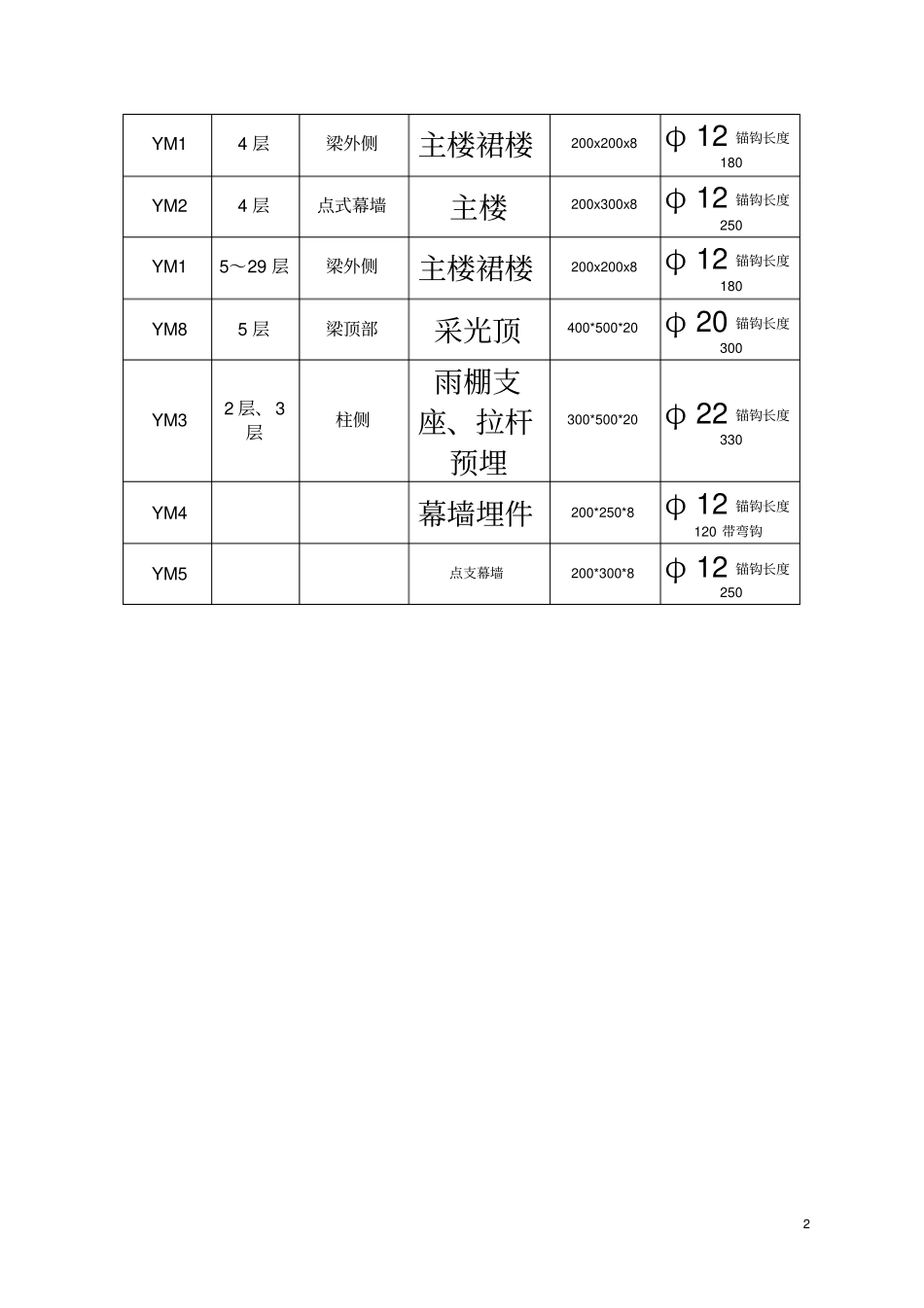

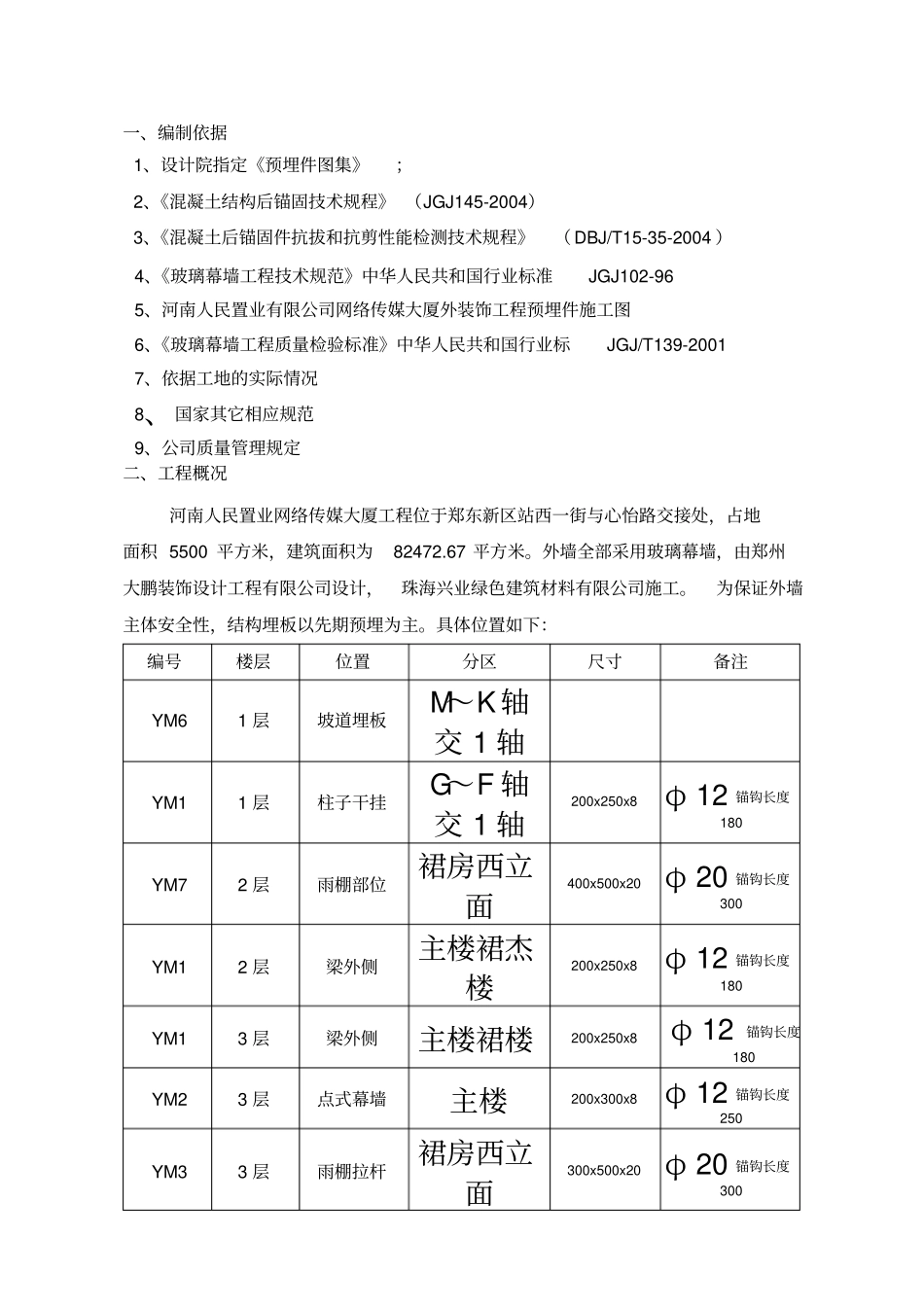

预埋钢板施工方案 ( 完整) 一、编制依据1、设计院指定《预埋件图集》；2、《混凝土结构后锚固技术规程》 （JGJ145-2004）3、《混凝土后锚固件抗拔和抗剪性能检测技术规程》（ DBJ/T15-35-2004 ）4、《玻璃幕墙工程技术规范》中华人民共和国行业标准JGJ102-96 5、河南人民置业有限公司网络传媒大厦外装饰工程预埋件施工图6、《玻璃幕墙工程质量检验标准》中华人民共和国行业标JGJ/T139-2001 7、依据工地的实际情况8、国家其它相应规范9、公司质量管理规定二、工程概况河南人民置业网络传媒大厦工程位于郑东新区站西一街与心怡路交接处，占地面积 5500 平方米，建筑面积为82472.67 平方米。外墙全部采用玻璃幕墙，由郑州大鹏装饰设计工程有限公司设计，珠海兴业绿色建筑材料有限公司施工。为保证外墙主体安全性，结构埋板以先期预埋为主。具体位置如下：编号楼层位置分区尺寸备注YM6 1 层坡道埋板M～K 轴交 1 轴YM1 1 层柱子干挂G～F 轴交 1 轴200x250x8 φ 12 锚钩长度180 YM7 2 层雨棚部位裙房西立面400x500x20 φ 20 锚钩长度300YM1 2 层梁外侧主楼裙杰楼200x250x8 φ 12 锚钩长度180 YM1 3 层梁外侧主楼裙楼200x250x8 φ 12锚钩长度180 YM2 3 层点式幕墙主楼200x300x8 φ 12 锚钩长度250 YM3 3 层雨棚拉杆裙房西立面300x500x20 φ 20 锚钩长度3002 YM1 4 层梁外侧主楼裙楼200x200x8 φ 12 锚钩长度180 YM2 4 层点式幕墙主楼200x300x8 φ 12 锚钩长度250 YM1 5～29 层梁外侧主楼裙楼200x200x8 φ 12 锚钩长度180 YM8 5 层梁顶部采光顶400*500*20 φ 20 锚钩长度300 YM3 2 层、 3层柱侧雨棚支座、拉杆预埋300*500*20 φ 22 锚钩长度330 YM4 幕墙埋件200*250*8 φ 12 锚钩长度120 带弯钩YM5 点支幕墙200*300*8 φ 12 锚钩长度250 三、施工准备 1、技术准备预埋件施工图应由专业公司设计，并经业主方认可后才能按照图纸施工，预埋件设计应依据建筑图对幕墙立面造型的要求及相关幕墙规范进行设计，满足幕墙的施工要求。 2、人员准备本项目部需配备项目经理、项目技术负责人、施工员、安全员、质检员、资料员、取（送）样员、材料员及焊工两名。 所有人员应具备相应的岗位证书及操作证书。 3、施工机具准备现场需施工机具有焊机两台；切割机一台；4、材料准备本工程预埋件为现场加工为主，加工工序以钢板和钢筋焊接而成，所需材料应符合图纸及规范...
