预应力波纹管规范标准

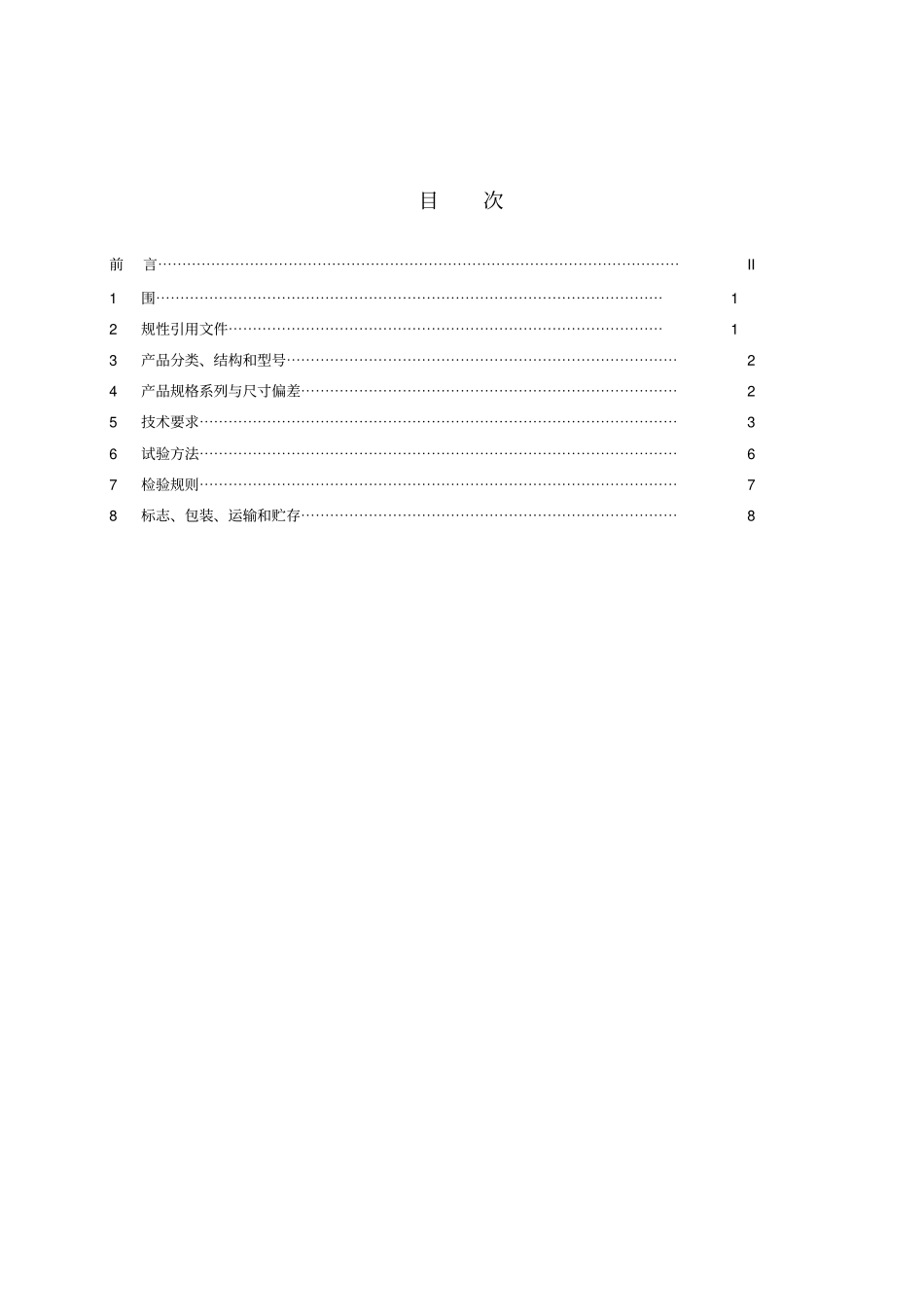

目次前言⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯II 1围⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1 2规性引用文件⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1 3产品分类、结构和型号⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2 4产品规格系列与尺寸偏差⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2 5技术要求⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3 6试验方法⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯6 7检验规则⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯7 8标志、包装、运输和贮存⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯8 前言本标准由交通部公路科学研究所提出。本标准由中国公路学会桥梁和结构工程分会归口。本标准起草单位：交通部公路科学研究所、交通学院、威胜利工程。本标准主要起草人：凌天清、昌铸、夏晓霞、智能、征宇。预应力混凝土桥梁用塑料波纹管1围本标准规定了预应力混凝土桥梁用塑料波纹管产品的分类、技术要求、试验方法、检验规则、标志、运输和贮存等。本标准适用于以高密度聚乙烯树脂(HDPE) 或聚丙烯 (PP)为主要原料，经热熔挤出成型的预应力混凝土桥梁用塑料波纹管。2规性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注明日期的引用文件，其随后所有的修改单（不包括勘误的容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T 2918 塑料试样状态调节和试验的标准环境（idt ISO 291 ）GB/T 8806 塑料管材尺寸测量方法（eqv ISO 3126 ）GB/T 9647 热塑性塑料管材环刚度的测定GB/T 14152 热塑性塑料管材耐外冲击性能试验方法时针旋转法（ eqv ISO 3127 ）GB/T 11116高密度聚乙烯树脂GB/T 12023 塑料打包带3产品分类、结构和型号3.1分类塑料波纹管按截面形状可分为圆形和扁形两大类。3.2结构塑料波纹管的结构见图1 和图 2。波峰 4～5mm，波距 30～60mm。图 1 圆形塑料波纹管图 2 扁形塑料波纹管3.3型号型号表示方式：管材类别代号；管材径， mm；产品代号， SBG。管材类别代号：扁形管代号为B，圆形管代号为Y。管材径：对于扁形...
