预应力砼管桩锤击施工方案

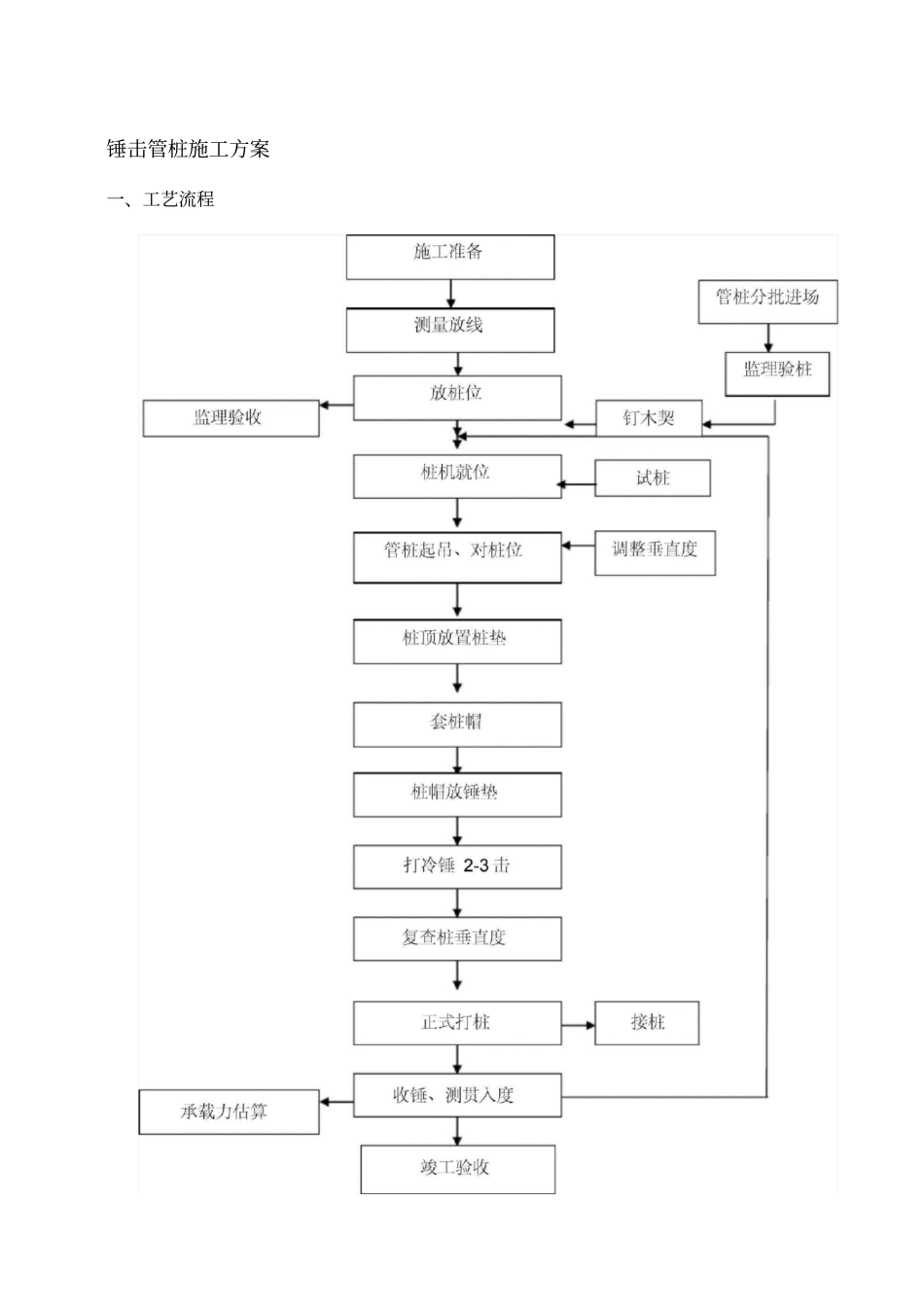

锤击管桩施工方案一、工艺流程二、锤击沉桩施工流程的主要环节的实施方法1）测量放线定桩位测量放线必须严格把关，反复校核，务求不出任何差错。首先要根据设计图纸进行室内计算，对建设单位提供的水准点和控制点进行校对，在图纸上标明。然后利用全站仪进行精确测量放线，复核基准水准点和控制点，并根据施工现场的具体情况定出控制网，并将复核结果和自己设立的控制网交监理审核。如监理审核通过，则今后的测量放线均按复核结果及控制网进行。如未获监理认可，则需继续复核，直至监理审核通过为止，并以监理最终审核通过结果作为施工放线测量的依据。经过监理认可的控制点和水准点要用水泥砂浆固定或在其四周用砖堆砌以严加保护，防止发生偏位和变形。根据复核控制网计算出每条桩桩中坐标并利用经纬仪放出桩位。测量放出桩位后，用 30CM长巾 10 钢筋在桩位位置打入土中，钢筋中上部用两道红绳绑扎牢固， 留出约 30CM 长红绳在地面，施工时根据红绳即可找到精确的桩位，以防止错、 漏施工。对将要施工的桩位用石灰粉按桩径大小划一个圆圈，桩位放线后的打桩过程中，考虑到土体的挤压移位，在打桩前需对桩位进行复核。2）预制管桩的堆放与验收预制管桩从管桩厂运输过来卸至现场堆放，地点选择要根据压桩的情况和有利于放大镜的原则进行堆放。堆放现场地要求平整，根据地面的坚实情况，可用枕木作支点，进行两点或三点支垫。管桩最高堆放层数三层，根据用桩计划，先用的桩应放上面，避免翻动桩堆。施工过程中，现场施工计划负责人根据当天桩机的施工情况统计出第二天可能施工的工作量及配桩要求以确定当天晚上的进料量。管桩每天进一批，现场施工计划负责人及施工管理人员要准确确定每天的进料量并报千监理工程师。管桩进场后，材料员瑕质检员根据规范在求严格检查桩身的外观尺寸和外观质量， 防止断桩、严重裂缝的桩用于施工，同时要收集与每批管桩数量相对应的合格证、 产品检验报告及出厂证明等资料。如发现不合格的管桩严禁使用，并向有关部门报告。管桩进场时，如有要求需监理工程师在场接收，质检员需会同监理工程师一同验收。三、施工机械的配备根据本工程现场的实际情况和设计管桩的类型和数量以及施工经验，本 工程采用 6 台 HD50 柴油打桩机进行施工。另外，还将配备电焊机、气割工具、索具、撬棍、钢丝刷、锯桩器等施工用具；每台桩机配备一把长条水准尺，可随时测量桩身的垂直度。四、管桩的焊接根据规范要求，一般单节管...
