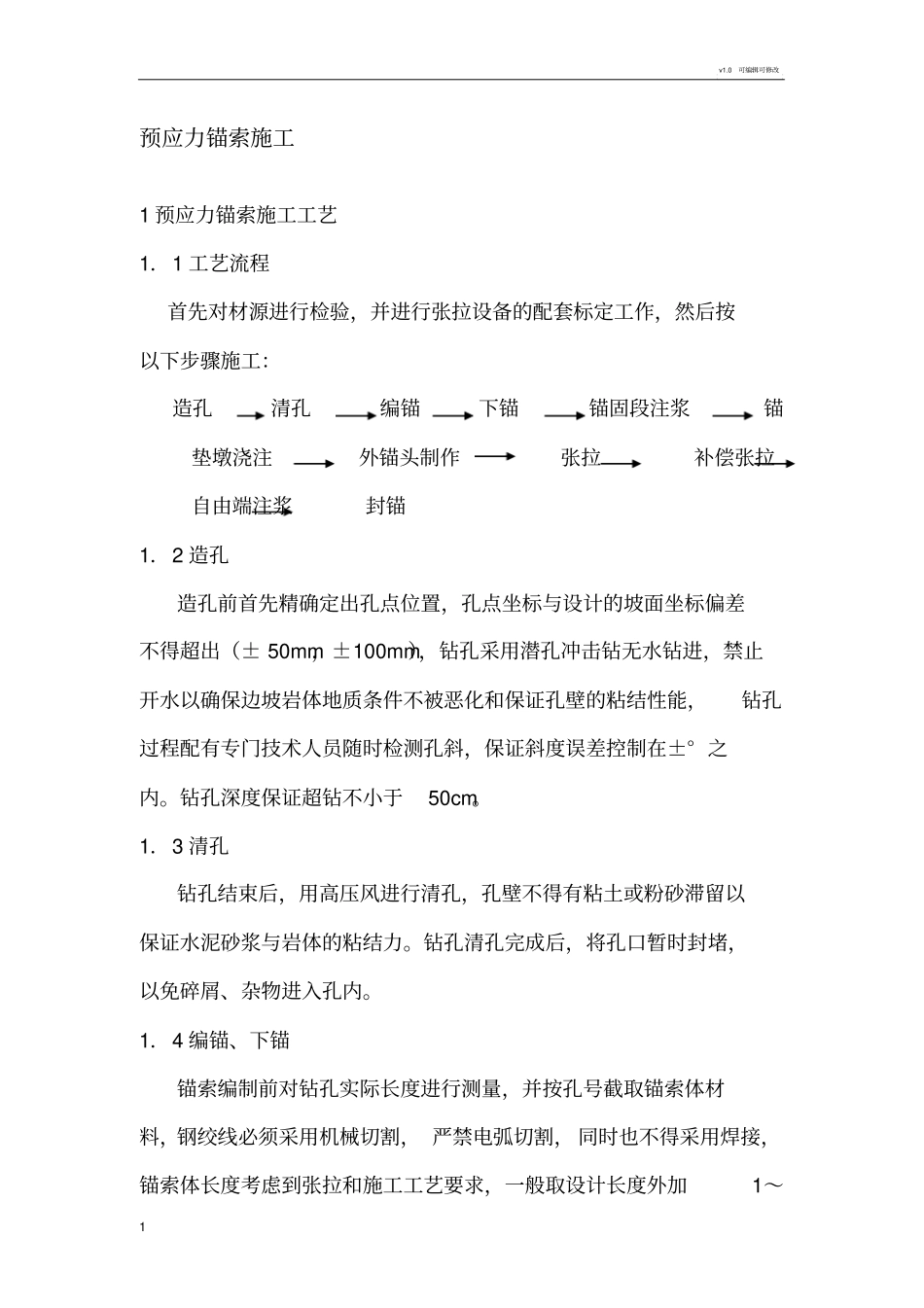

v1.0 可编辑可修改1 预应力锚索施工1 预应力锚索施工工艺1．1 工艺流程首先对材源进行检验，并进行张拉设备的配套标定工作，然后按以下步骤施工：造孔清孔编锚下锚锚固段注浆锚垫墩浇注外锚头制作张拉补偿张拉自由端注浆封锚1．2 造孔造孔前首先精确定出孔点位置，孔点坐标与设计的坡面坐标偏差不得超出（± 50mm，±100mm），钻孔采用潜孔冲击钻无水钻进，禁止开水以确保边坡岩体地质条件不被恶化和保证孔壁的粘结性能，钻孔过程配有专门技术人员随时检测孔斜，保证斜度误差控制在±° 之内。钻孔深度保证超钻不小于50cm。1．3 清孔钻孔结束后，用高压风进行清孔，孔壁不得有粘土或粉砂滞留以保证水泥砂浆与岩体的粘结力。钻孔清孔完成后，将孔口暂时封堵，以免碎屑、杂物进入孔内。1．4 编锚、下锚锚索编制前对钻孔实际长度进行测量，并按孔号截取锚索体材料，钢绞线必须采用机械切割， 严禁电弧切割， 同时也不得采用焊接，锚索体长度考虑到张拉和施工工艺要求，一般取设计长度外加1～v1.0 可编辑可修改2 1.5m 的工作长度。材料截取后，在编索平台上进行拉直编索，在锚固段安置隔离架和紧箍环，并在锚索末端安装导向帽，在自由段作防腐处理，自由段内的钢绞线上涂防锈漆及脱水黄油，外套 PVC防腐管，在防腐管末端安置止水环，并用胶布缠绕，以防注浆时浆液进入自由段，注浆管捆扎在锚索体的中间，随锚索一起下入孔内，管端距锚索末端不超过20m。锚索编制完成后，按对应的孔号下入锚索孔内，下锚时用力要均匀一致，防止在推送过程中损伤锚索配件和防护层。1．5 锚固段注浆下锚后及时进行锚固段注浆，浆体为1：1 水泥砂浆，水灰比～，强度不低于 20Mpa，注浆时注浆管边注边拔，使注浆管始终有一段埋于浆液中，注浆过程要保证锚固的注浆长度符合设计要求。1．6 锚垫墩浇注锚垫墩，要求嵌入坡面20cm，浇注前，在孔口 1m范围内埋设波纹管，方向与锚孔方向一致。现场浇注时，注意砼振捣，尤其是在锚孔周围，钢筋较密，应仔细振捣，保证砼密实，两相邻格子梁处预留2～3cm伸缩缝，并用浸沥青的木板填塞。1．7 外锚头制作为保证锚索受力垂直，在锚索垫墩上需设锚索斜托，锚索斜托顶面与锚孔轴线保证垂直， 锚具中的螺旋筋、 锚垫板安放要符合设计要求，锚垫板尺寸误差控制在±0.1cm～0.2cm。v1.0 可编辑可修改3 1．8 张拉待锚固段的浆体强度和垫墩、锚墩的砼强度达到设计要求后，进行预应力张拉。张拉采用“双控法” ，即采用...
