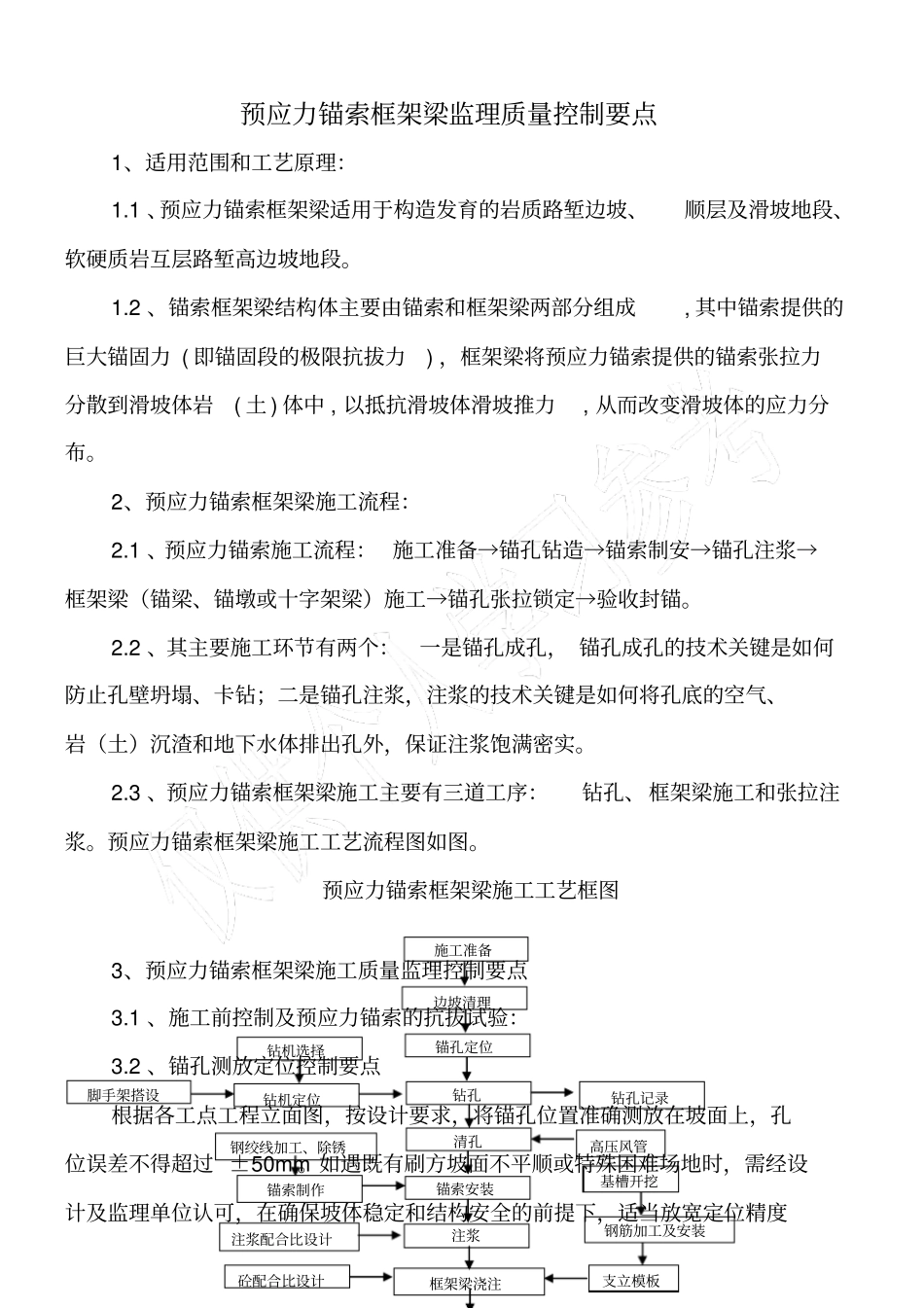

预应力锚索框架梁监理质量控制要点1、适用范围和工艺原理：1.1 、预应力锚索框架梁适用于构造发育的岩质路堑边坡、顺层及滑坡地段、软硬质岩互层路堑高边坡地段。1.2 、锚索框架梁结构体主要由锚索和框架梁两部分组成, 其中锚索提供的巨大锚固力 ( 即锚固段的极限抗拔力) ，框架梁将预应力锚索提供的锚索张拉力分散到滑坡体岩( 土 ) 体中 , 以抵抗滑坡体滑坡推力, 从而改变滑坡体的应力分布。2、预应力锚索框架梁施工流程：2.1 、预应力锚索施工流程： 施工准备→锚孔钻造→锚索制安→锚孔注浆→框架梁（锚梁、锚墩或十字架梁）施工→锚孔张拉锁定→验收封锚。2.2 、其主要施工环节有两个：一是锚孔成孔， 锚孔成孔的技术关键是如何防止孔壁坍塌、卡钻；二是锚孔注浆，注浆的技术关键是如何将孔底的空气、岩（土）沉渣和地下水体排出孔外，保证注浆饱满密实。2.3 、预应力锚索框架梁施工主要有三道工序：钻孔、框架梁施工和张拉注浆。预应力锚索框架梁施工工艺流程图如图。预应力锚索框架梁施工工艺框图3、预应力锚索框架梁施工质量监理控制要点3.1 、施工前控制及预应力锚索的抗拔试验：3.2 、锚孔测放定位控制要点根据各工点工程立面图，按设计要求，将锚孔位置准确测放在坡面上，孔位误差不得超过 ±50mm。如遇既有刷方坡面不平顺或特殊困难场地时，需经设计及监理单位认可，在确保坡体稳定和结构安全的前提下，适当放宽定位精度注浆配合比设计施工准备边坡清理锚孔定位钻孔清孔锚索安装注浆钻机定位钻机选择钻孔记录高压风管钢绞线加工、除锈框架梁浇注锚索制作砼配合比设计基槽开挖支立模板钢筋加工及安装脚手架搭设或调整锚孔定位。监理对测量放线锚孔定位进行检查。锚索孔按设计图纸布置的孔位精确定位，垂直方向与水平方向的距离误差小于 0.02m；钻孔的倾角及水平角误差控制在1 度以下，孔斜率小于1/50 。钻孔设备及钻机就位控制要点——钻孔机具的选择，根据锚固地层的类别、锚孔孔径、锚孔深度、以及施工场地条件等来选择潜孔钻，潜孔冲击成孔。——钻机就位锚孔钻进施工，搭设满足相应承载能力和稳固条件的脚手架，根据坡面测放孔位，准确安装固定钻机，并严格认真进行机位调整，确保锚孔开钻就位纵横误差不得超过 ±50mm，高程误差不得超过±100mm，钻孔倾角和方向符合设计要求，倾角允许误差位±1.0 ° ，方位允许误差 ±2.0 ° 。钻进方式、钻进过程控制要点——钻孔要求干钻，禁止采用水钻，以确保锚...
