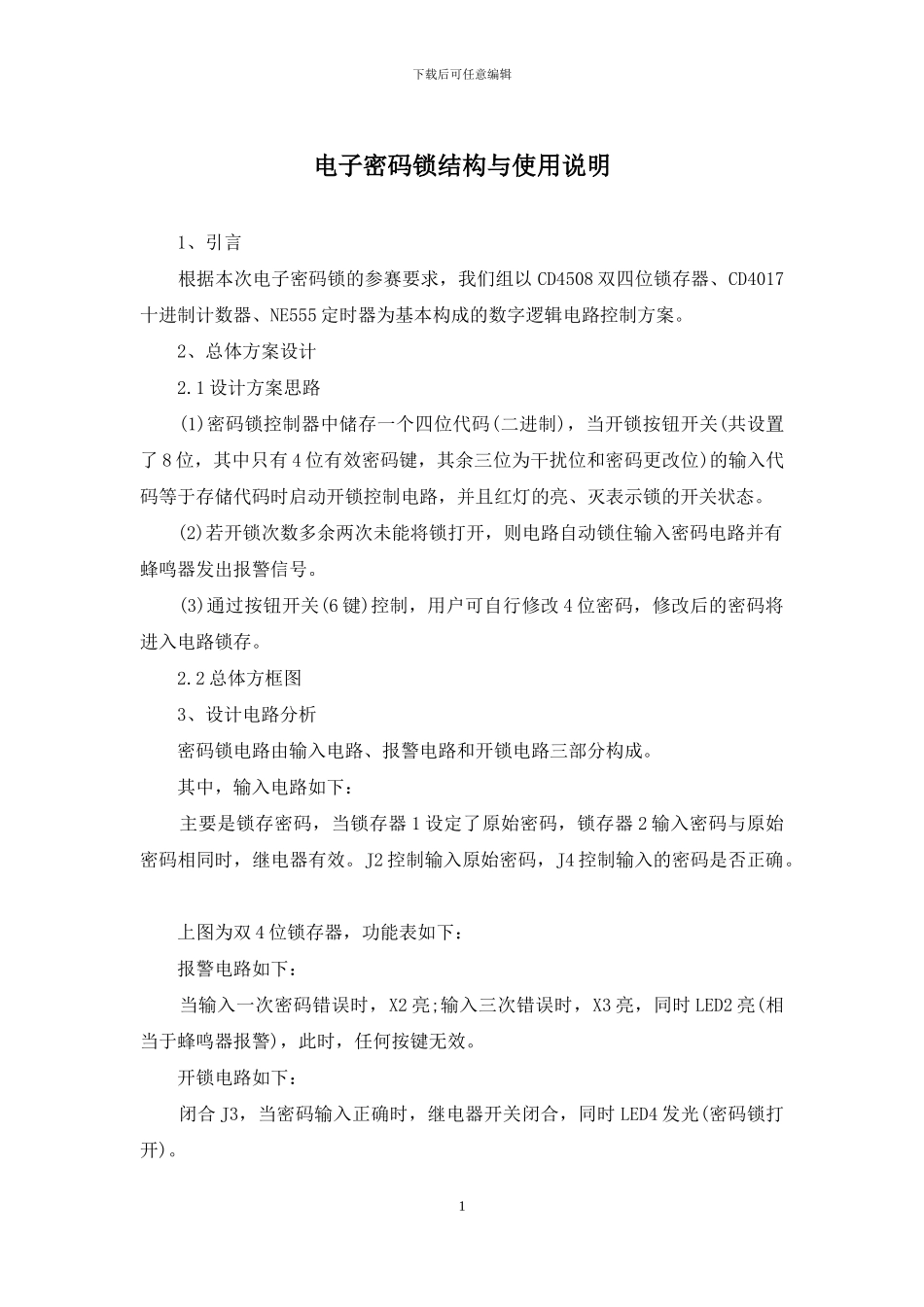

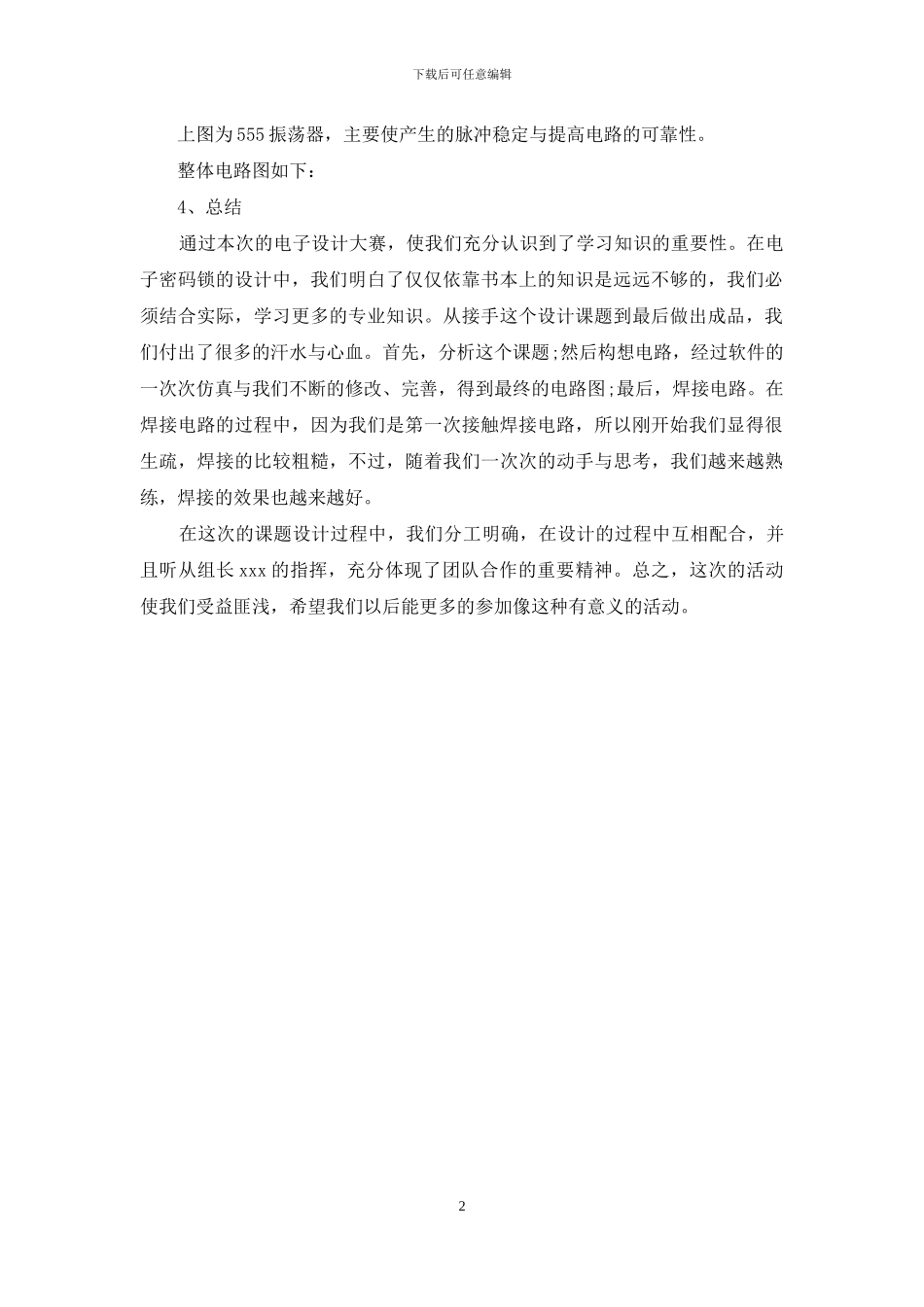

下载后可任意编辑电子密码锁结构与使用说明 1、引言 根据本次电子密码锁的参赛要求，我们组以 CD4508 双四位锁存器、CD4017十进制计数器、NE555 定时器为基本构成的数字逻辑电路控制方案。 2、总体方案设计 2.1 设计方案思路 (1)密码锁控制器中储存一个四位代码(二进制)，当开锁按钮开关(共设置了 8 位，其中只有 4 位有效密码键，其余三位为干扰位和密码更改位)的输入代码等于存储代码时启动开锁控制电路，并且红灯的亮、灭表示锁的开关状态。 (2)若开锁次数多余两次未能将锁打开，则电路自动锁住输入密码电路并有蜂鸣器发出报警信号。 (3)通过按钮开关(6 键)控制，用户可自行修改 4 位密码，修改后的密码将进入电路锁存。 2.2 总体方框图 3、设计电路分析 密码锁电路由输入电路、报警电路和开锁电路三部分构成。 其中，输入电路如下： 主要是锁存密码，当锁存器 1 设定了原始密码，锁存器 2 输入密码与原始密码相同时，继电器有效。J2 控制输入原始密码，J4 控制输入的密码是否正确。 上图为双 4 位锁存器，功能表如下： 报警电路如下： 当输入一次密码错误时，X2 亮;输入三次错误时，X3 亮，同时 LED2 亮(相当于蜂鸣器报警)，此时，任何按键无效。 开锁电路如下： 闭合 J3，当密码输入正确时，继电器开关闭合，同时 LED4 发光(密码锁打开)。 1下载后可任意编辑 上图为 555 振荡器，主要使产生的脉冲稳定与提高电路的可靠性。 整体电路图如下： 4、总结 通过本次的电子设计大赛，使我们充分认识到了学习知识的重要性。在电子密码锁的设计中，我们明白了仅仅依靠书本上的知识是远远不够的，我们必须结合实际，学习更多的专业知识。从接手这个设计课题到最后做出成品，我们付出了很多的汗水与心血。首先，分析这个课题;然后构想电路，经过软件的一次次仿真与我们不断的修改、完善，得到最终的电路图;最后，焊接电路。在焊接电路的过程中，因为我们是第一次接触焊接电路，所以刚开始我们显得很生疏，焊接的比较粗糙，不过，随着我们一次次的动手与思考，我们越来越熟练，焊接的效果也越来越好。 在这次的课题设计过程中，我们分工明确，在设计的过程中互相配合，并且听从组长 xxx 的指挥，充分体现了团队合作的重要精神。总之，这次的活动使我们受益匪浅，希望我们以后能更多的参加像这种有意义的活动。 2
