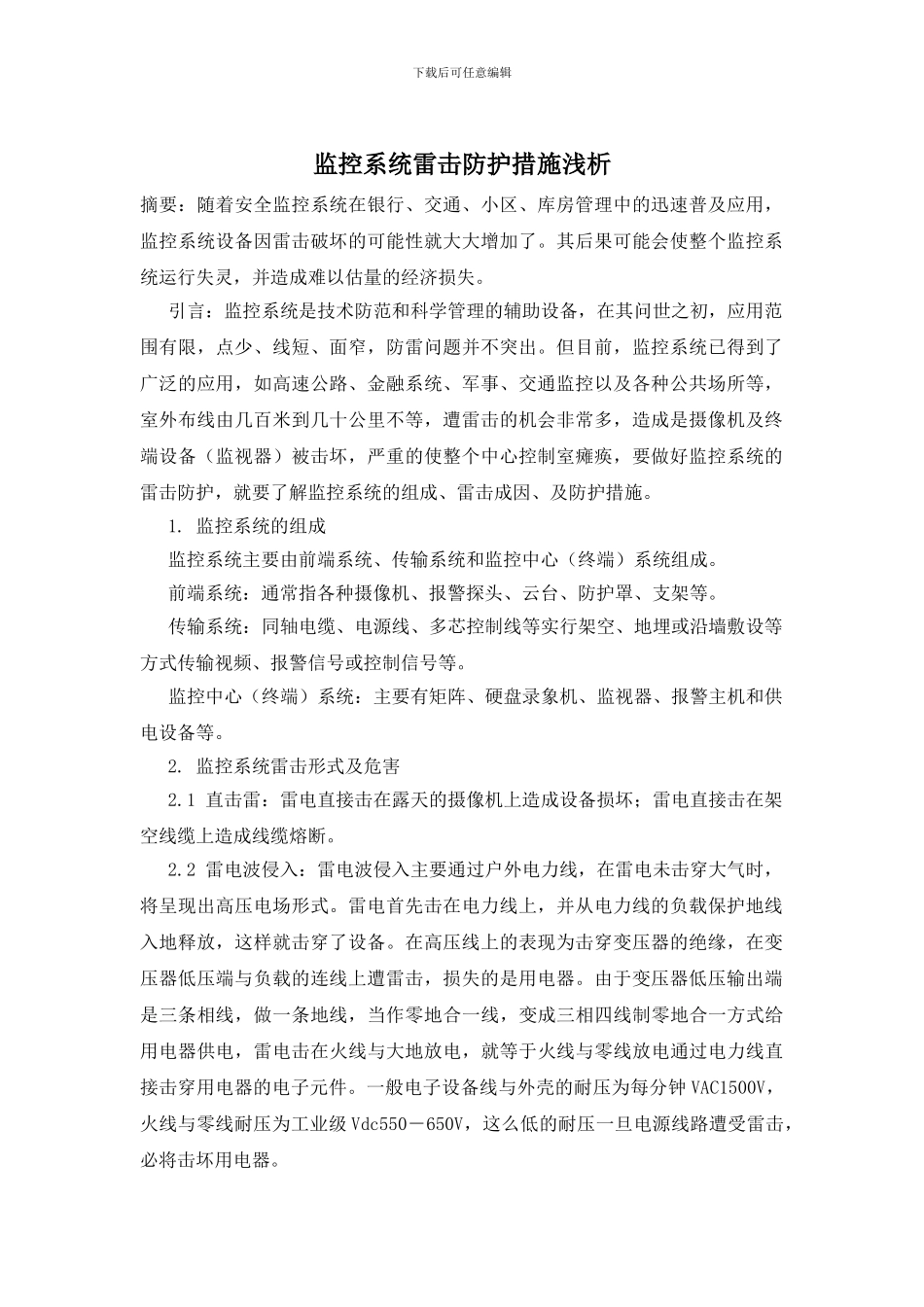

下载后可任意编辑监控系统雷击防护措施浅析摘要：随着安全监控系统在银行、交通、小区、库房管理中的迅速普及应用，监控系统设备因雷击破坏的可能性就大大增加了。其后果可能会使整个监控系统运行失灵，并造成难以估量的经济损失。 引言：监控系统是技术防范和科学管理的辅助设备，在其问世之初，应用范围有限，点少、线短、面窄，防雷问题并不突出。但目前，监控系统已得到了广泛的应用，如高速公路、金融系统、军事、交通监控以及各种公共场所等，室外布线由几百米到几十公里不等，遭雷击的机会非常多，造成是摄像机及终端设备（监视器）被击坏，严重的使整个中心控制室瘫痪，要做好监控系统的雷击防护，就要了解监控系统的组成、雷击成因、及防护措施。 1. 监控系统的组成 监控系统主要由前端系统、传输系统和监控中心（终端）系统组成。 前端系统：通常指各种摄像机、报警探头、云台、防护罩、支架等。 传输系统：同轴电缆、电源线、多芯控制线等实行架空、地埋或沿墙敷设等方式传输视频、报警信号或控制信号等。 监控中心（终端）系统：主要有矩阵、硬盘录象机、监视器、报警主机和供电设备等。 2. 监控系统雷击形式及危害 2.1 直击雷：雷电直接击在露天的摄像机上造成设备损坏；雷电直接击在架空线缆上造成线缆熔断。 2.2 雷电波侵入：雷电波侵入主要通过户外电力线，在雷电未击穿大气时，将呈现出高压电场形式。雷电首先击在电力线上，并从电力线的负载保护地线入地释放，这样就击穿了设备。在高压线上的表现为击穿变压器的绝缘，在变压器低压端与负载的连线上遭雷击，损失的是用电器。由于变压器低压输出端是三条相线，做一条地线，当作零地合一线，变成三相四线制零地合一方式给用电器供电，雷电击在火线与大地放电，就等于火线与零线放电通过电力线直接击穿用电器的电子元件。一般电子设备线与外壳的耐压为每分钟 VAC1500V，火线与零线耐压为工业级 Vdc550－650V，这么低的耐压一旦电源线路遭受雷击，必将击坏用电器。下载后可任意编辑 2.3 雷电感应：当雷击避雷针时，在引下线周围会产生很强的瞬变电磁场。处在电磁场中的监控设备和传输线路会感应出较大的电动势。这现象叫电磁感应。当有带电的雷云出现时，在雷云下面的建筑物和传输线路上都会感应出与雷云相反的电荷。这种感应电荷在低压架空线路上可达 100kv，信号线路上可40－60kv。这种现象叫静电感应。雷击引起的电磁感应和静电感应称为感应雷，又叫二次雷。当...
