塑料管道施工方案

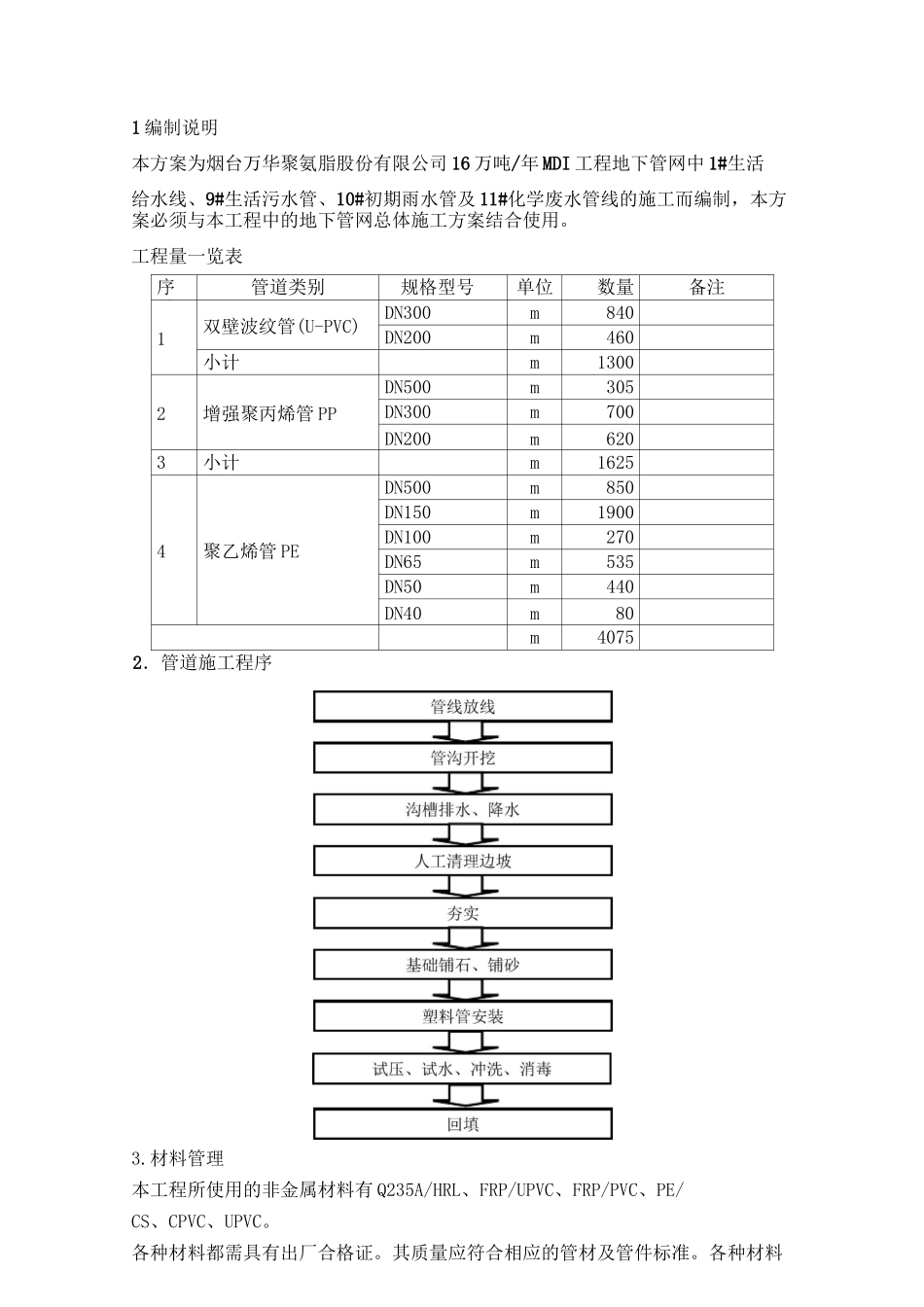

1 编制说明本方案为烟台万华聚氨脂股份有限公司 16 万吨/年 MDI 工程地下管网中 1#生活给水线、9#生活污水管、10#初期雨水管及 11#化学废水管线的施工而编制，本方案必须与本工程中的地下管网总体施工方案结合使用。工程量一览表序号管道类别规格型号单位数量备注1双壁波纹管(U-PVC)DN300m840DN200m460小计m13002增强聚丙烯管 PPDN500m305DN300m700DN200m6203小计m16254聚乙烯管 PEDN500m850DN150m1900DN100m270DN65m535DN50m440DN40m80m40752．管道施工程序3.材料管理本工程所使用的非金属材料有 Q235A/HRL、FRP/UPVC、FRP/PVC、PE/CS、CPVC、UPVC。各种材料都需具有出厂合格证。其质量应符合相应的管材及管件标准。各种材料需有明确标识，防止混乱，要按其品种、规格和材质分类摆放整齐。管材及配件在运输、装卸及堆放过程中严禁抛扔或激烈碰撞；管材堆放时应放平垫实，堆放高度不宜超过 1.5m;本工程中所用材料为承插式，堆放时相邻两层管材的承口应相互倒置并让出承口部位,以免承口受集中荷载；管材堆放时不得与金属材料或其它物质混放，并防止遭受日晒和冷冻而变形。所有阀门施工前须按所标公称压力，根据规范规定进行水压试验。4．管沟开挖管沟开挖按《地下管道总体施工方案》进行。并应按如下图所示挖出管道接口处的焊接操作坑。沟槽排水、降水按《地下管道总体施工方案》进行。6．管底基础处理土方开挖完毕，边波及沟底人工理好后，在沟底铺 200mm 厚的碎石垫层，上铺200mm 的细砂层。如遇淤泥或其它粘土时，应首先采用抛石挤淤法或清除软土,至稳固地基，再按上述作法进行施工。7．塑料管安装管子的切割7.1.1 所有管子切割前都应移植原有标记，所有管子使用前必须调直。7.1.2 管子切割采用木工锯或粗齿钢锯；7.1.3 管子切口表面应平整，无裂纹、毛刺、凹凸等；切口表面倾斜偏差不应大于管子外径的 1%,且不得超过 3mm。管道连接7.2.1 本工程中塑料管采用下列连接方式：(1) 聚丙烯管(PP)采用承插后，热熔焊接的方式进行连接。(2) 聚乙烯管(PE)采用承插后，热熔连接的方式进行连接。(3) U-PVC 管采用承插接口，橡胶圈密封的方式进行连接。7.2.2 承插后热熔焊接7.2.2.1 管道插口(1) 管道连接时,先用挫刀或尖尾小刀依 30°方向削角,也可用喷灯加热至软化后,小刀切削，再用锉刀修整的方法进行倒角。(2) 用毛刷将润滑剂均匀地涂在插口端外表面上，润滑剂可采用 V 型脂肪酸盐;(3) 将连接管道的插口对准承口，保持插...
