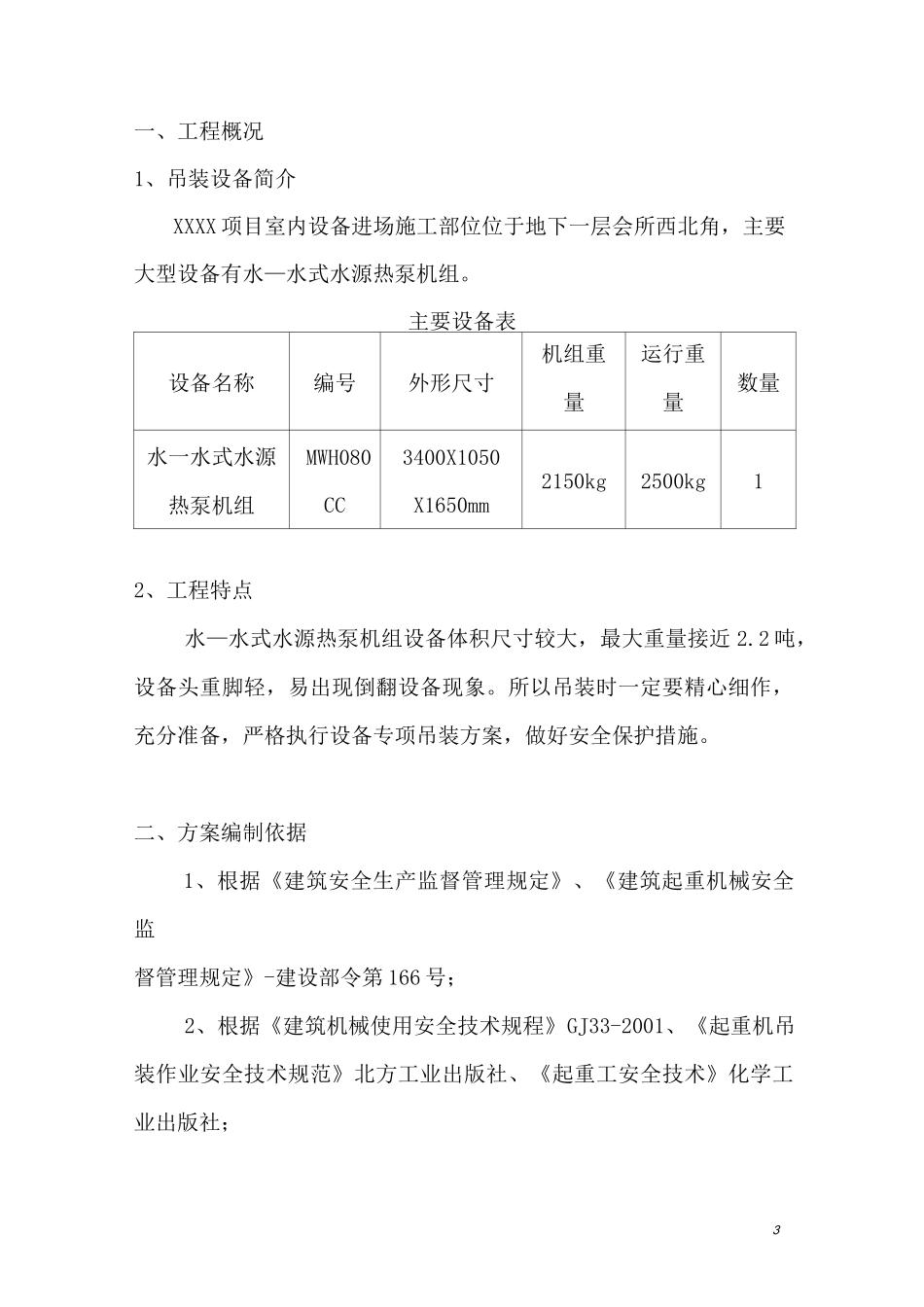

1XXXX 项目空调设备专项吊装方案编制审核审批:XXXXXXXX 工程项目部20XX-XX-XX2空调设备吊装方案目录一、工程概况二、方案编制依据三、吊装施工前应具备的条件四、吊装工艺流程五、安全技术措施及注意事项3一、工程概况1、吊装设备简介XXXX 项目室内设备进场施工部位位于地下一层会所西北角，主要大型设备有水—水式水源热泵机组。主要设备表设备名称编号外形尺寸机组重量运行重量数量水一水式水源热泵机组MWH080CC3400X1050X1650mm2150kg2500kg12、工程特点水—水式水源热泵机组设备体积尺寸较大，最大重量接近 2.2 吨，设备头重脚轻，易出现倒翻设备现象。所以吊装时一定要精心细作，充分准备，严格执行设备专项吊装方案，做好安全保护措施。二、方案编制依据1、根据《建筑安全生产监督管理规定》、《建筑起重机械安全监督管理规定》-建设部令第 166 号；2、根据《建筑机械使用安全技术规程》GJ33-2001、《起重机吊装作业安全技术规范》北方工业出版社、《起重工安全技术》化学工业出版社；43、根据《机械设备安装工程施工及验收通用规范》GB50231-98、《起重设备安装工程施工及验收规范》GB50278-98；4、根据《起重安装操作规范》、起重吊机使用说明和机械性能参数表、钢丝强技术参数表；5、根据本工程《招标文件》制冷机组设备安装技术要求、设计施工图纸、相应的设计说明；6、根据空调设备厂家提供的制冷机组设备资料，外形尺寸、运输重量等技术参数；7、根据本工程施工组织设计方案、施工技术措施、设备安装技术要求。8、根据施工现场勘察实地条件、周围环境、吊运线路、制冷机房布局等情况。三、吊装施工前应具备的条件1、技术准备1.1吊装施工方案已按有关规定的程序审批完毕。1.2参加吊装施工的有关人员经过专业培训合格，吊装责任工程师已向全体人员进行了吊装技术交底，安全责任人员负责向所有参加吊装施工的人员进行安全教育。1.3土建专业已提供了完整的设备基础交工资料，基础沉降观测原始数据齐全，基础经复验合格。51.4各项检验、施工记录齐全且经检查合格，设备安装位置座标、方位核对无误。1.5各项检测仪器、工具按规定位置架设妥当，吊装的安全质量保证体系人员各就各位。2、现场准备2.1影响设备吊装的障碍物已拆除，吊车行进路线路基及吊车站位打腿地基已按要求处理合格，路线畅通。2.2所有设备已按吊装平面布置图所规定的位置顺序摆放到位。2.3主吊车已按吊装平面布置图的位置布置完毕。3、机具准备3.1钢丝绳、绳扣、卸扣...
