样板房止水方案

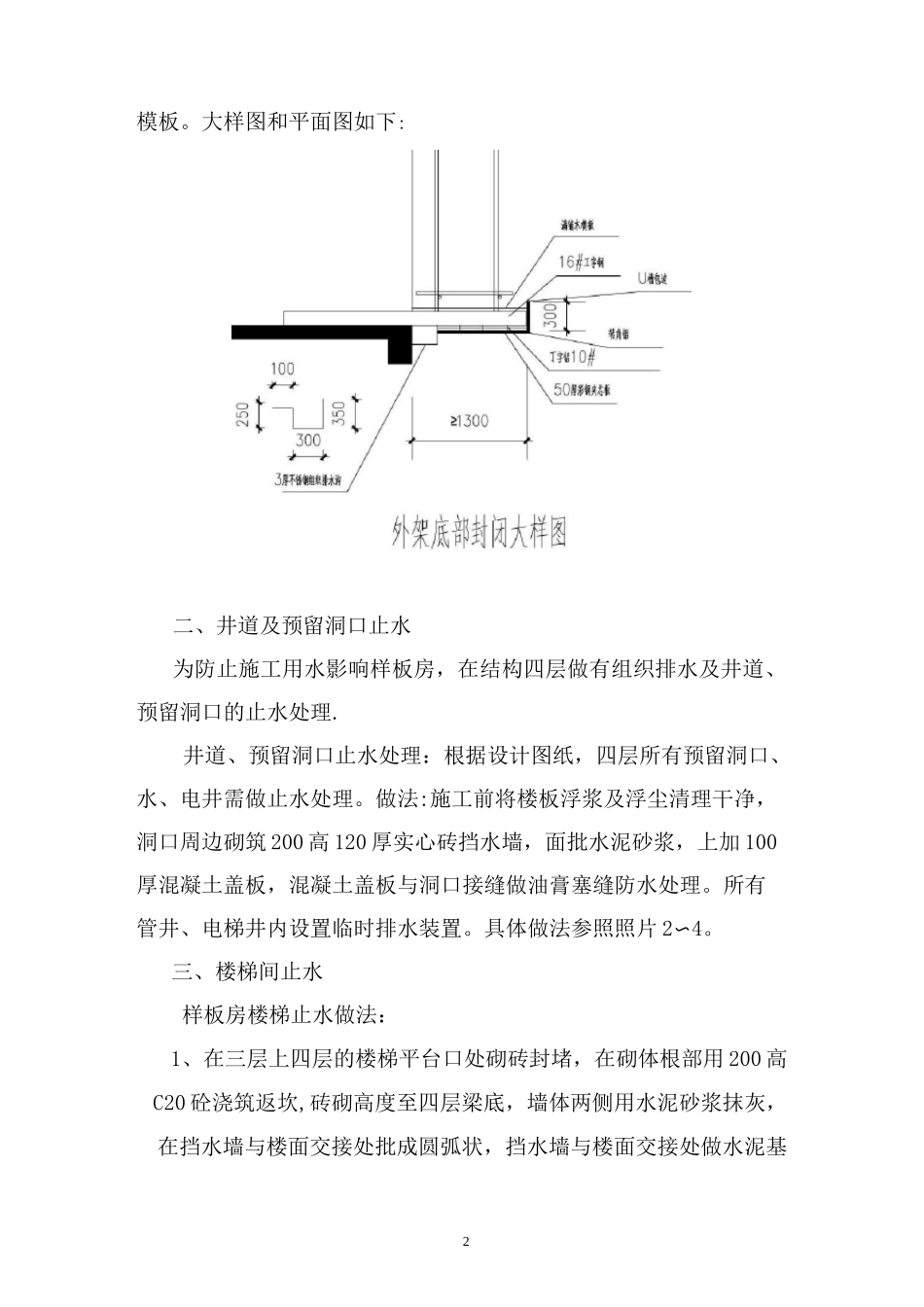

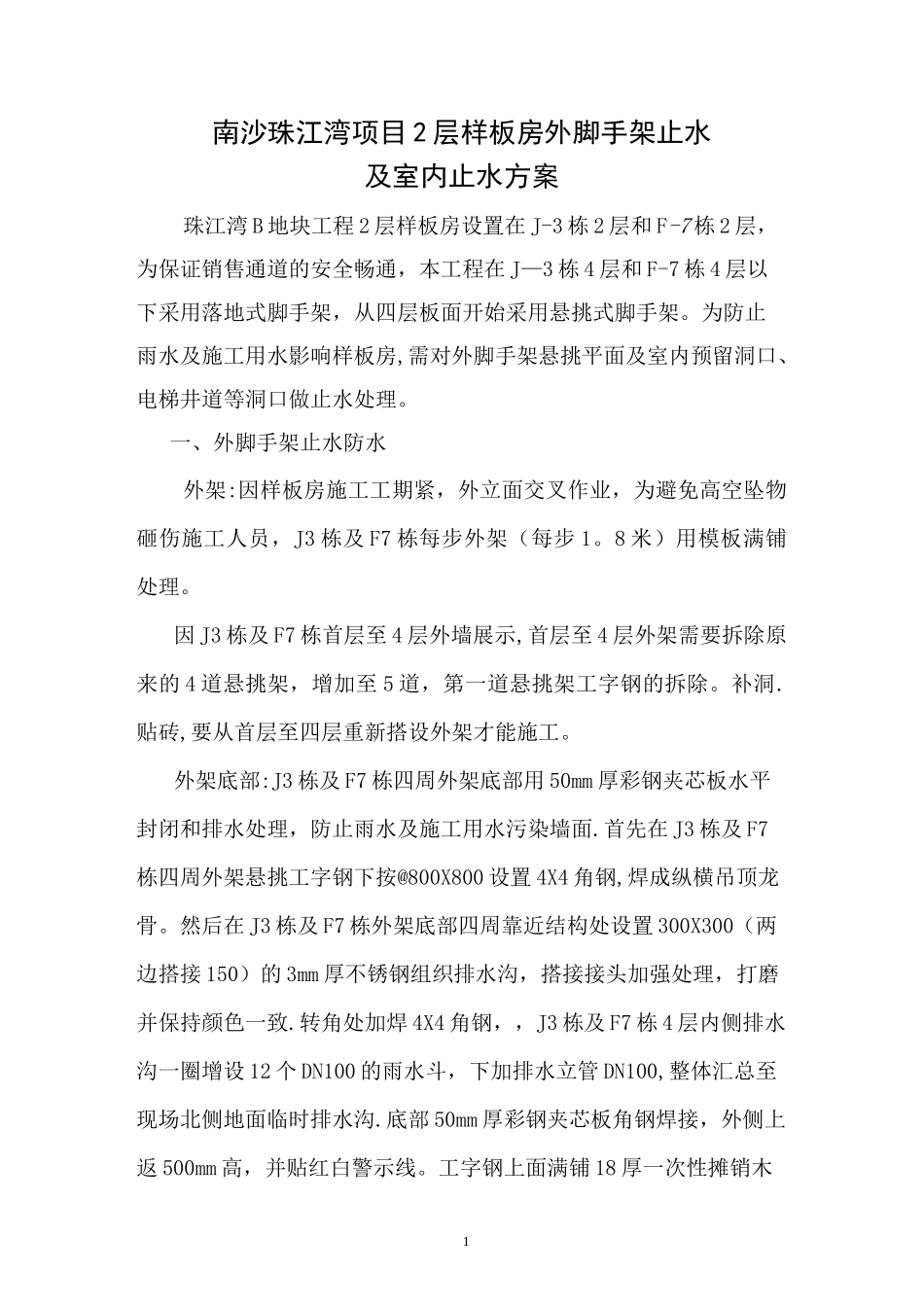

1南沙珠江湾项目 2 层样板房外脚手架止水及室内止水方案珠江湾 B 地块工程 2 层样板房设置在 J-3 栋 2 层和 F-7 栋 2 层，为保证销售通道的安全畅通，本工程在 J—3 栋 4 层和 F-7 栋 4 层以下采用落地式脚手架，从四层板面开始采用悬挑式脚手架。为防止雨水及施工用水影响样板房,需对外脚手架悬挑平面及室内预留洞口、电梯井道等洞口做止水处理。一、外脚手架止水防水外架:因样板房施工工期紧，外立面交叉作业，为避免高空坠物砸伤施工人员，J3 栋及 F7 栋每步外架（每步 1。8 米）用模板满铺处理。因 J3 栋及 F7 栋首层至 4 层外墙展示,首层至 4 层外架需要拆除原来的 4 道悬挑架，增加至 5 道，第一道悬挑架工字钢的拆除。补洞.贴砖,要从首层至四层重新搭设外架才能施工。外架底部:J3 栋及 F7 栋四周外架底部用 50mm 厚彩钢夹芯板水平封闭和排水处理，防止雨水及施工用水污染墙面.首先在 J3 栋及 F7栋四周外架悬挑工字钢下按@800X800 设置 4X4 角钢,焊成纵横吊顶龙骨。然后在 J3 栋及 F7 栋外架底部四周靠近结构处设置 300X300（两边搭接 150）的 3mm 厚不锈钢组织排水沟，搭接接头加强处理，打磨并保持颜色一致.转角处加焊 4X4 角钢，，J3 栋及 F7 栋 4 层内侧排水沟一圈增设 12 个 DN100 的雨水斗，下加排水立管 DN100,整体汇总至现场北侧地面临时排水沟.底部 50mm 厚彩钢夹芯板角钢焊接，外侧上返 500mm 高，并贴红白警示线。工字钢上面满铺 18 厚一次性摊销木2模板。大样图和平面图如下:二、井道及预留洞口止水为防止施工用水影响样板房，在结构四层做有组织排水及井道、预留洞口的止水处理.井道、预留洞口止水处理：根据设计图纸，四层所有预留洞口、水、电井需做止水处理。做法:施工前将楼板浮浆及浮尘清理干净，洞口周边砌筑 200 高 120 厚实心砖挡水墙，面批水泥砂浆，上加 100厚混凝土盖板，混凝土盖板与洞口接缝做油膏塞缝防水处理。所有管井、电梯井内设置临时排水装置。具体做法参照照片 2〜4。三、楼梯间止水样板房楼梯止水做法：1、在三层上四层的楼梯平台口处砌砖封堵，在砌体根部用 200 高C20 砼浇筑返坎,砖砌高度至四层梁底，墙体两侧用水泥砂浆抹灰，在挡水墙与楼面交接处批成圆弧状，挡水墙与楼面交接处做水泥基3防水，挡水墙侧面防水层上返 200 伽高;2、在四层下三层的楼梯口，用实心砖砌筑 200 伽高 200 厚挡水墙,面批水泥砂...
