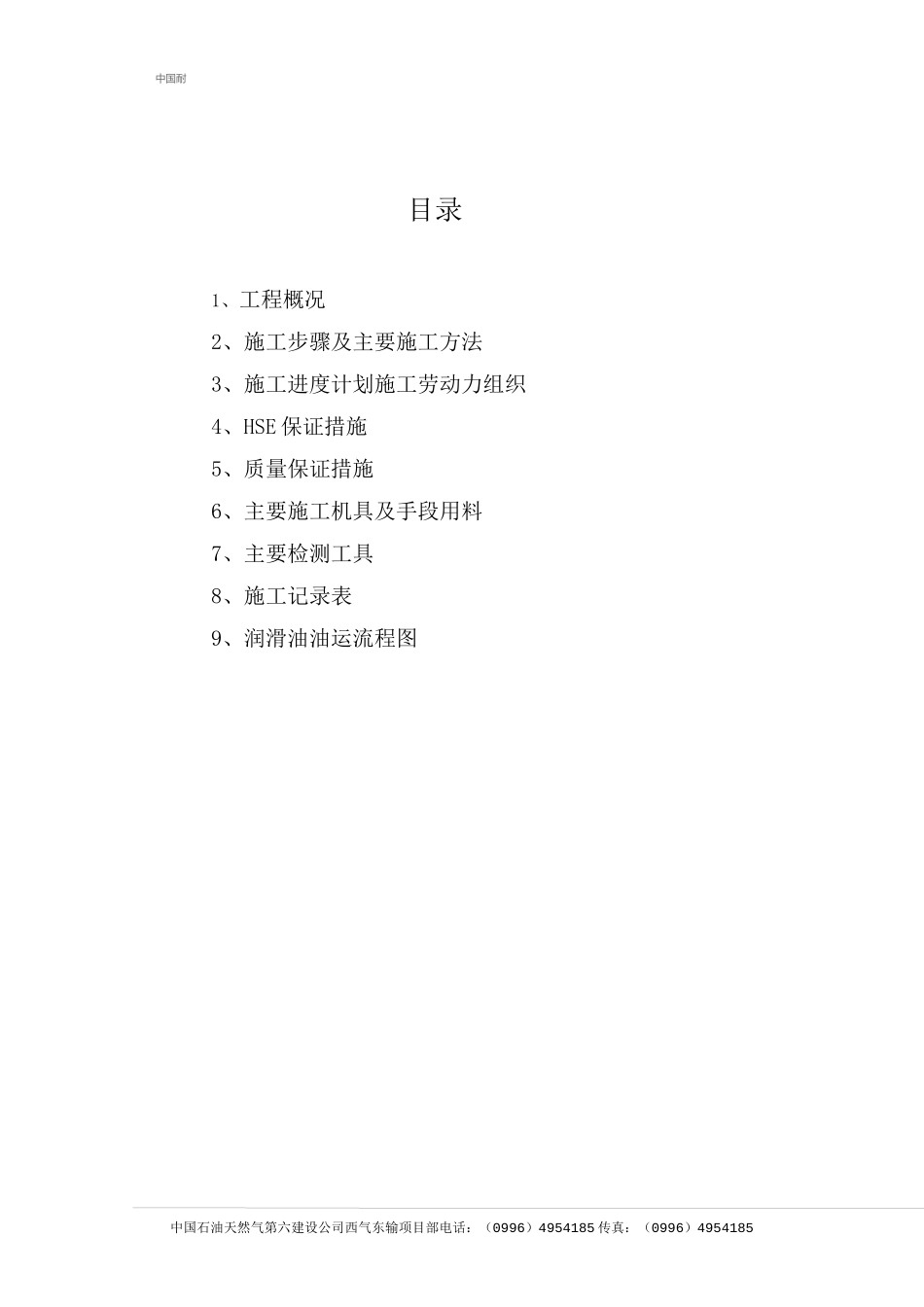

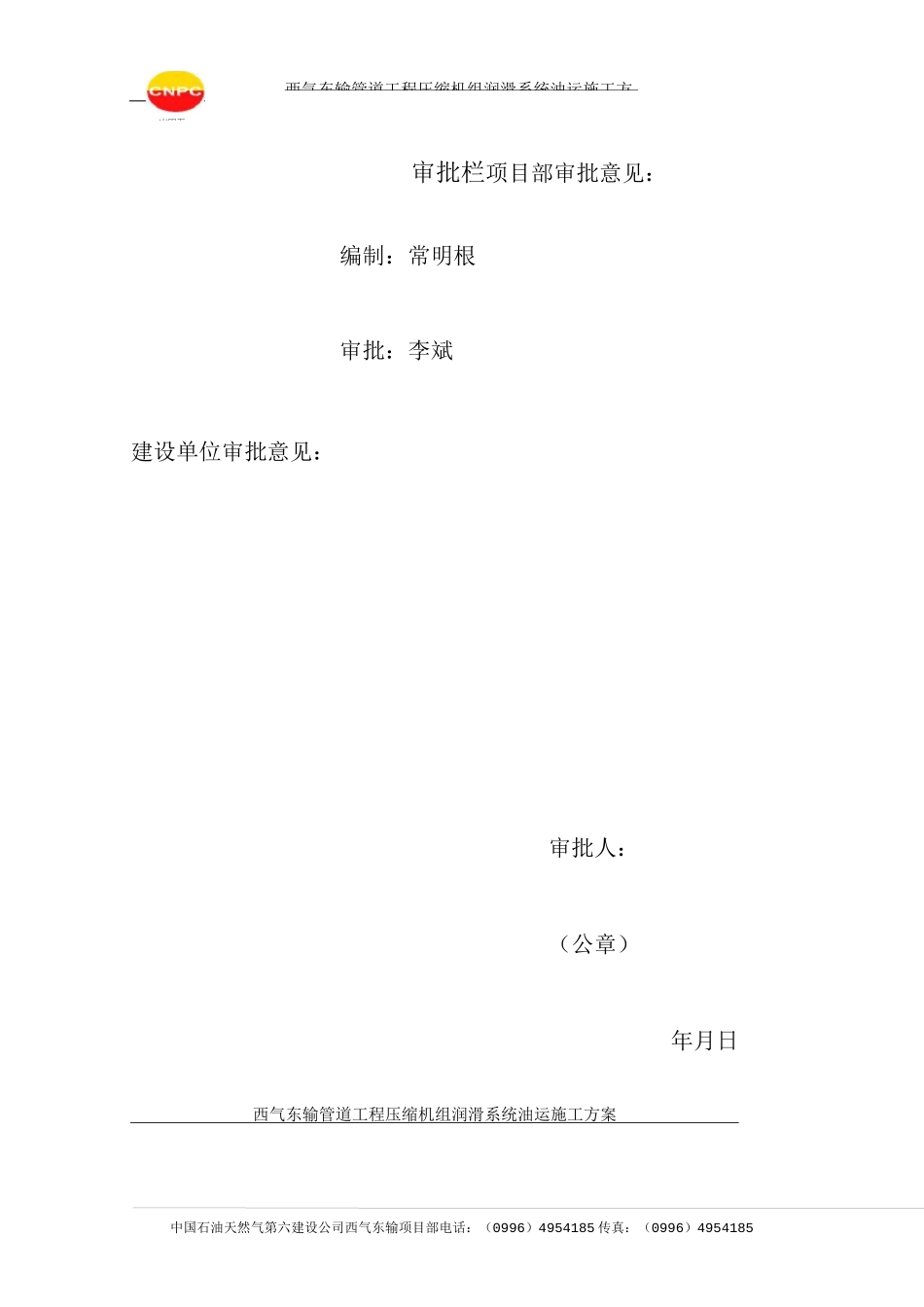

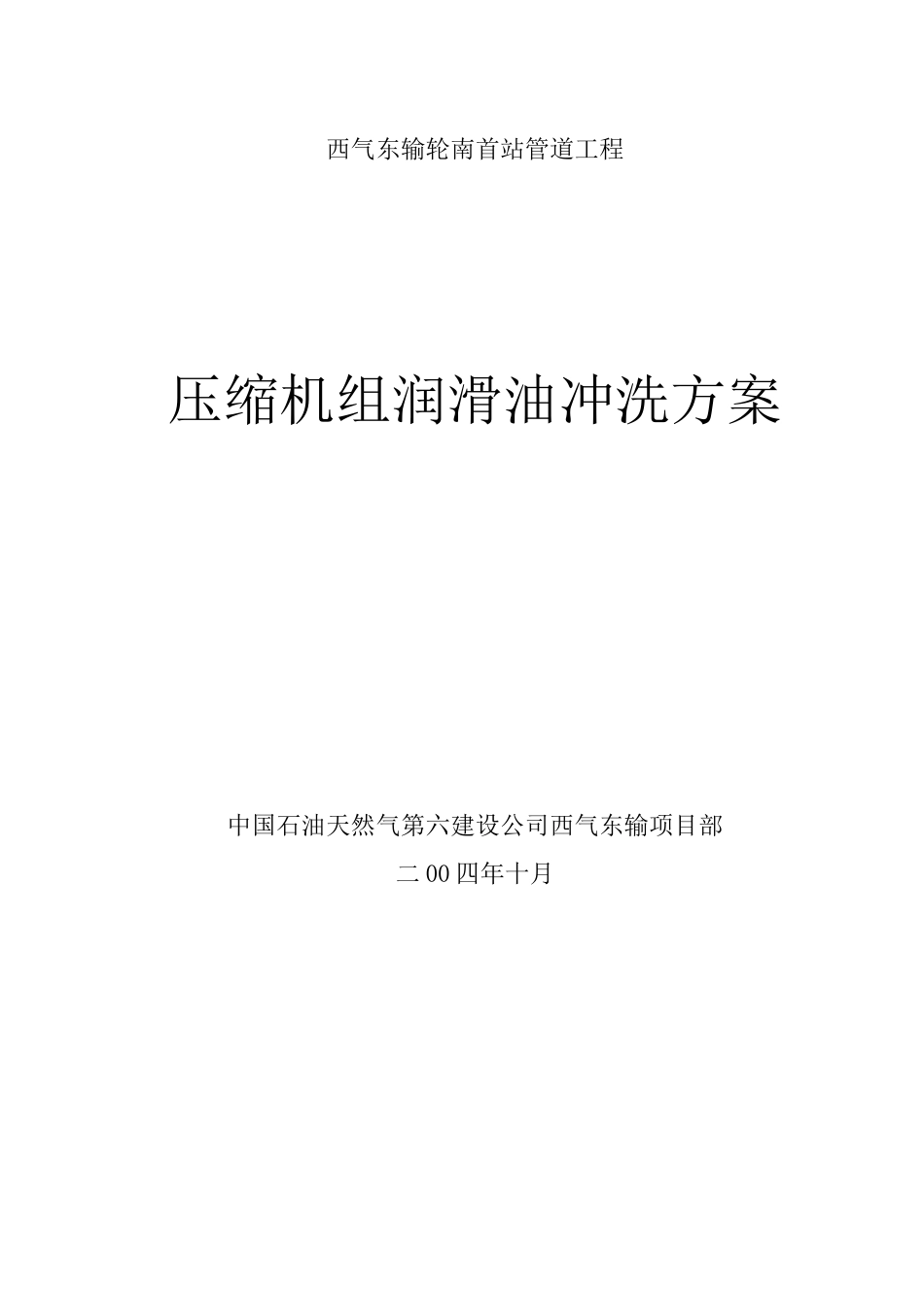

西气东输轮南首站管道工程压缩机组润滑油冲洗方案中国石油天然气第六建设公司西气东输项目部二 00 四年十月中国石油天然气第六建设公司西气东输项目部电话：（0996）4954185 传真：（0996）4954185西气东输管道工程压缩机组润滑系统油运施工方审批栏项目部审批意见：编制：常明根审批：李斌建设单位审批意见：审批人：（公章）年月日西气东输管道工程压缩机组润滑系统油运施工方案屮因石中国石油天然气第六建设公司西气东输项目部电话：（0996）4954185 传真：（0996）4954185中国耐目录1、工程概况2、施工步骤及主要施工方法3、施工进度计划施工劳动力组织4、HSE 保证措施5、质量保证措施6、主要施工机具及手段用料7、主要检测工具8、施工记录表9、润滑油油运流程图中国石油天然气第六建设公司西气东输项目部电话：（0996）4954185 传真：（0996）49541851、工程概况1.1 工程实物量：西气东输轮南首站两台美国 ROLLS-ROYCE 公司供货的压缩机组润滑油系统包括主润滑油系统和 GG 滑油系统，主滑油系统中运行的滑油是矿物油，而 GG 润滑油系统中运行的润滑油是合成油。其中主润滑油系统由主滑油撬、高位油箱、油冷器、压缩机轴承进回油路和透平机轴承进回油路五个部分组成，GG 润滑油系统由 GG 润滑油箱、GG 轴承进回油路和液压油和 GG 冷却器（燃气处理撬）四部分组成。具体油路管线如下：管线号名称型号规格数量（米）备注M133-M133燃气处理撬由 GG 油箱供油DN4010M134-M134燃气处理撬回油DN4010M202-M202油高位油箱供油给压缩机和透平DN5015M207-M207压缩机回油到主滑油站DN1008M208-M208透平回油到主滑油站DN1008M281-M281高位油箱供油到透平DN2016M288-M288高位油箱由主滑油站供油DN5020M289-M289高位油箱溢流回主滑油站DN25201500主滑油站供油到油冷器（RY401）DN80251501油冷器回油到主滑油站（RY401）DN80252500主滑油站供油到油冷器（RY402）DN80252501油冷器回油到主滑油站（RY402）DN80251.2 编制依据1.2.压缩机组设备随机技术文件 TD-153-11.2.2 中油六建编制的《西气东输轮南首站管道工程施工组织设计》1.2.3 GB50205-98《压缩机、风机、泵安装工程施工及验收规范》1.2.4 HGJ203-83《化工机器安装工程施工及验收规范》通用规定1.2.5 HGJ207-83《化工机器安装工程施工及验收规范》化工用泵西气东输管道工程压缩机组润滑系统油运施工方案中国耐1.2.6 JB/T23-96《机械设备安装工程施工及验收通用规范》中国石...
