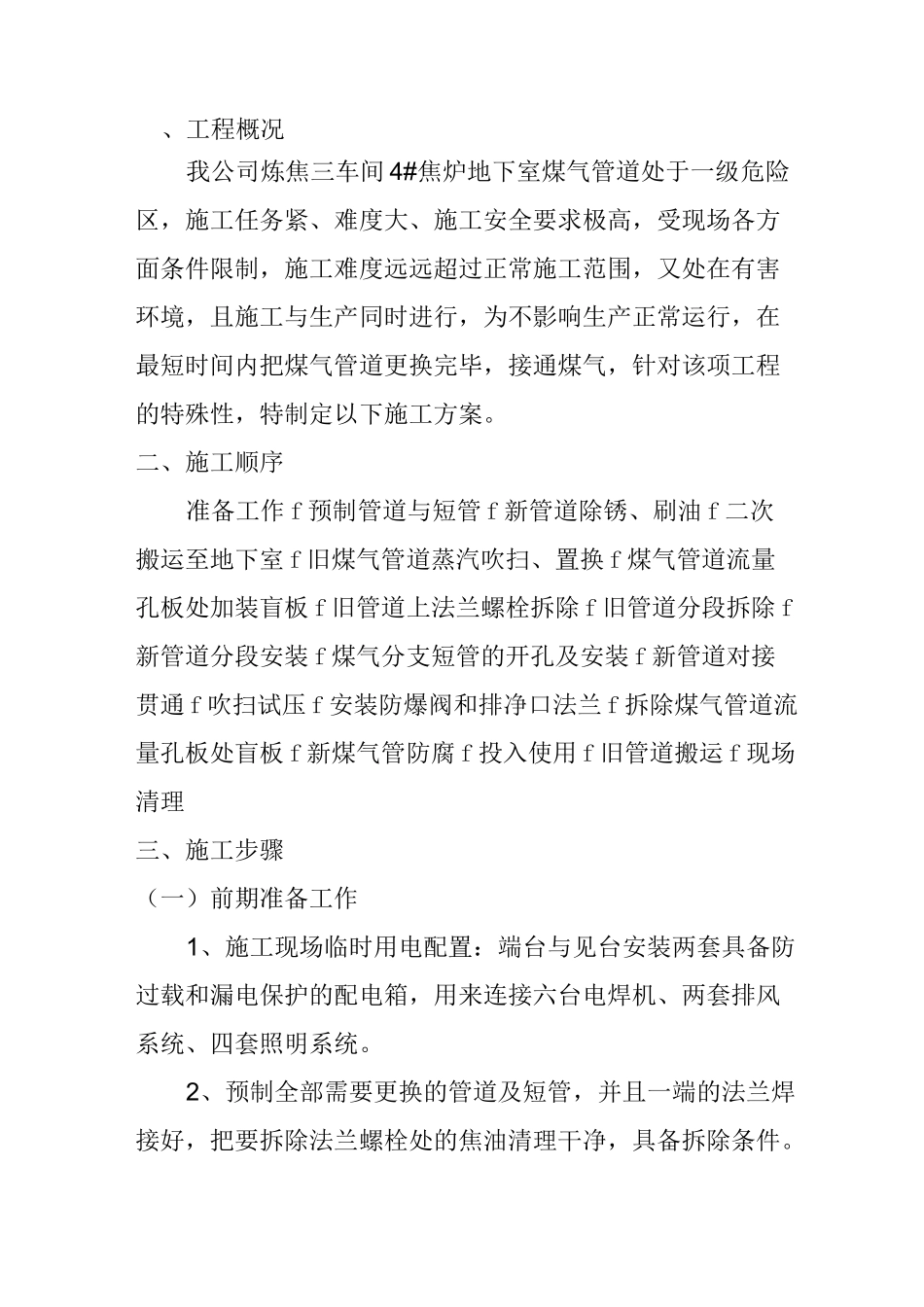

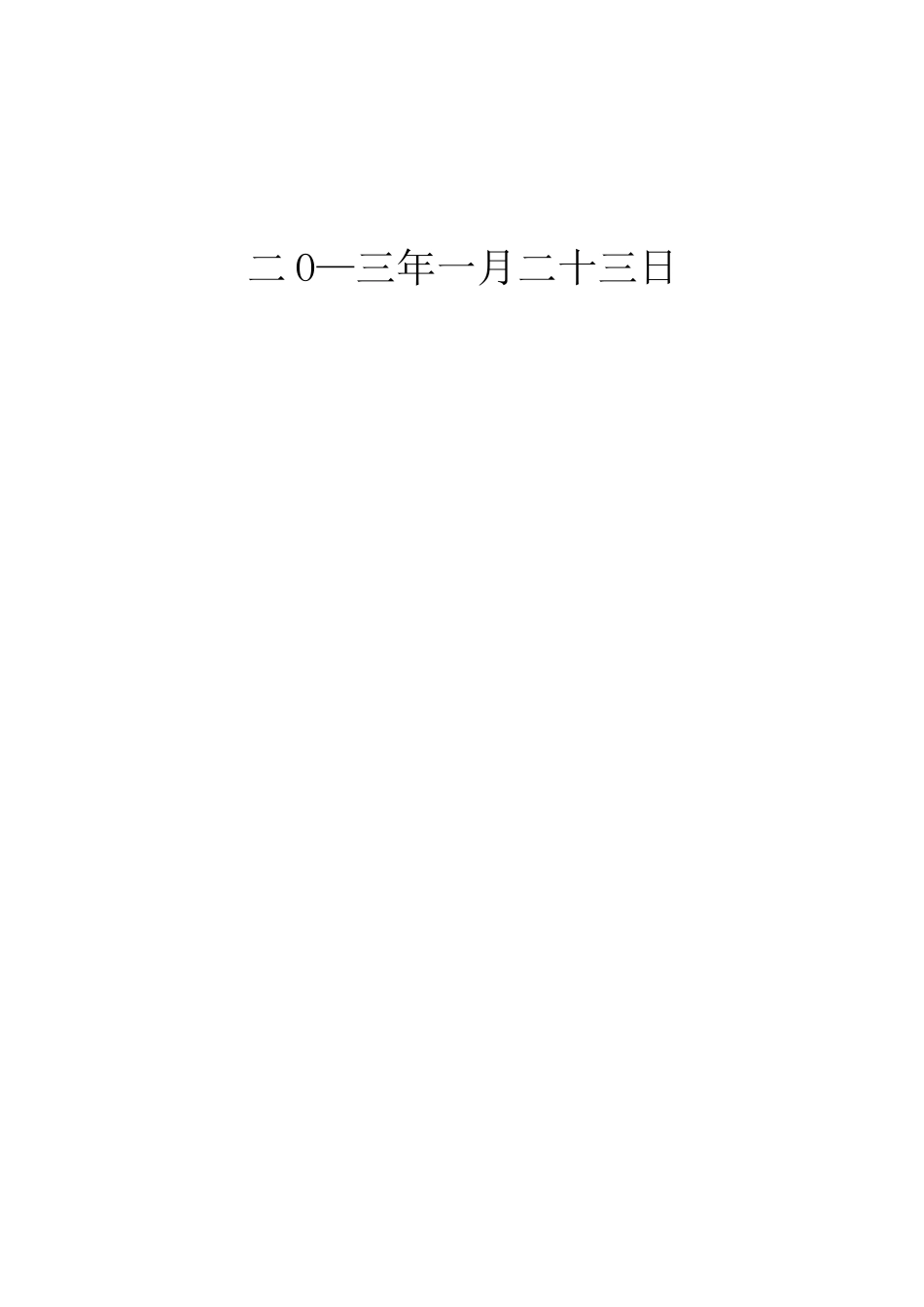

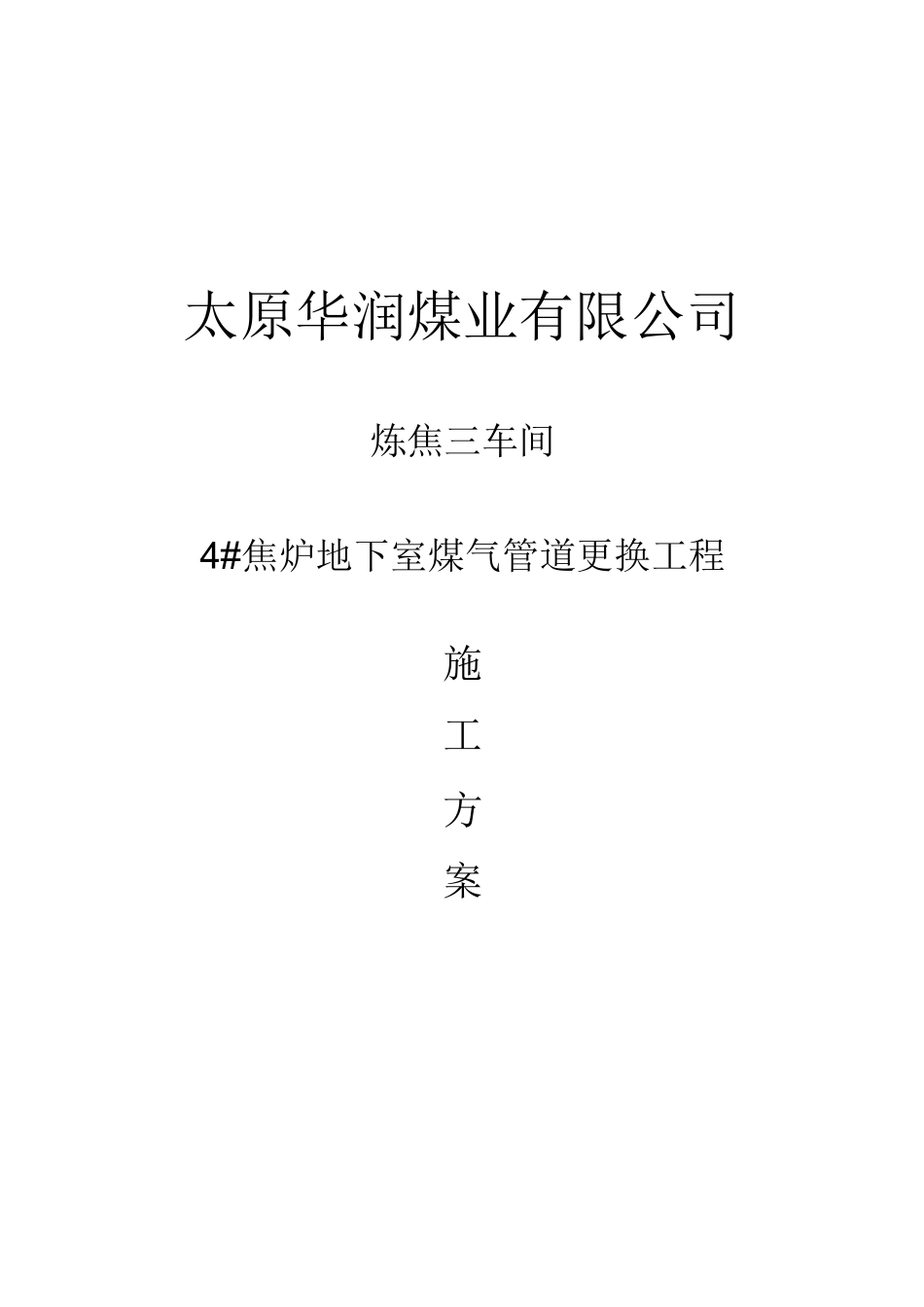

太原华润煤业有限公司炼焦三车间4#焦炉地下室煤气管道更换工程施工方案二 O—三年一月二十三日、工程概况我公司炼焦三车间 4#焦炉地下室煤气管道处于一级危险区，施工任务紧、难度大、施工安全要求极高，受现场各方面条件限制，施工难度远远超过正常施工范围，又处在有害环境，且施工与生产同时进行，为不影响生产正常运行，在最短时间内把煤气管道更换完毕，接通煤气，针对该项工程的特殊性，特制定以下施工方案。二、施工顺序准备工作 f 预制管道与短管 f 新管道除锈、刷油 f 二次搬运至地下室 f 旧煤气管道蒸汽吹扫、置换 f 煤气管道流量孔板处加装盲板 f 旧管道上法兰螺栓拆除 f 旧管道分段拆除 f新管道分段安装 f 煤气分支短管的开孔及安装 f 新管道对接贯通 f 吹扫试压 f 安装防爆阀和排净口法兰 f 拆除煤气管道流量孔板处盲板 f 新煤气管防腐 f 投入使用 f 旧管道搬运 f 现场清理三、施工步骤（一）前期准备工作1、施工现场临时用电配置：端台与见台安装两套具备防过载和漏电保护的配电箱，用来连接六台电焊机、两套排风系统、四套照明系统。2、预制全部需要更换的管道及短管，并且一端的法兰焊接好，把要拆除法兰螺栓处的焦油清理干净，具备拆除条件。3、人工用倒链把管道分段搬运到焦炉地下室，并与原煤气管道平行摆放好。因地下室柱子多，间距小，整根管子无法运进去，主管只能分成 3-4 米长的小段运至安装位置，再进行对焊，在不影响生产过程的情况下分段预制。4、消防器材的配置：准备六台手推式和六台手提式泡沫灭火器，再准备一些桶装河沙、水、棉纱和棉被。5、应急抢救设备的配置：准备防毒面具 8 套，医用氧气袋 6 个。6、排风装置的安装：在地下室中部安装两套大功率的轴流风机进行通风，配套抽风桶分别通过窗户引向机焦两侧室外，再安装 4 台可移动小功率轴流风机，并打开两侧过道处窗户保证室内外通风顺畅。7、气割机具的配置：焦炉机侧室外依次摆放 8 套气割装置（氧气瓶与乙炔瓶），使用气带与室内的割枪相连。8、六套自制吊具的安放就位：用钢丝绳和倒链分别把要拆除的管道提前捆绑好，防止交换旋塞处法兰螺栓拆除后蒸汽泄漏和拆卸的安全可靠。9、84 支短管的编号及附件的摆放：把已经标号的铭牌、静电连接线、法兰垫分别系挂到煤气支管上，84 支短管按编号顺序依次摆放到位。10、拆除管道切割出的标记：根据管道支座的位置必须明确要拆除管道的长度，并分段做好标记，供拆...
