外幕墙施工技术方案

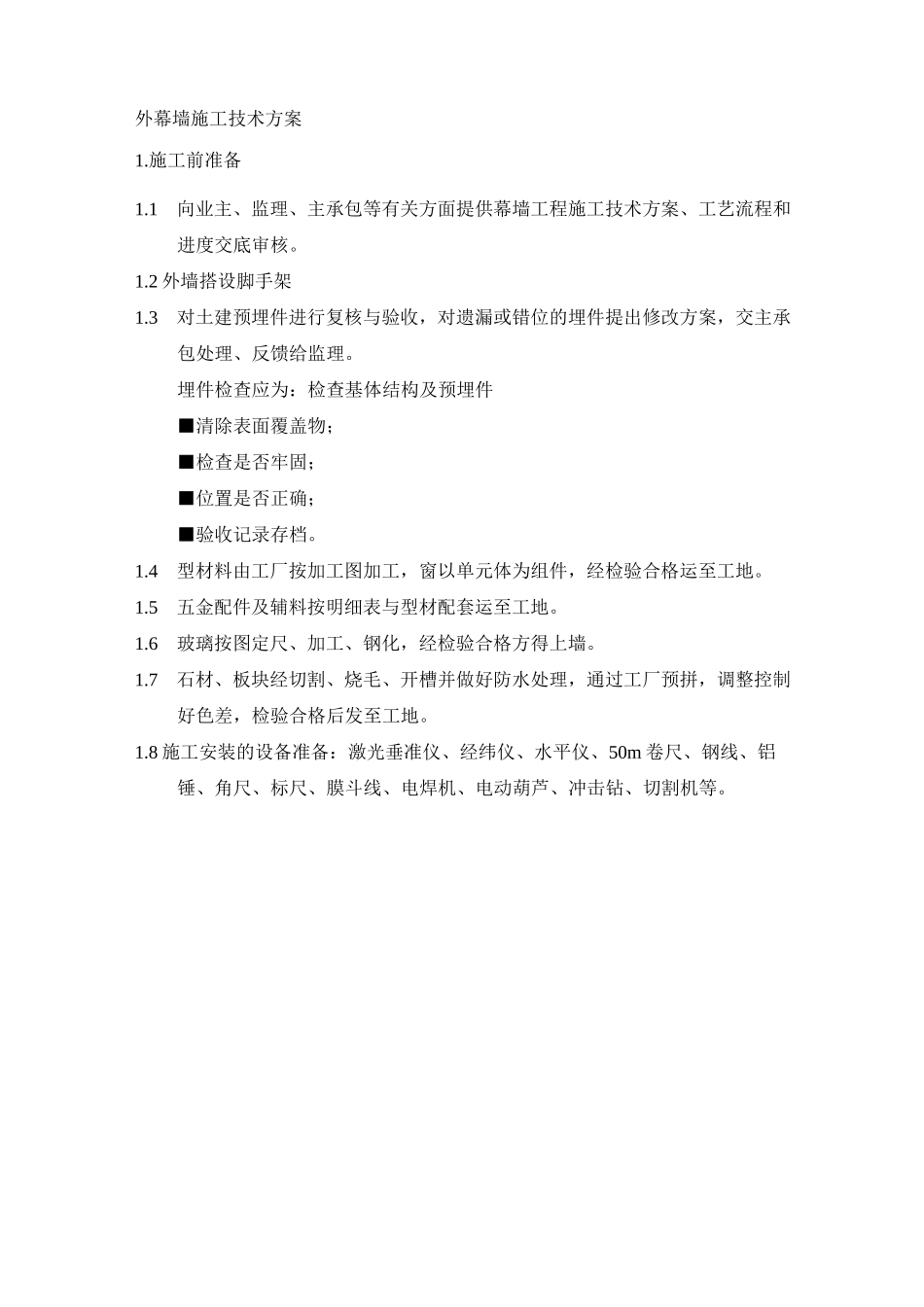

外幕墙施工技术方案1.施工前准备1.1向业主、监理、主承包等有关方面提供幕墙工程施工技术方案、工艺流程和进度交底审核。1.2 外墙搭设脚手架1.3对土建预埋件进行复核与验收，对遗漏或错位的埋件提出修改方案，交主承包处理、反馈给监理。埋件检查应为：检查基体结构及预埋件■清除表面覆盖物；■检查是否牢固；■位置是否正确；■验收记录存档。1.4型材料由工厂按加工图加工，窗以单元体为组件，经检验合格运至工地。1.5五金配件及辅料按明细表与型材配套运至工地。1.6玻璃按图定尺、加工、钢化，经检验合格方得上墙。1.7石材、板块经切割、烧毛、开槽并做好防水处理，通过工厂预拼，调整控制好色差，检验合格后发至工地。1.8 施工安装的设备准备：激光垂准仪、经纬仪、水平仪、50m 卷尺、钢线、铝锤、角尺、标尺、膜斗线、电焊机、电动葫芦、冲击钻、切割机等。2.施工工艺流程3.放样弹线3.1按照放样方案图及施工图纸要求操作。具体要求如下：首先，根据土建提供的主轴线及通光孔用经纬仪和激光垂准仪进行复测，如有偏差即与主承包联系进行调整，然后按照极坐标法进行标准层初步放样，迅速测出结构偏移数，如结构超出规范要求时，即与业主主承包联系，提供一个较科学且简便的技术处理方案，同时报告公司技术部、工程部核准，最后正式弹分格线。具体步骤为：测量放线■测量放线自检两次核对无误；■确定主体结构基准线；■划出预埋件十字中心线；■核对幕墙分隔中心线；■确认误差值记录存档；■出现误差，商洽补救措施记录存档。3.2安装竖料及铁件(按照施工图及加工图尺寸要求安装)具体要求如下：根据弹好的分格线及图面要求进行直料定位，选用的上墙连接件必须满足结构偏差数据，在方垫片与连接角码处应用电焊固定，并进行防腐处理。竖料安装步骤：■由下而上■固定螺栓连接■按要求调整■紧固螺栓■焊接压板注意：角钢码与立柱连接面需加绝缘隔离片。竖料安装必须注意以下几点：■竖横料安装节点要严格控制，公司派专业技术技监人员进行认真验收。■收边处竖料须根据图面中节点大样图。■各工序做好检查工作。3.3横料安装按本工程特点采取先装坚料，后装横料的工序。(1) 安装前核对材料标记、符号，横料有否损伤等。(2) 位置和调整：单支横料水平偏差，相邻两横料高低偏差。(3) 横料调试及安装按施工图以及横料加工图模图尺寸，结合已调试固定的竖料，进行横料的安装。■测量放线；■安装固定件；■按要求调整固定件；■固定件的打胶；■横...
